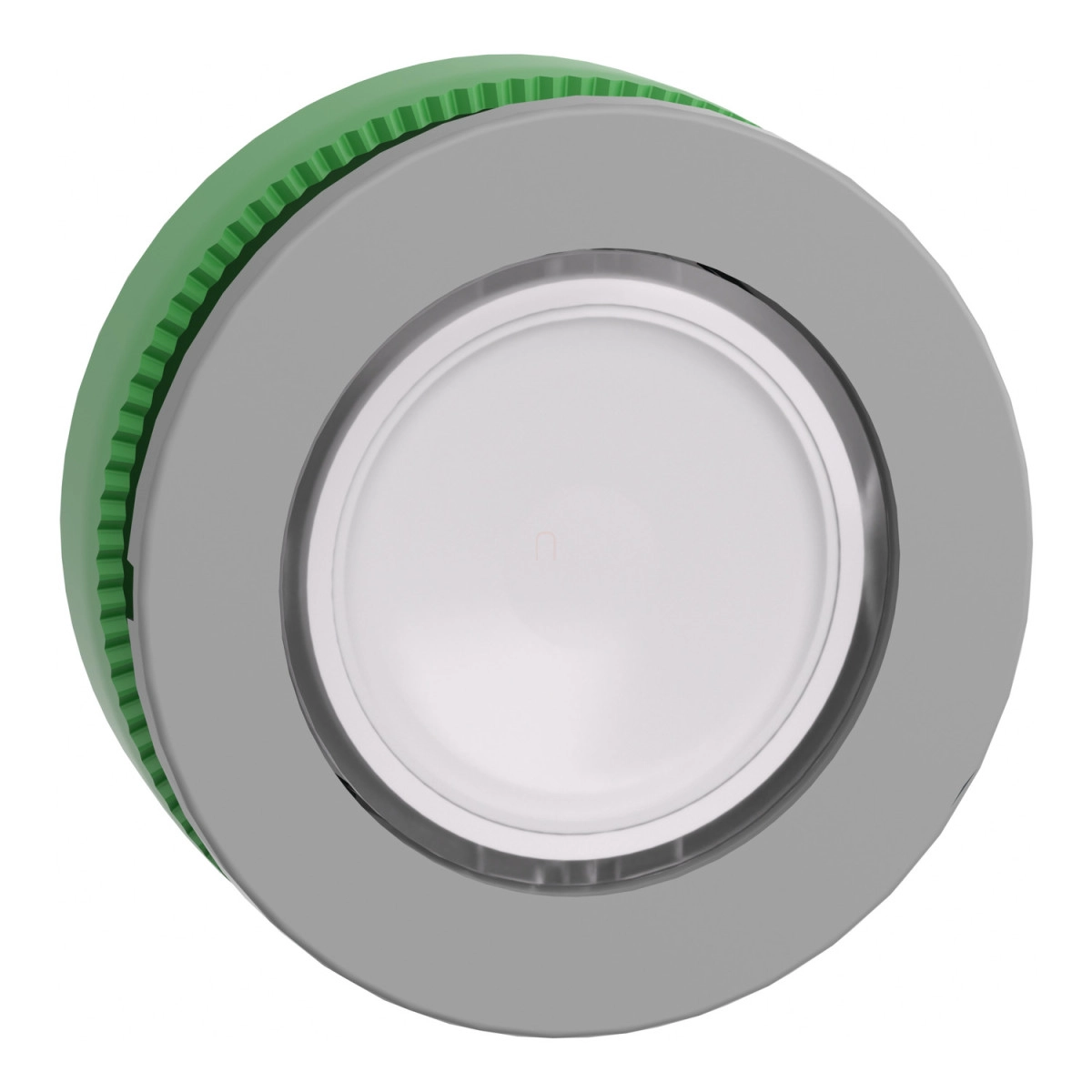

A Schneider Electric Harmony XB5 sorozatának ZB5FA18C0 típusú világítható nyomógomb feje kiemelkedő minőséget és tartósságot biztosít az ipari vezérlőrendszerekhez. Ez a prémium kategóriás termék tökéletes választás olyan ipari környezetben, ahol megbízható és hosszú élettartamú kapcsolóelemekre van szükség, különösen vezérlőpultokon és kezelőfelületeken.
A ZB5FA18C0 modell speciálisan tervezett fejegység, amely 30,5 mm-es szabványos furatba szerelhető. A szürke színű műanyag peremmel és fehér, süllyesztett működtetővel rendelkező nyomógomb fejegység ideális választás olyan alkalmazásokhoz, ahol címkézhetőségre van szükség, hiszen a nyomógomb tetejébe egyedi jelölést helyezhetsz el. A termék spring return (rugós visszatérítésű) kialakítással rendelkezik, így a nyomógomb automatikusan visszaáll alaphelyzetbe a működtetés után. Kompatibilis az univerzális LED egységekkel, ami sokoldalú felhasználást tesz lehetővé különböző vezérlési és jelzési feladatokhoz.
A termék műszaki paraméterei lenyűgözőek: IP66 és IP67 védettségi fokozat biztosítja a por és víz elleni védelmet, NEMA 13 és NEMA 4X besorolással rendelkezik, valamint IK03 mechanikai védettségi szintet biztosít az IEC 62262 szabvány szerint. A működési hőmérséklet-tartomány rendkívül széles, -40°C-tól +70°C-ig terjed, így szélsőséges környezetben is megbízhatóan működik. A nyomógomb fej kiemelkedő mechanikai élettartammal bír, akár 10 millió kapcsolási ciklust is kibír, és ellenáll a 7000000 Pa nyomású nagynyomású mosásnak 55°C-on 0,1 m távolságból.
A ZB5FA18C0 modell különböző elektromos összeállításokkal használható, többek között M1, M2, M6, M10, MF1, C4, C14, SF2 és C3 kódokkal jelölt konfigurációkban, ami rendkívüli rugalmasságot biztosít a különböző alkalmazási területekhez. A termék méretei is praktikusak: a CAD szerinti teljes szélesség és magasság 37 mm, a mélység pedig 30 mm. A készülék számos nemzetközi szabványnak megfelel, többek között CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, GB 14048.5, UL 508, IEC 60947-5-1, JIS C8201-5-1 és JIS C8201-1 előírásoknak, valamint rendelkezik CSA, DNV, BV, LROS és UL minősítésekkel. A vibráció- és ütésállóság is kiemelkedő, az IEC 60068-2-6 szabvány szerint 5 gn (f= 2-500 Hz) rezgésállósággal, valamint az IEC 60068-2-27 szabvány szerint 30 gn (18 ms) és 50 gn (11 ms) félszinuszos gyorsulás szerinti ütésállósággal rendelkezik.
Schneider Electric Harmony XB5 - ZB5FA18C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, visszatérő, címkézhető tetővel, fehér, szürke perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típus: Fej világítható nyomógombhoz
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Keret anyaga: Szürke színre galvanizált műanyag
Szerelési átmérő: 30,5 mm
Oszthatatlan értékesítési mennyiség: 1
Fejegység típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profil: Fehér süllyesztett, jelöletlen
Működtető kiegészítő információ: Jelölés beillesztéséhez
Kiegészítő adatok
CAD szerinti teljes szélesség: 37 mm
CAD szerinti teljes magasság: 37 mm
CAD szerinti teljes mélység: 30 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Sapka/működtető vagy lencse színe: Fehér
Jelölés: Jelöletlen
Elektromos összeállítási kód
M1: <6 érintkezőhöz egyedi blokkok használata előlapi szereléssel, beépített LED-del
M2: <6 érintkezőhöz egyedi és dupla blokkok használata előlapi szereléssel, beépített LED-del
M6: <2 érintkezőhöz egyedi blokkok használata előlapi szereléssel, beépített LED-del és transzformátorral
M10: <2 érintkezőhöz egyedi blokkok használata előlapi szereléssel, beépített LED-del
MF1: <2 érintkezőhöz egyedi blokkok használata előlapi szereléssel, beépített LED-del
C4: <6 érintkezőhöz egyedi és dupla blokkok használata előlapi szereléssel
C14: <2 érintkezőhöz egyedi blokkok használata előlapi szereléssel
SF2: <2 érintkezőhöz egyedi blokkok használata előlapi szereléssel
C3: <6 érintkezőhöz egyedi blokkok használata előlapi szereléssel, beépített LED-del
Környezeti jellemzők
Védő kezelés: TC
Tárolási környezeti levegő hőmérséklete: -40...70 °C
Üzemi környezeti levegő hőmérséklete: -40...70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, GB 14048.5, UL 508, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
Méretek és szerelés
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
Panel kivágás nyomógombokhoz, kapcsolókhoz és jelzőlámpákhoz (kész furatok, telepítésre kész)
