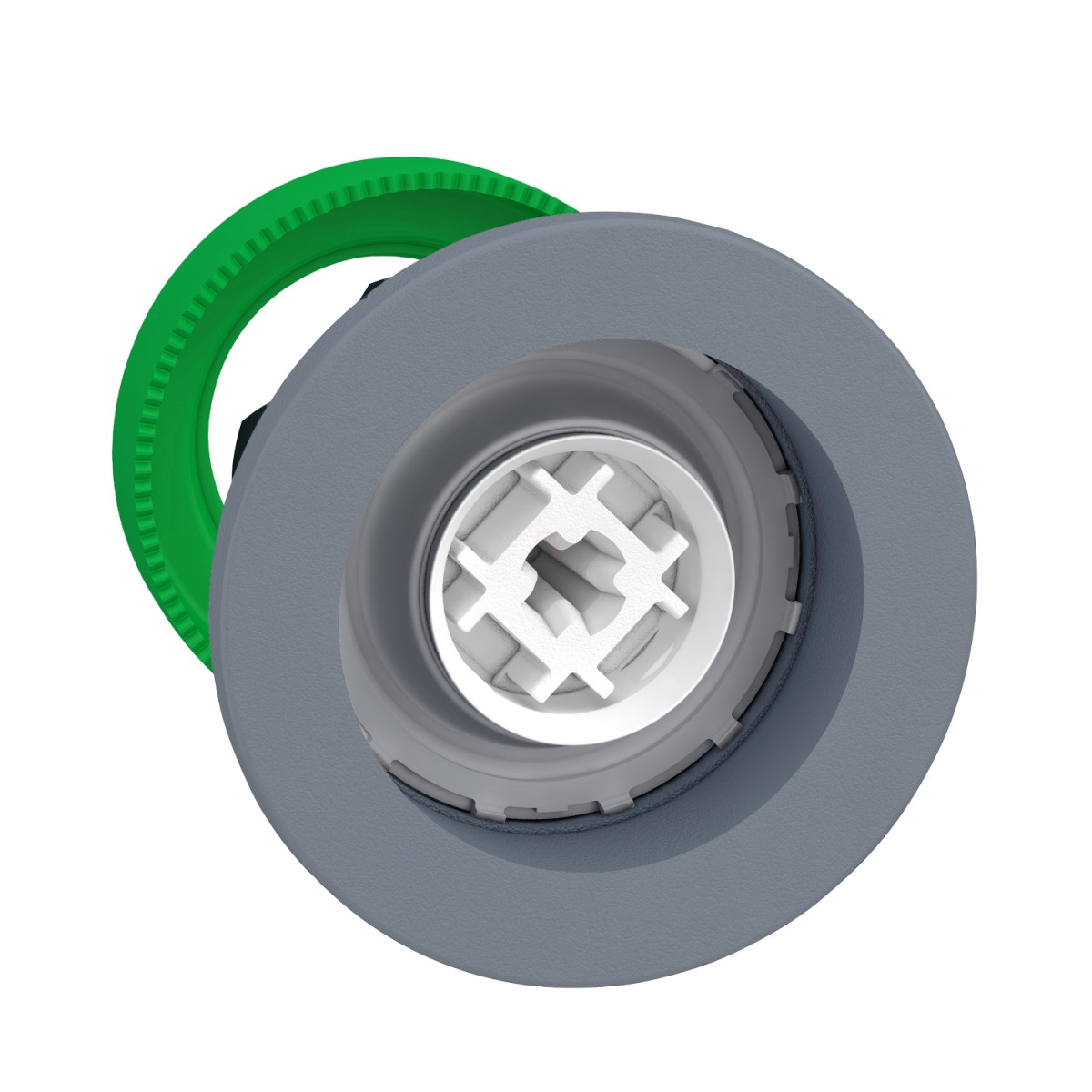

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FA0C0 típusú nyomógomb fej egy rendkívül megbízható, ipari környezetben is kiválóan használható vezérlőeszköz. Ez a panelbe süllyesztett kivitelű, műanyag nyomógomb fej tető nélküli kialakítással, 30 mm-es átmérővel, visszatérő rugós működéssel és elegáns szürke peremmel rendelkezik, amely tökéletesen illeszkedik a modern ipari berendezések és kapcsolószekrények dizájnjához.
A ZB5FA0C0 típusú nyomógomb fej kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, így számos különböző konfigurációban alkalmazható. A termék szerelési átmérője 30,5 mm, beépítési mélysége pedig mindössze 30 mm, ami lehetővé teszi a kompakt beépítést akár szűkös helyeken is. A kerek kialakítású, beépített-süllyesztett kivitelű nyomógomb rugós visszatérítésű működésével megbízható és pontos vezérlést biztosít.
A Schneider Electric ZB5FA0C0 műszaki jellemzői között kiemelkedik az IP66/IP67 védettségi szint, amely tökéletes védelmet nyújt por és víz ellen az IEC 60529 szabványnak megfelelően. A termék ellenáll akár 7000000 Pa nyomású, 55°C-os nagynyomású mosásnak is 0,1 méter távolságból, ami különösen fontossá teszi olyan ipari környezetekben, ahol rendszeres tisztításra van szükség. Az IK03 fokozatú ütésállóság tovább növeli a nyomógomb fej tartósságát. A termék -40°C és +70°C közötti hőmérsékleti tartományban működőképes és tárolható, ami rendkívüli sokoldalúságot biztosít különböző környezeti feltételek között.
A ZB5FA0C0 nyomógomb fej különlegesen hosszú, 10 millió működési ciklust garantáló mechanikai élettartammal rendelkezik, ami kiemelkedő a kategóriájában. Számos elektromos összeállítási kódot támogat: C1 (max. 9 érintkező egyes blokkok használatával elölről szerelve), C2 (max. 9 érintkező egyes és kettős blokkok használatával elölről szerelve), C11 (max. 3 érintkező egyes blokkok használatával elölről szerelve), C15 (max. 1 érintkező egyes blokkok használatával elölről szerelve) és SF1 (max. 3 érintkező egyes blokkok használatával elölről szerelve). Ez a sokféle konfigurálási lehetőség rendkívül rugalmassá teszi a termék alkalmazhatóságát különböző vezérlési feladatokhoz.
A termék számos nemzetközi szabványnak felel meg, többek között a JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásainak. A ZB5FA0C0 rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL minősítésekkel is, ami igazolja, hogy a termék megfelel a legszigorúbb biztonsági és minőségi követelményeknek. A nyomógomb kiváló rezgésállósággal rendelkezik: 5 gn (f= 10-500 Hz) az IEC 60068-2-6 szerint, valamint 2 mm csúcstól csúcsig (f= 2-10 Hz) szintén az IEC 60068-2-6 szerint. Ütésállósága is kiemelkedő: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén, valamint 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB5 - ZB5FA0C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Termékkódok: ZB5FA0C0
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Perem anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Működtető típusa: rugós visszatérítésű
Működtető profilja: tető nélküli
Jelzőegység fejének alakja: Kerek
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Rögzítési vastagság: 1-6 mm / 0,04-0,24 in
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Teljesítmény jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kódok:
- C1: max. 9 érintkező egyes blokkok használatával elölről szerelve
- C2: max. 9 érintkező egyes és kettős blokkok használatával elölről szerelve
- C11: max. 3 érintkező egyes blokkok használatával elölről szerelve
- C15: max. 1 érintkező egyes blokkok használatával elölről szerelve
- SF1: max. 3 érintkező egyes blokkok használatával elölről szerelve
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Ütésállóság:
- 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
- 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
- 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság:
- 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
- 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
