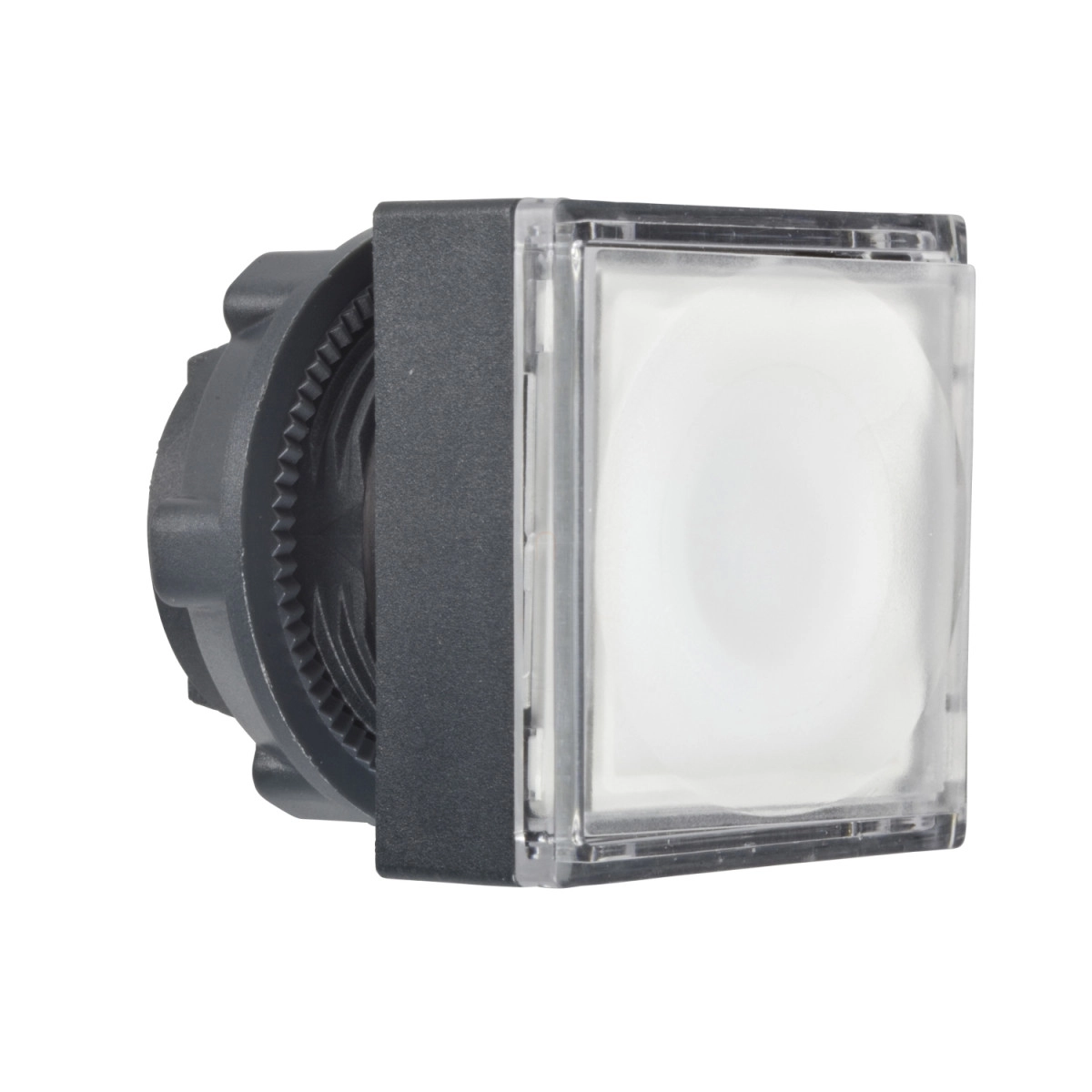

A Schneider Electric Harmony XB5 termékcsalád ZB5CH313 típusú világító nyomógombfeje egy rendkívül sokoldalú kapcsolóelem, amely tökéletesen illeszkedik az ipari vezérlőrendszerek és automatizálási megoldások világába. Ez a négyszög alakú, fehér színű, süllyesztett kialakítású nyomógombfej 22 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legtöbb ipari kezelőpanellel és vezérlőpulttal.
A ZB5CH313 modell a push-push működési elvnek megfelelően működik, vagyis az első megnyomásra aktiválódik, majd a második megnyomásra kikapcsol. A nyomógombfej univerzális LED-kompatibilitással rendelkezik, ami azt jelenti, hogy különféle színű és feszültségű LED-modulokkal használható. Ez a sokoldalúság lehetővé teszi, hogy a telepítés során az adott alkalmazásnak megfelelő jelzőfényt válassz. A nyomógomb felülete jelöletlen, így szükség esetén egyedi címkével vagy matricával személyre szabható a konkrét felhasználási igényeknek megfelelően. A termék sötétszürke műanyag keretbe van foglalva, ami elegáns megjelenést biztosít a kezelőfelületnek.
A ZB5CH313 technikai paraméterei lenyűgözőek: IP66-os védettségi szintje kiváló védelmet nyújt por és erős vízsugár ellen, így ideális kültéri vagy mostoha ipari környezetben történő alkalmazásokhoz is. A termék NEMA 13 és NEMA 4X besorolással is rendelkezik, valamint ellenáll a nagynyomású mosásnak is (7000000 Pa nyomásig 55°C-on, 0,1 m távolságról). Az IK05 fokozatú ütésállóság megfelelő védelmet biztosít a mechanikai behatásokkal szemben. A nyomógomb üzemi hőmérsékleti tartománya -25°C és +70°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. Mindez biztosítja a termék megbízható működését szélsőséges körülmények között is. A termék mechanikai élettartama kiemelkedően hosszú, 5 millió kapcsolási ciklus.
A ZB5CH313 nyomógombfej rendkívül rugalmasan telepíthető különböző alkalmazásokhoz. Kompatibilis az XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásnevekkel, valamint többféle elektromos összeállítási kóddal használható: M5, M6, M10, MF1, MR1 - ezek mind különböző érintkezőblokk-konfigurációkat jelölnek, amelyek front- vagy hátoldali szereléssel, integrált LED-del használhatók. A termék méretei kompaktak: a CAD szerinti teljes szélessége és magassága 30 mm, mélysége pedig 29 mm. A termék Class II besorolású az IEC 60536 szabvány szerint az áramütés elleni védelem szempontjából. A ZB5CH313 számos nemzetközi szabványnak megfelel, többek között: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4 és JIS C8201-1. A terméket olyan megbízható tanúsító szervezetek minősítették, mint a CSA, DNV, BV, LROS (Lloyds register of shipping) és UL.
Rezgésállósága 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szabványnak megfelelően, míg ütésállósága félszinusz hullám alakú gyorsulás esetén 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) az IEC 60068-2-27 szerint. Ezek a specifikációk garantálják a termék hosszú élettartamát és megbízhatóságát még a legkeményebb ipari környezetben is. A Schneider Electric Harmony XB5 ZB5CH313 nyomógombfej ideális választás vezérlőpanelekhez, gépekhez, berendezésekhez és minden olyan alkalmazáshoz, ahol fontos a megbízhatóság, a hosszú élettartam és a magas fokú védettség.
Schneider Electric Harmony XB5 - ZB5CH313 - műanyag négyszög alakú világító nyomógomb fej műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Világító nyomógombfej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejrész típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Négyszög
Működtető típusa: push-push
Működtető profilja: Fehér süllyesztett, jelöletlen
Méretek
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 29 mm
Mechanikai adatok
Mechanikai élettartam: 5000000 ciklus
Állomásnév: XALD 1...5 kivágás
XALK 2...5 kivágás
Elektromos összeállítási kód: M5 for <2 érintkezőhöz egyedülálló blokkok használatával első oldali szereléssel integrált LED-del
M6 for <2 érintkezőhöz egyedülálló blokkok használatával első oldali szereléssel integrált LED-del és transzformátorral
M10 for <2 érintkezőhöz egyedülálló blokkok használatával első oldali szereléssel integrált LED-del
MF1 for <2 érintkezőhöz egyedülálló blokkok használatával első oldali szereléssel integrált LED-del
MR1 for <2 érintkezőhöz egyedülálló blokkok használatával hátsó oldali szereléssel integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -25…70 °C
Védelmi tulajdonságok
Áramütés elleni védelmi osztály: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgés és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
