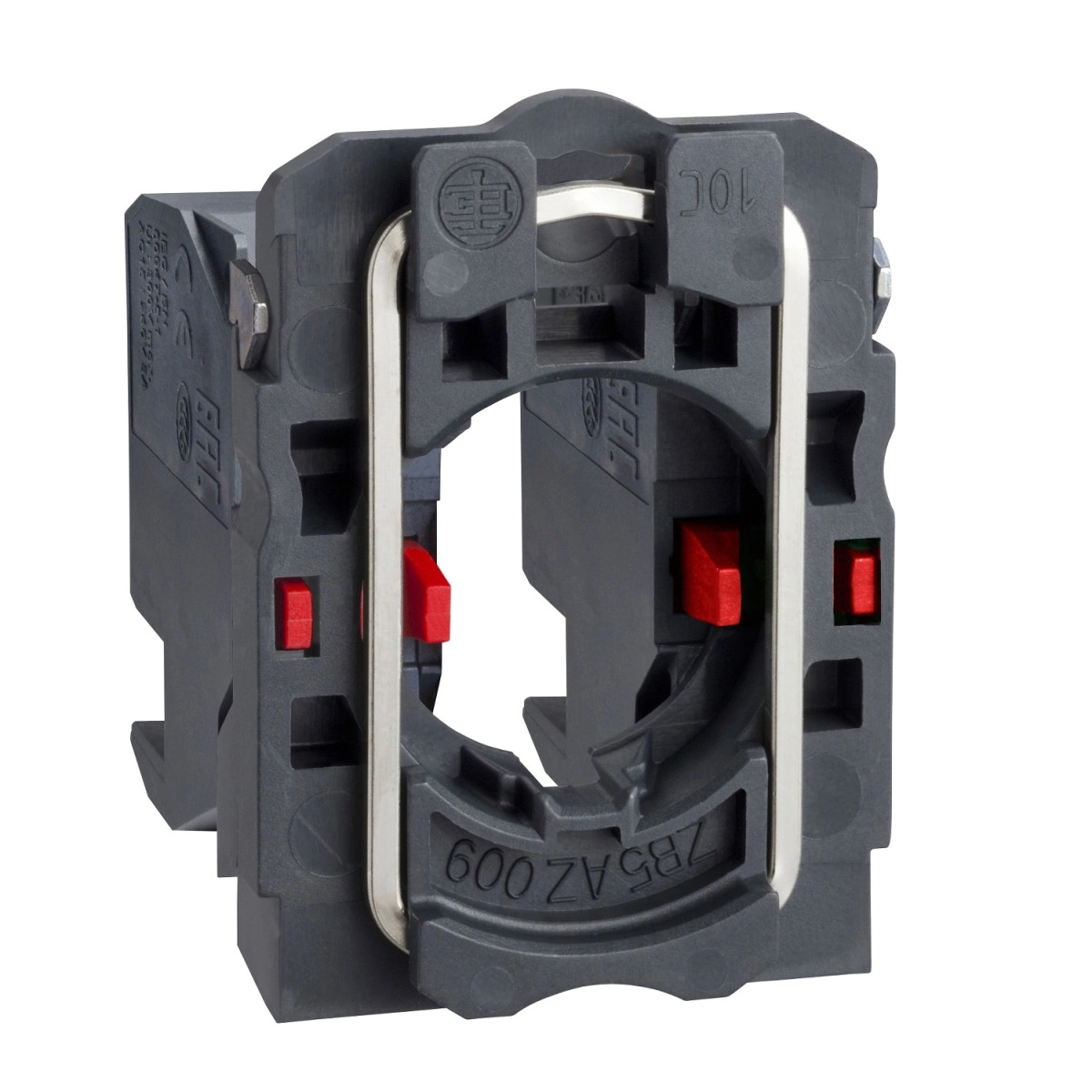

A Schneider Electric Harmony XB5 sorozatú ZB5AZ1044 egy komplett érintkezőblokk és rögzítőaljzat kombináció, amely két alapvető alkotóelemből áll: egy műanyag rögzítőaljzatból és egy hozzá tartozó érintkezőblokkból, 2 NC (nyugalmi állapotban zárt) érintkezővel. Ez a megbízható ipari alkatrész a Harmony XB5 és XB4 termékcsaládok része, amely világszerte elismert minőséget képvisel a vezérlőberendezések területén.
A ZB5AZ1044 érintkezőblokk két záróérintkező (NC) kialakítással rendelkezik és dugaszolós csatlakozóval van ellátva a gyors és egyszerű bekötés érdekében. A készülék ISO n°1 (11-12)NC terminál kiosztással rendelkezik, ami megkönnyíti a bekötést és a telepítést. A kapcsolóelem működése lassú nyitású (slow-break), ami előnyös olyan alkalmazásokban, ahol a kontaktusok stabil, megbízható működése elengedhetetlen. A készülék pozitív nyitású kialakítással rendelkezik, amely megfelel az IEC 60947-5-1 szabvány K mellékletében foglalt követelményeknek, így biztonsági alkalmazásokban is használható.
Műszaki specifikációját tekintve a ZB5AZ1044 érintkező anyaga ezüst ötvözet (Ag/Ni), ami kiváló vezetőképességet és hosszú élettartamot biztosít. A működési út 1,5 mm az elektromos állapot változásáig (NC), míg a teljes elmozdulás 4,3 mm. Mechanikai élettartama kiemelkedően magas, 10 millió kapcsolási ciklus. A termék névleges szigetelési feszültsége 250 V (3-as szennyezettségi fokozat mellett), lökőfeszültség-állósága 4 kV az IEC 60947-1 szabvány szerint. Üzemi áram tekintetében AC-15 kategóriában 3 A 240 V-nál, illetve 6 A 120 V-nál, míg DC-13 kategóriában 0,1 A 250 V-nál és 0,22 A 125 V-nál. Rövidzárlat elleni védelemként 4 A-es gG típusú olvadóbiztosíték használata javasolt.
A ZB5AZ1044 elektromos megbízhatósága rendkívül magas, tiszta környezetben Λ < 10exp(-6) 5 V, 1 mA esetén, illetve Λ < 10exp(-8) 17 V, 5 mA esetén, az IEC 60947-5-4 szabvány szerint. A termék IP20-as védettséggel rendelkezik, és széleskörű tanúsítványokkal büszkélkedhet, beleértve a BV, UL, CSA, DNV és LROS minősítéseket. Működési hőmérséklet-tartománya -40 és +70 °C között van, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít. Kiváló rezgésállósággal rendelkezik, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, és ütésállósága is kiemelkedő: 30 gn (18 ms) és 50 gn (11 ms) az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB5 - ZB5AZ1044 - műanyag rögzítőaljzat és érintkezőblokk, 2NC, dugaszolós csatlakozós műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Komplett érintkezőblokk és rögzítőaljzat
Rövid eszköznév: ZB5
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Standard
Érintkezők típusa és összetétele: 2 NC
Érintkező működése: Lassú nyitású
Érintkezőblokk típusa: Egyszeres
Csatlakozás - sorkapcsok: Dugaszolós csatlakozó
Kiegészítő jellemzők
CAD teljes szélesség: 30 mm
CAD teljes magasság: 42 mm
CAD teljes mélység: 32 mm
Sorkapcsok leírása ISO n°1: (11-12)NC
Eszköz összetétele: Rögzítőgyűrű, Test
Érintkezők használata: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 szabvány K függeléke szerint
Működési út: 1,5 mm (NC elektromos állapotváltozás), 4,3 mm (teljes út)
Mechanikai élettartam: 10000000 ciklus
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 4 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőáramú termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V, AC-15, A300 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A300 az IEC 60947-5-1 szerint
0,1 A 250 V, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V, DC-13, R300 az IEC 60947-5-1 szerint
Elektromos jellemzők
Elektromos élettartam: 1000000 ciklus, AC-15, 1 A 230 V-nál, <3600 ciklus/óra üzemi frekvencia, 0,5 terhelési tényező az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, AC-15, 1,5 A 120 V-nál, <3600 ciklus/óra üzemi frekvencia, 0,5 terhelési tényező az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, AC-15, 3 A 24 V-nál, <3600 ciklus/óra üzemi frekvencia, 0,5 terhelési tényező az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, DC-13, 0,15 A 110 V-nál, <3600 ciklus/óra üzemi frekvencia, 0,5 terhelési tényező az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, DC-13, 0,4 A 24 V-nál, <3600 ciklus/óra üzemi frekvencia, 0,5 terhelési tényező az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok: IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds hajózási nyilvántartás)
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
