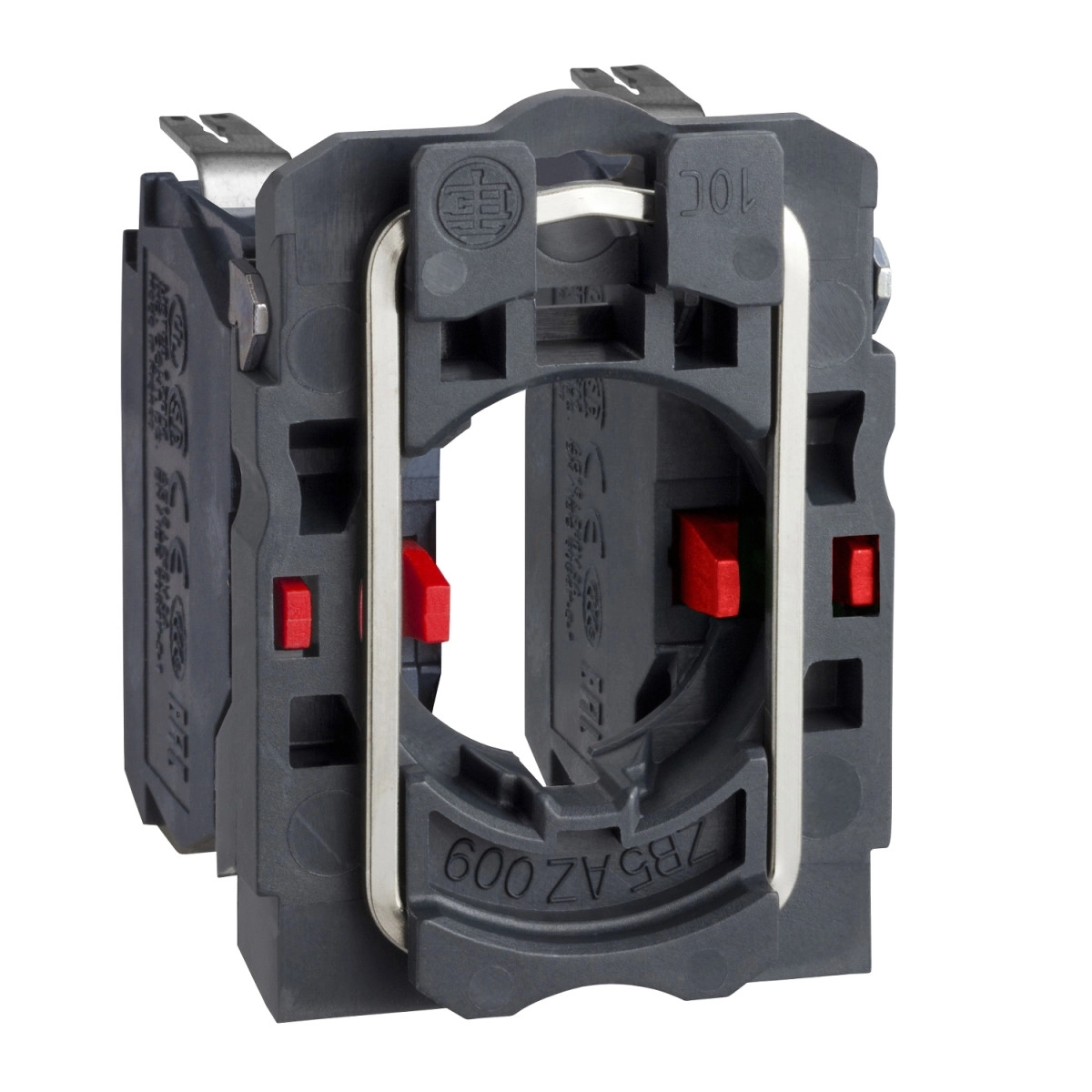

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AZ1043 egy komplett érintkezőblokk szerelvény, amely nyomógombokhoz és választókapcsolókhoz használható. Ez a típus egy műanyag rögzítőgalléros, egyetlen érintkezőblokkos kivitel, 2NC (két nyitó) érintkezővel, faston csatlakozókkal.
A ZB5 sorozatú érintkezőblokk szerelvény tervezésénél a Schneider Electric mérnökei a maximális megbízhatóságra és egyszerű beépíthetőségre helyezték a hangsúlyt. A termék standard fejjel rendelkezik, és lassú bontású működési elvvel készül, ami ideálissá teszi különféle ipari alkalmazásokhoz. A faston csatlakozók mérete 1 x 6,35 mm és 2 x 2,8 mm, biztosítva a rugalmas bekötési lehetőségeket.
A ZB5AZ1043 műszaki jellemzői figyelemreméltóak: 30 mm CAD szerinti szélességgel, 42 mm magassággal és 32 mm mélységgel rendelkezik. Az ISO n°1 (11-12) NC terminál kiosztással kompatibilis, és az összeállítás egy testből és rögzítőgallérból áll. A standard érintkezők ezüst-nikkel ötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet és tartósságot biztosít. Az IEC 60947-5-1 K függelék szerint pozitív nyitású funkcióval rendelkezik, ami biztonsági alkalmazásoknál különösen fontos.
A működési távolság tekintetében az NC érintkező 1,5 mm-nél vált elektromos állapotot, a teljes működési út pedig 4,3 mm. Kiemelkedő mechanikai élettartamával – 10 millió működési ciklus – az eszköz hosszú távú, problémamentes működést garantál. A termék 250 V névleges szigetelési feszültséggel rendelkezik (3-as szennyezettségi fok mellett), megfelelve az IEC 60947-1 szabványnak. Az elektromos megbízhatóság szintén kiváló: tiszta környezetben Λ < 10^(-6) 5 V, 1 mA mellett, és Λ < 10^(-8) 17 V, 5 mA mellett, az IEC 60947-5-4 szabványnak megfelelően.
A ZB5AZ1043 széles üzemeltetési hőmérsékleti tartományban (-40°C és +70°C között) használható, és IP20-as védettséggel rendelkezik az IEC 60529 szerint. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, JIS C8201-1 előírásoknak. Többféle tanúsítvánnyal rendelkezik: BV, UL, CSA, DNV, LROS (Lloyd's Register of Shipping).
A termék kiváló ellenállóképességgel bír a mechanikai behatásokkal szemben is: 5 gn rezgésállóság (f= 2…500 Hz) az IEC 60068-2-6 szerint, valamint 30 gn és 50 gn ütésállóság (18 ms, illetve 11 ms időtartamú félszinusz hullámú gyorsulás mellett) az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB5 - ZB5AZ1043 - műanyag rögzítőaljzat és érintkezőblokk, 2NC, faston csatlakozós műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Teljes test/érintkező szerelvény
Készülék rövid neve: ZB5
Rögzítőgallér anyaga: Műanyag
Értékesítési egység: 1
Fejrész típusa: Standard
Érintkezők típusa és összetétele: 2 NC
Érintkező működés: Lassú bontású
Érintkezőblokk típusa: Egyszerű
Csatlakozások - sorkapcsok: Faston csatlakozó, csatlakozási méret: 1 x 6,35 mm
Faston csatlakozó, csatlakozási méret: 2 x 2,8 mm
Kiegészítő információk
CAD szélesség: 30 mm
CAD magasság: 42 mm
CAD mélység: 32 mm
Sorkapcsok leírása ISO n°1: (11-12)NC
Készülék összetétele: Test
Rögzítőgallér
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függeléknek megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltás)
4,3 mm (teljes működési út)
Mechanikai élettartam: 10000000 ciklus
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1-nek megfelelően
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA esetén tiszta környezetben az IEC 60947-5-4-nek megfelelően
Λ < 10exp(-8) 17 V, 5 mA esetén tiszta környezetben az IEC 60947-5-4-nek megfelelően
Környezet
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40…70 °C
Környezeti levegőhőmérséklet üzemeltetéshez: -40…70 °C
IP védettségi fokozat: IP20 az IEC 60529-nek megfelelően
Szabványok: IEC 60947-1
JIS C8201-5-1
CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
JIS C8201-1
Termék tanúsítványok: BV
UL
CSA
DNV
LROS (Lloyds Register of Shipping)
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6-nak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27-nek megfelelően
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27-nek megfelelően
