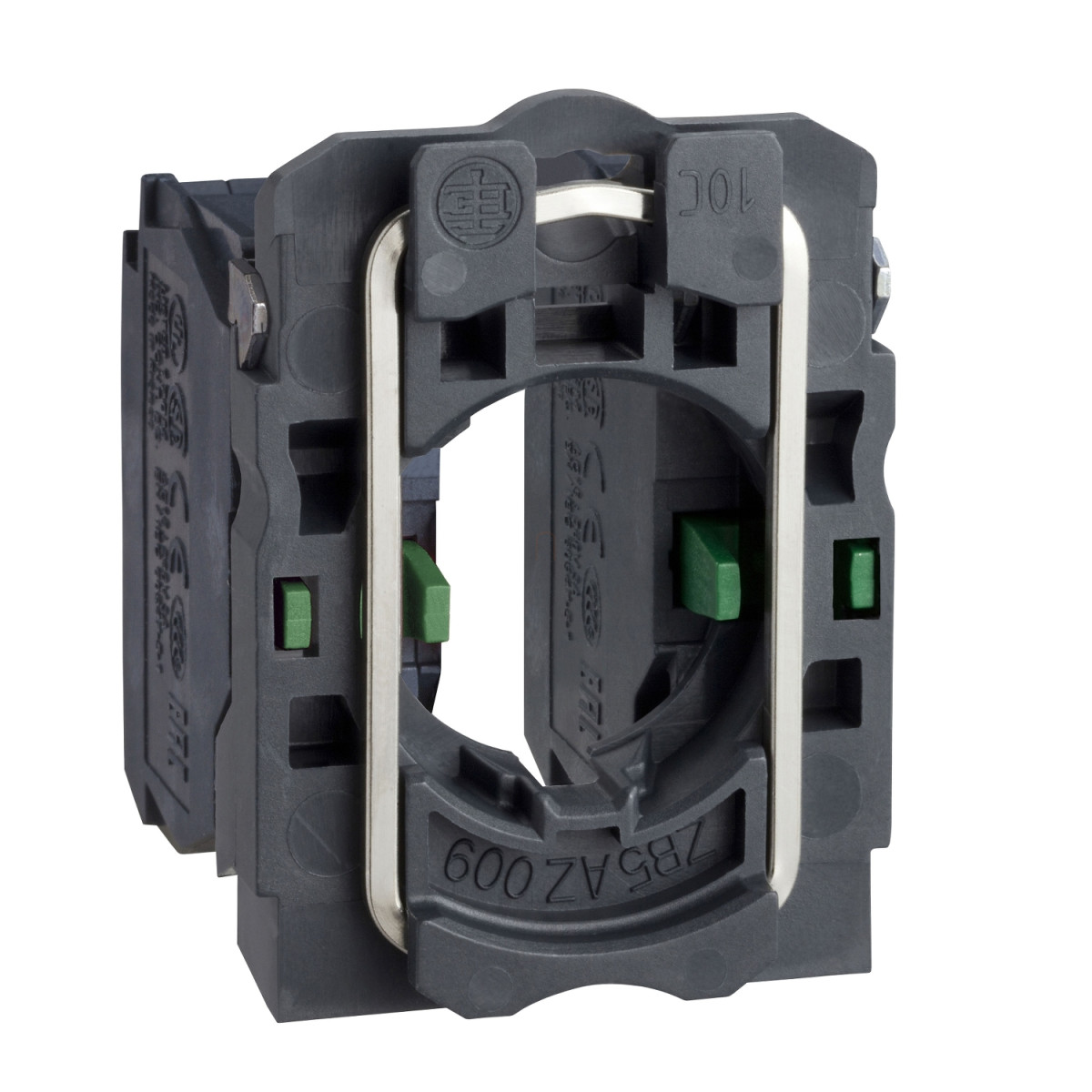

A Schneider Electric Harmony XB5 sorozatú ZB5AZ103 típusú egység egy komplett, műanyag rögzítőaljzatból és érintkezőblokkból álló összeállítás, amely különösen ipari vezérlési alkalmazásokhoz lett kifejlesztve. Ez a termék a Harmony XB5 termékcsalád része, amely a Schneider Electric megbízható, hosszú élettartamú ipari kapcsolóelemei közé tartozik.
A ZB5AZ103 egy standard fejrésszel rendelkező, teljes test/érintkező szerelvény, amely két NO (alaphelyzetben nyitott) érintkezővel van ellátva. Az érintkezők működési elve lassú megszakítás (slow-break), ami biztosítja a megbízható kapcsolást. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely kiváló vezetőképességet és tartósságot biztosít. A termék kiemelkedő mechanikai élettartammal rendelkezik, amely eléri a 10 millió kapcsolási ciklust, míg elektromos élettartama 1 millió ciklus különböző terhelési feltételek mellett, az IEC 60947-5-1 szabvány C függeléke szerint.
A ZB5AZ103 csatlakoztatása csavaros kapcsokkal történik, amely lehetővé teszi legfeljebb 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezeték bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A csavar fej kialakítása többféle csavarhúzóval kompatibilis, beleértve a Philips 1-es, pozidriv 1-es, valamint a 4 mm és 5,5 mm átmérőjű lapos csavarhúzókat. A meghúzási nyomaték 0,8-1,2 Nm között kell legyen az IEC 60947-1 szabványnak megfelelően.
A termék kiemelkedő elektromos paraméterekkel rendelkezik. A konvencionális szabad levegőben történő termikus áramerősség 10 A az IEC 60947-5-1 szerint. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, míg a névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint. Számos névleges üzemi áramerősséget támogat különböző üzemmódokban: AC-15 üzemmódban 3 A 240 V-nál, 6 A 120 V-nál, illetve 1,2 A 600 V-nál; DC-13 üzemmódban 0,1 A 600 V-nál, 0,27 A 250 V-nál, és 0,55 A 125 V-nál. A termék rövidzárlat elleni védelme 10 A-es gG típusú olvadóbiztosítóval történik az IEC 60947-5-1 szabványnak megfelelően. Az elektromos megbízhatóság tiszta környezetben 5 V, 1 mA esetén Λ < 10exp(-6), illetve 17 V, 5 mA esetén Λ < 10exp(-8) az IEC 60947-5-4 szerint.
Schneider Electric Harmony XB5 - ZB5AZ103 - műanyag rögzítőaljzat és érintkezőblokk, 2NO műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Teljes test/érintkező szerelvény
Rövid készüléknév: ZB5
Rögzítőgyűrű anyaga: Műanyag
Fejrész típusa: Standard
Érintkezők adatai
Érintkezők típusa és összetétele: 2 NO
Érintkező működése: Lassú megszakítás
Érintkezőblokk típusa: Egyes
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Csatlakozási adatok
Kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO
Méretadatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 42 mm
CAD teljes mélység: 32 mm
Üzemeltetési adatok
Mechanikai élettartam: 10000000 ciklus
Működési úthossz: 2,6 mm (NO elektromos állapot változása)
4,3 mm (teljes úthossz)
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej formája: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis Ø 4 mm lapos csavarhúzóval
Hornyolt kompatibilis Ø 5,5 mm lapos csavarhúzóval
Elektromos adatok
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegős termikus áramerősség: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áramerősség: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti levegőhőmérséklet: -40…70 °C
Üzemi környezeti levegőhőmérséklet: -40…70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Vizsgálati értékek
Vibrációállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
