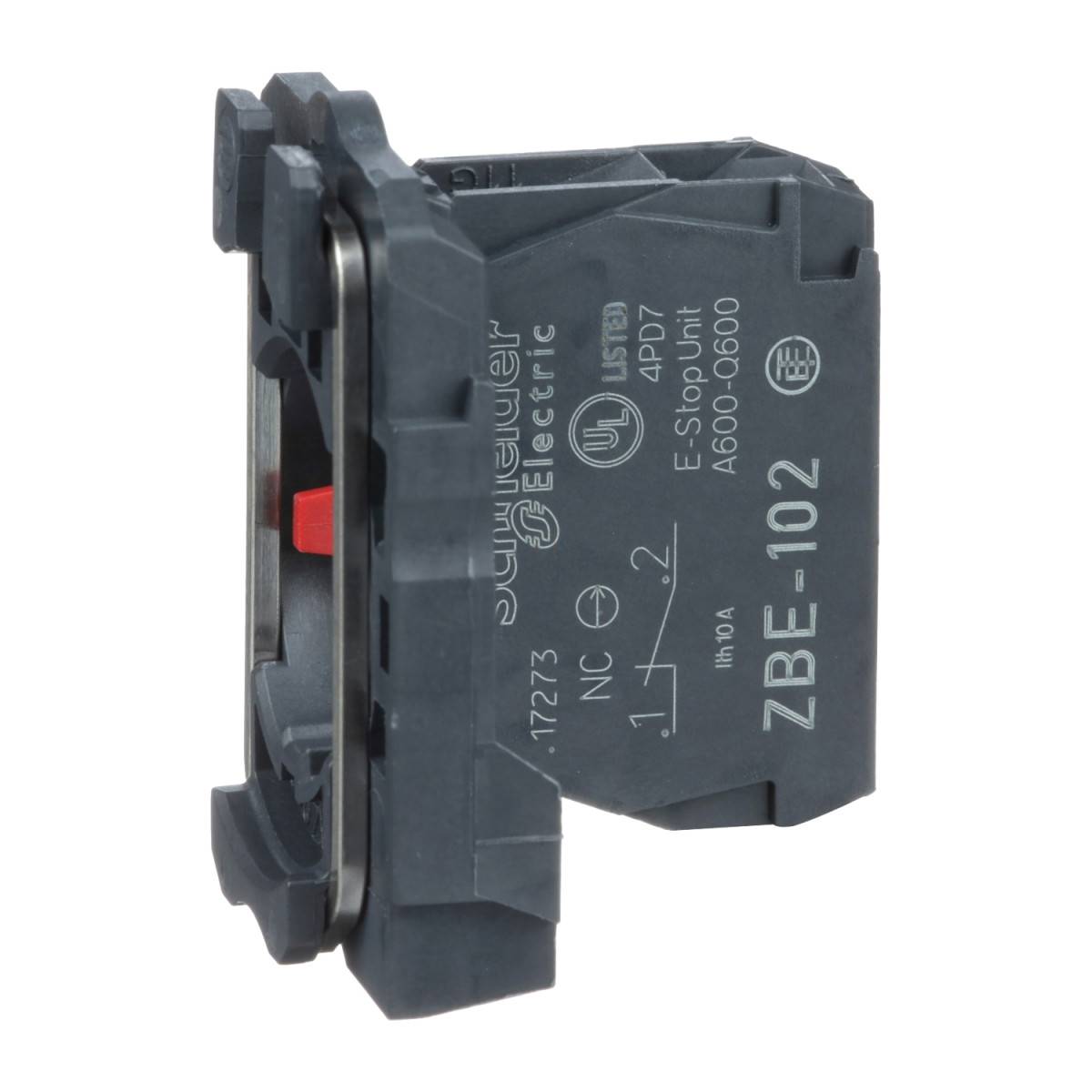

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AZ102 egy kiváló minőségű érintkezőblokk rögzítőaljzattal, amely ipari vezérlőrendszerek megbízható működtetésére lett tervezve. Ez a műanyag házas, csavaros csatlakozókapcsokkal ellátott, 1NC (egy záró érintkező) konfigurációjú komponens ideális választás kapcsolók, nyomógombok és jelzőfények kiegészítéseként különböző ipari automatizálási alkalmazásokban.
A ZB5AZ102 a Harmony XB5 termékcsalád szerves része, amely teljes test/érintkező szerelvényként kerül forgalomba. A termék rövid megnevezése ZB5, és alapvetően két fő komponensből áll: a testből és a műanyag rögzítőgyűrűből. Az érintkezőblokk típusa egyszeres, érintkező típusa és konfigurációja 1NC (egy alapállapotban zárt érintkező), működése pedig lassú nyitású. A csatlakoztatás csavaros kapcsokkal történik, amelyek alkalmasak legfeljebb 2 x 1,5 mm² keresztmetszetű vezeték fogadására érvéghüvellyel (IEC 60947-1 szerint), vagy minimum 1 x 0,22 mm² keresztmetszetű vezeték fogadására érvéghüvely nélkül (ugyancsak IEC 60947-1 szerint).
A ZB5AZ102 érintkező tervezett élettartama rendkívül hosszú, a mechanikai tartósság 10 millió kapcsolási ciklust biztosít. Az elektromos élettartam is kiemelkedő: 1 millió ciklus AC-15 üzemmódban (2A/230V, 3A/120V, 4A/24V terheléseknél), valamint DC-13 üzemmódban (0,2A/110V, 0,5A/24V terheléseknél) - mindez 3600 ciklus/óra alatti működési frekvencián, 0,5-ös terhelési tényező mellett, az IEC 60947-5-1 C függeléke szerint. Az érintkezők anyaga ezüstötvözet (Ag/Ni), ami biztosítja a kiváló elektromos vezetőképességet és kopásállóságot.
A termék méretei kompaktak: a CAD szerinti teljes szélesség 30 mm, magasság 42 mm, mélység pedig 32 mm. Az ISO n°1 (11-12)NC terminál elrendezés jól átgondolt kialakítást biztosít. A működési jellemzők között fontos megemlíteni, hogy a működési út 1,5 mm (NC elektromos állapotváltozásnál) és a teljes működési út 4,3 mm. A működtetési erő NC elektromos állapotváltozásnál 2 N. A rögzítőcsavarok meghúzási nyomatéka 0,8-1,2 Nm között ajánlott az IEC 60947-1 szabvány szerint.
A ZB5AZ102 tervezésénél a sokoldalú szerelhetőség is fontos szempont volt. A csavarfej kialakítása többféle szerszámmal való kompatibilitást tesz lehetővé: használható kereszthornyú Philips No 1 csavarhúzó, kereszthornyú Pozidriv No 1 csavarhúzó, valamint 4 mm-es vagy 5,5 mm-es lapos csavarhúzó is a szereléshez. A rövidzárlat elleni védelemhez 10A-es gG típusú olvadóbiztosíték ajánlott az IEC 60947-5-1 szabvány szerint. A hagyományos szabad levegőáramú termikus áram (Ith) értéke 10A az IEC 60947-5-1 alapján.
Villamos jellemzők tekintetében a termék névleges szigetelési feszültsége (Ui) 600V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szerint, míg a névleges lökőfeszültség-állóság (Uimp) 6kV az IEC 60947-1 szerint. A névleges üzemi áram (Ie) értékei a különböző alkalmazási kategóriákban: AC-15, A600 esetén 3A 240V-nál, 6A 120V-nál, és 1,2A 600V-nál; DC-13, Q600 esetén pedig 0,1A 600V-nál, 0,27A 250V-nál, és 0,55A 125V-nál - mind az IEC 60947-5-1 szabvány szerint. A termék elektromos megbízhatósága is kiemelkedő, tiszta környezetben λ < 10exp(-6) 5V, 1mA mellett, illetve λ < 10exp(-8) 17V, 5mA mellett (IEC 60947-5-4 szerint).
Schneider Electric Harmony XB5 - ZB5AZ102 - műanyag rögzítőaljzat és érintkezőblokk, 1NC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Teljes test/érintkező szerelvény
Eszköz rövid neve: ZB5
Rögzítőgyűrű anyaga: Műanyag
Minimális rendelési mennyiség: 1
Fejrész típusa: Standard
Érintkezők jellemzői
Érintkezők típusa és összetétele: 1 NC
Érintkező működése: Lassú nyitás
Érintkezőblokk típusa: Egyszeres
Csatlakozások - kapcsok: Csavaros szorítókapcsok, ≤ 2 x 1,5 mm² érvéghüvellyel (IEC 60947-1 szerint)
Csavaros szorítókapcsok, ≥ 1 x 0,22 mm² érvéghüvely nélkül (IEC 60947-1 szerint)
Kapcsok leírása ISO n°1: (11-12)NC
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Van, megfelel az IEC 60947-5-1 K függelékének
Mechanikai jellemzők
Működési út: 1,5 mm (NC elektromos állapotváltozásnál)
4,3 mm (teljes működési út)
Működtető erő: 2 N NC elektromos állapotváltozásnál
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8-1,2 N.m az IEC 60947-1 szerint
Csavarfej formája: Kereszthornyú, kompatibilis Philips No 1 csavarhúzóval
Kereszthornyú, kompatibilis Pozidriv No 1 csavarhúzóval
Hornyolt, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Villamos jellemzők
Rövidzárlat-védelem: 10 A-es gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőáramú termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési frekvencia <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40-70 °C
Üzemi környezeti hőmérséklet: -40-70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Vibrációállóság: 5 gn (f = 2-500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
