A Schneider Electric Harmony XB5 sorozatú ZB5AZ1015 komplett test-érintkező szerelvény egy kiváló minőségű, ipari alkalmazásokra tervezett kapcsolóelem, amely számos automatizálási és vezérlési rendszerben használható. Ez a megbízható komponens műanyag rögzítőgallérral rendelkezik, és egy darab záróérintkezőt (1NO) tartalmaz, amely szabványos alkalmazásokhoz ideális választás.
A ZB5AZ1015 különleges előnye a kompakt push-in csatlakozórendszer, amely lehetővé teszi a gyors és szerszám nélküli vezetékbekötést. A csatlakozók maximum 2 x 1,5 mm² keresztmetszetű vezetékeket fogadnak érvéghüvellyel az IEC 60947-1 szabvány szerint, míg érvéghüvely nélkül akár 0,34 mm² keresztmetszetű vezeték is csatlakoztatható. Ez a technológia jelentősen csökkenti a szerelési időt és növeli a csatlakozás megbízhatóságát, különösen vibrációnak kitett környezetben.
A Harmony XB5 érintkezőblokk kiemelkedő mechanikai tartósságot kínál, 10 millió kapcsolási ciklust biztosítva, ami rendkívül hosszú élettartamot jelent még intenzív használat mellett is. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, így kiváló elektromos vezetőképességet és kopásállóságot biztosítanak. Az eszköz működési ereje 2,45 N, ami kellően kis erőkifejtést igényel a működtetéshez, míg a teljes működési út 4,3 mm, amiből 2,05 mm szükséges az elektromos állapot megváltoztatásához. A lassú bontású érintkezők megbízhatóan működnek, és csökkentik a szikrázást a kapcsolási műveletek során.
A ZB5AZ1015 érintkezőblokk kiváló elektromos jellemzőkkel rendelkezik. A hagyományos szabad levegőben mért termikus áram (Ith) 10 A az IEC 60947-5-1 szabvány szerint. A névleges szigetelési feszültség (Ui) 300 V 3-as szennyezettségi fok mellett, míg a névleges lökőfeszültség-állóság (Uimp) 4 kV az IEC 60947-1 szabvány szerint. A névleges üzemi áram (Ie) AC-15 kategóriában 6 A 120 V-nál, illetve 3 A 240 V-nál, míg DC-13 kategóriában 0,55 A 125 V-nál és 0,27 A 250 V-nál. A termék rövidzárlat elleni védelmét 10 A-es gG típusú olvadóbiztosító biztosítja az IEC 60947-5-1 szabvány szerint.
A komponens fizikai méretei kompaktak, ami előnyös a helytakarékos kialakításoknál. A CAD szerinti teljes szélesség 46,2 mm, a magasság 27,6 mm, a mélység pedig 30 mm. Az ISO n°1 (13-14)NO terminálkiosztás egyértelmű azonosítást tesz lehetővé a bekötés során. A termék IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, ami belső térben, érintésveszélyes alkalmazásokban is biztonságos használatot tesz lehetővé. A ZB5AZ1015 környezeti specifikációi lenyűgözőek: -40...+70 °C közötti tárolási és üzemi hőmérséklet-tartomány, kiváló rezgésállóság (5 gn frekvenciánál 10-500 Hz között, illetve 25 mm csúcstól csúcsig 2-10 Hz között) és ütésállóság (25 gn 1000 ütésre minden tengely mentén, 30 gn és 50 gn félig szinuszos gyorsulás mellett).
A Schneider Electric ZB5AZ1015 terméke számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve az IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, valamint különböző UL és CSA szabványokat. A termék rendelkezik EAC, IECEE CB Scheme, CCC, UL és CSA tanúsítványokkal, ami biztosítja a globális alkalmazhatóságot és a magas minőségi követelményeknek való megfelelést.

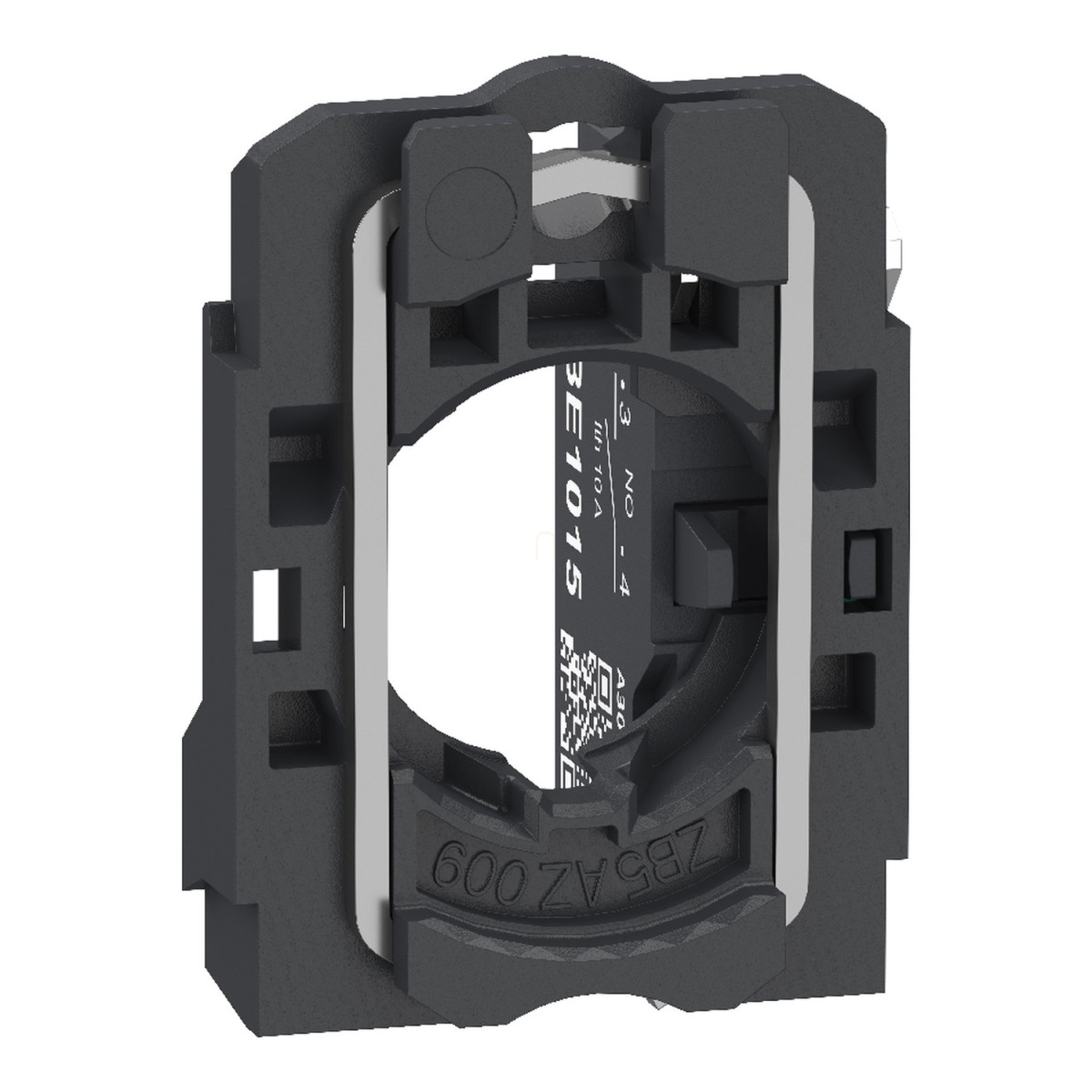

Schneider Electric Harmony XB5 - ZB5AZ1015 - műanyag rögzítőaljzat és érintkezőblokk, 1NO, rugós csatlakozós műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Komplett test/érintkező szerelvény
Eszköz rövid neve: ZB5
Rögzítőgallér anyaga: Műanyag
Fej típusa: Standard
Érintkező típusa és összetétele: 1 NO
Érintkező működés: Lassú bontású
Érintkezőblokk típusa: Egyszeres
Csatlakozás - kivezetések: Push-in, <= 2 x 1,5 mm² vezetékvég-hüvellyel az IEC 60947-1 szerint
Csatlakozás - kivezetések: Push-in, >= 1 x 0,34 mm² vezetékvég-hüvely nélkül az IEC 60947-1 szerint
Kiegészítő jellemzők
CAD szerinti teljes szélesség: 46,2 mm
CAD szerinti teljes magasság: 27,6 mm
CAD szerinti teljes mélység: 30 mm
Kivezetések leírása ISO n°1: (13-14)NO
Eszköz összetétele: Rögzítőgallér, Test
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Működési út: 2,05 mm (NO elektromos állapot változtatás)
Működési út: 4,3 mm (teljes út)
Működtető erő: 2,45 N NO elektromos állapot változtatás
Mechanikai élettartam: 10000000 ciklus
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A patronos biztosító gG típus az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegőben mért hőáram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 300 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 6 A 120 V-nál, AC-15, A300 az IEC 60947-5-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A300 az IEC 60947-5-1 szerint
[Ie] névleges üzemi áram: 0,55 A 125 V-nál, DC-13, Q300 az IEC 60947-5-1 szerint
[Ie] névleges üzemi áram: 0,27 A 250 V-nál, DC-13, Q300 az IEC 60947-5-1 szerint
Eszköz bemutatása: Alapvető részegységek
Környezeti jellemzők
Védőkezelés: TH
Környezeti léghőmérséklet tárolás esetén: -40...70 °C
Környezeti léghőmérséklet üzemelés esetén: -40...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E, CSA C22.2 No 60947-1, CSA C22.2 No 60947-5-1, CSA C22.2 No 158, CSA C22.2 No 65, IACS E10
Terméktanúsítványok: EAC, IECEE CB Scheme, CCC, UL, CSA
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Rezgésállóság: 25 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre az IEC 60068-2-27 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félig szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félig szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
