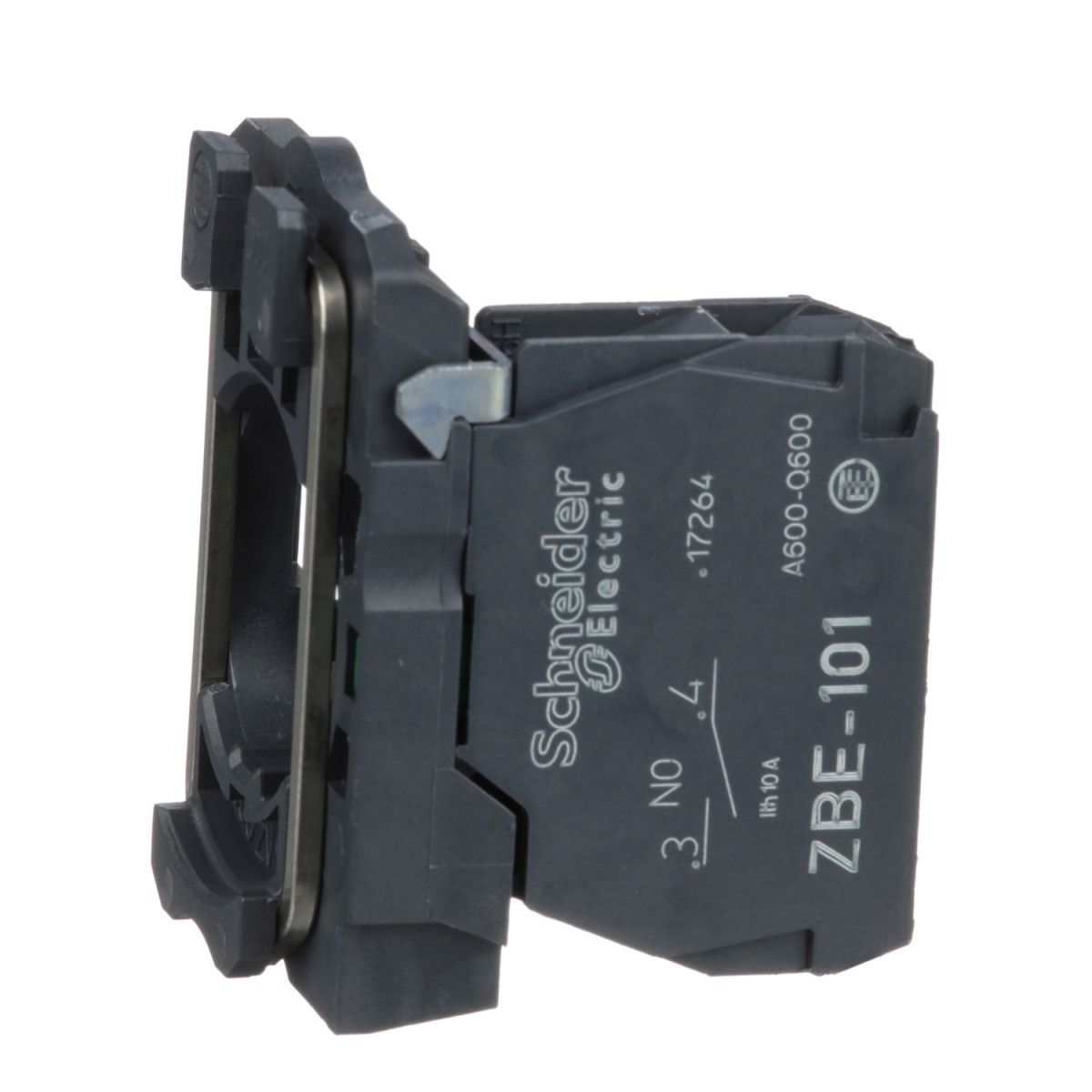

A Schneider Electric Harmony XB5 termékcsaládjához tartozó ZB5AZ101 egy kiváló minőségű, műanyag rögzítőaljzattal ellátott kontaktusblokk, amely 1NO (egy nyitott) érintkezővel rendelkezik. Ez a komplett test/érintkező szerelvény a megbízható Harmony termékcsalád standard kivitelű komponense, amely sokrétű ipari alkalmazásokhoz terveztek.
A ZB5AZ101 érintkező blokk a ZB5 típussorozat része, műanyag rögzítőgyűrűvel szerelt, amely tartós és stabil elhelyezést biztosít bármilyen vezérlőpanelen. A termék csavaros kapcsokkal rendelkezik a vezetékek csatlakoztatásához, amely lehetővé teszi akár 2 x 1,5 mm² keresztmetszetű kábel bekötését kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű kábel bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A lassú szakítási működésű érintkezővel rendelkező kontaktusblokk optimális kapcsolási karakterisztikát biztosít ipari környezetben.
A ZB5AZ101 műszaki paraméterei kiemelkedőek: a 10 millió ciklusos mechanikai élettartam rendkívüli tartósságot jelent, miközben a 10 A-es névleges termikus áram (Ith) és a 600 V-os névleges szigetelési feszültség (Ui) széles alkalmazási területet tesz lehetővé. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami kiváló vezetőképességet és tartósságot biztosít. A termék elektromos élettartama ugyancsak impresszív: 1.000.000 ciklus AC-15 üzemmódban (2A/230V, 3A/120V vagy 4A/24V) és hasonlóan kiemelkedő DC-13 alkalmazásokban is. Az elektromos megbízhatóság tiszta környezetben Λ < 10exp(-6) 5 V, 1 mA esetén és Λ < 10exp(-8) 17 V, 5 mA esetén.
A ZB5AZ101 kontaktusblokk kompakt méretű, mindössze 30 mm széles, 42 mm magas és 32 mm mély, így könnyen beépíthető szűk vezérlőpanelekbe is. A működési erő mindössze 2,3 N az NO érintkező elektromos állapotváltásához, a teljes működési út pedig 4,3 mm, amiből 2,6 mm szükséges az elektromos állapotváltozás bekövetkezéséhez. A termék ISO szerinti kivezetés jelölése (13-14)NO, így könnyen azonosítható a bekötés során.
A ZB5AZ101 kontaktusblokk széles környezeti feltételek között használható, üzemi és tárolási hőmérséklet-tartománya -40°C és +70°C között van. IP20-as védettségi szinttel rendelkezik az IEC 60529 szabvány szerint. Számos nemzetközi szabványnak megfelel, többek között UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1 és JIS C8201-1. Mindemellett nemzetközi tanúsítványokkal is rendelkezik, mint BV, UL, CSA, DNV és LROS (Lloyds register of shipping).
Az eszköz kiváló rezgés- és ütésállósággal büszkélkedhet: ellenáll 5 gn rezgésnek (2-500 Hz frekvenciatartományban) az IEC 60068-2-6 szerint, illetve 30 gn (18 ms) és 50 gn (11 ms) ütésnek félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között ajánlott az IEC 60947-1 szabvány szerint. A csavarfej különféle csavarhúzó típusokkal kompatibilis, beleértve a kereszthornyos (Philips 1-es méretű és Pozidriv 1-es), valamint lapos csavarhúzókat (4 mm és 5,5 mm átmérővel).
Schneider Electric Harmony XB5 - ZB5AZ101 - műanyag rögzítőaljzat és érintkezőblokk, 1NO műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Komplett test/érintkező szerelvény
Eszköz rövid neve: ZB5
Rögzítőgyűrű anyaga: Műanyag
Fejrész típusa: Standard
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú szakítás
Érintkező blokk típusa: Egyedi
Csatlakozások - kivezetések: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
CAD szélesség: 30 mm
CAD magasság: 42 mm
CAD mélység: 32 mm
Kivezetések ISO n°1 leírása: (13-14)NO
Eszköz összetétel: Rögzítőgyűrű, Test
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapot változás), 4,3 mm (teljes út)
Működési erő: 2,3 N NO elektromos állapot változáshoz
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis Pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Villamos jellemzők
[Ith] hagyományos szabad levegőn történő hőáram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési frekvencia <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, AC-15, 3 A 120 V-nál, működési frekvencia <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, AC-15, 4 A 24 V-nál, működési frekvencia <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, DC-13, 0,2 A 110 V-nál, működési frekvencia <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, DC-13, 0,5 A 24 V-nál, működési frekvencia <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő tárolási hőmérséklete: -40...70 °C
Környezeti levegő üzemi hőmérséklete: -40...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok: UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
