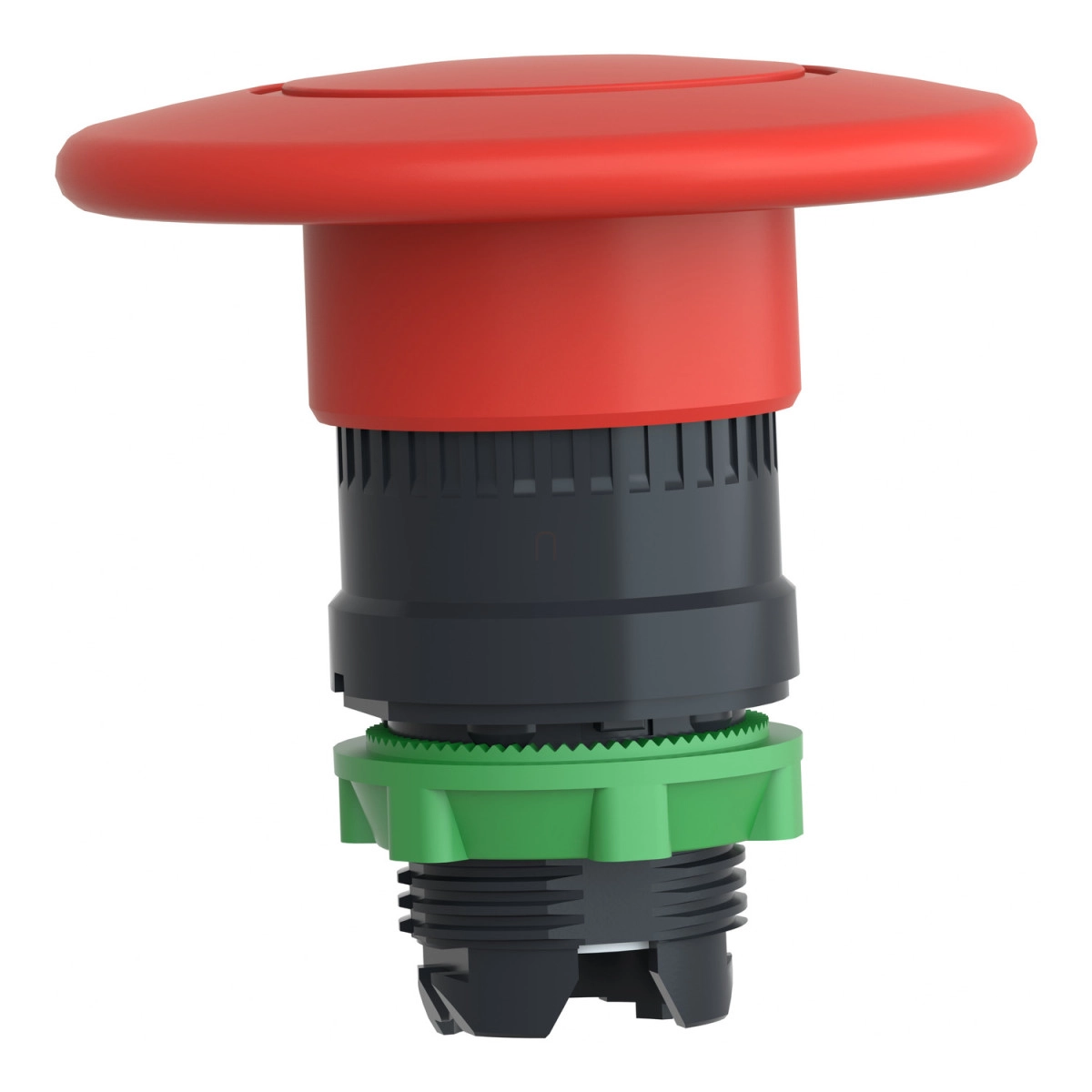

A Schneider Electric Harmony XB5 termékcsalád ZB5AX84 típusú vészleállító nyomógombfeje ipari környezetben történő gyors és megbízható vészleállítási funkciók biztosítására szolgál. Ez a kiváló minőségű alkatrész a professzionális vezérlőpanelek és gépvédelmi rendszerek nélkülözhetetlen eleme, amely megfelel a legszigorúbb ipari biztonsági szabványoknak is.
A ZB5AX84 egy standard fejegység, amely 22 mm-es szerelési átmérővel rendelkezik, így könnyen beépíthető a legtöbb szabványos kapcsolótáblába és vezérlőpanelbe. A feltűnő, 60 mm átmérőjű piros gombafejű kialakítás biztosítja, hogy vészhelyzetben azonnal észrevehető és könnyen működtethető legyen. A termék működési mechanizmusa trigger akciót és mechanikus reteszelést biztosít, amely megbízható rögzítést garantál aktivált állapotban. A kioldás egyszerű push-pull (húzó-nyomó) módszerrel történik, ami gyors visszaállítást tesz lehetővé a vészhelyzet elhárítása után.
Technikai paraméterei kiemelkedőek: Class II túlfeszültség kategóriába tartozik az IEC 60536 szabvány szerint, és többszintű IP védettséggel rendelkezik (IP66, IP67, IP69, IP69K) az IEC 60529 szabványnak megfelelően. Ez azt jelenti, hogy tökéletesen védett por és erős vízsugár ellen, valamint magas nyomású mosás esetén is megbízhatóan működik (akár 7000000 Pa nyomásig 55°C-on). A NEMA védelmi besorolása NEMA 13 és NEMA 4X, míg az IK védelmi fokozata IK03 az IEC 50102 szerint. Ezen tulajdonságai révén a termék kiválóan alkalmazható nedves, poros, vagy nagy igénybevételű ipari környezetben is.
A ZB5AX84 rendkívüli mechanikai tartóssággal rendelkezik, akár 300.000 kapcsolási ciklust is kibír meghibásodás nélkül. Ellenáll a vibrációnak (5 gn, f= 2-500 Hz) és a sokkhatásoknak (30 gn 18 ms-ig vagy 50 gn 11 ms-ig). Széles hőmérsékleti tartományban használható, működési és tárolási hőmérséklete egyaránt -40°C és +70°C között van, ami alkalmassá teszi szélsőséges körülmények közötti alkalmazásra is. A termék a Schneider Electric magas minőségi standardjainak megfelelően készül, és számos nemzetközi tanúsítvánnyal rendelkezik (CSA, DNV, BV, LROS, UL), valamint megfelel számos iparági szabványnak, beleértve az IEC 60947-5-5, IEC 60947-1, IEC 60204-1, ISO 13850, és további fontos szabványokat. Ez a vészleállító fej különböző elektromos összetételű kapcsolókkal kombinálható, a C7, C8, C10, C11, C15, SF1 és SR1 kódoknak megfelelően, így rugalmasan illeszthető különböző alkalmazási követelményekhez.
Schneider Electric Harmony XB5 - ZB5AX84 - műanyag vészleállító nyomógomb fej műszaki adatok
Alap adatok
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Fej vészleállító nyomógombhoz
Termék rendeltetése: Vészleállító nyomógomb
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22 mm
Értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Trigger működtetés és mechanikus reteszelés
Reset: Push-pull (húzás-nyomás)
Működtető profilja: Piros gombafej Ø 60 mm, jelöletlen
Eszköz bemutatása: Alapelem
Kiegészítő információk
CAD szélesség: 60 mm
CAD magasság: 60 mm
CAD mélység: 56 mm
Mechanikai élettartam: 300000 ciklus
Állomás neve: XALD 1 kivágás, XALK 1 kivágás
Elektromos összetétel kód: C7 <4 érintkezőhöz előlapi szerelésben egyedi blokkokkal, C8 <4 érintkezőhöz előlapi szerelésben egyedi és dupla blokkokkal, C11 <3 érintkezőhöz előlapi szerelésben egyedi blokkokkal, C15 <1 érintkezőhöz előlapi szerelésben egyedi blokkokkal, SF1 <3 érintkezőhöz előlapi szerelésben egyedi blokkokkal, SR1 <3 érintkezőhöz hátlapi szerelésben egyedi blokkokkal, C10 <4 érintkezőhöz előlapi szerelésben egyedi és dupla blokkokkal
Kompatibilitási kód: ZB5
Környezeti paraméterek
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-5, IEC 60364-5-53, IEC 60204-1, GB 14048.5, UL 508, IEC 60947-5-4, ISO 13850, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsuláshoz az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsuláshoz az IEC 60068-2-27 szerint
