A Schneider Electric Harmony XB5 termékcsalád ZB5AW563C0 cikkszámú világítható nyomógombja egy kiváló minőségű, ipari környezetre tervezett kapcsolóelem, amely számos előnnyel rendelkezik a megbízható működést és praktikus használatot illetően. Ez a világítható nyomógomb fej tökéletes választás olyan ipari alkalmazásokhoz, ahol egyértelmű visszajelzésre és robusztus kivitelre van szükség a mindennapos használat során.

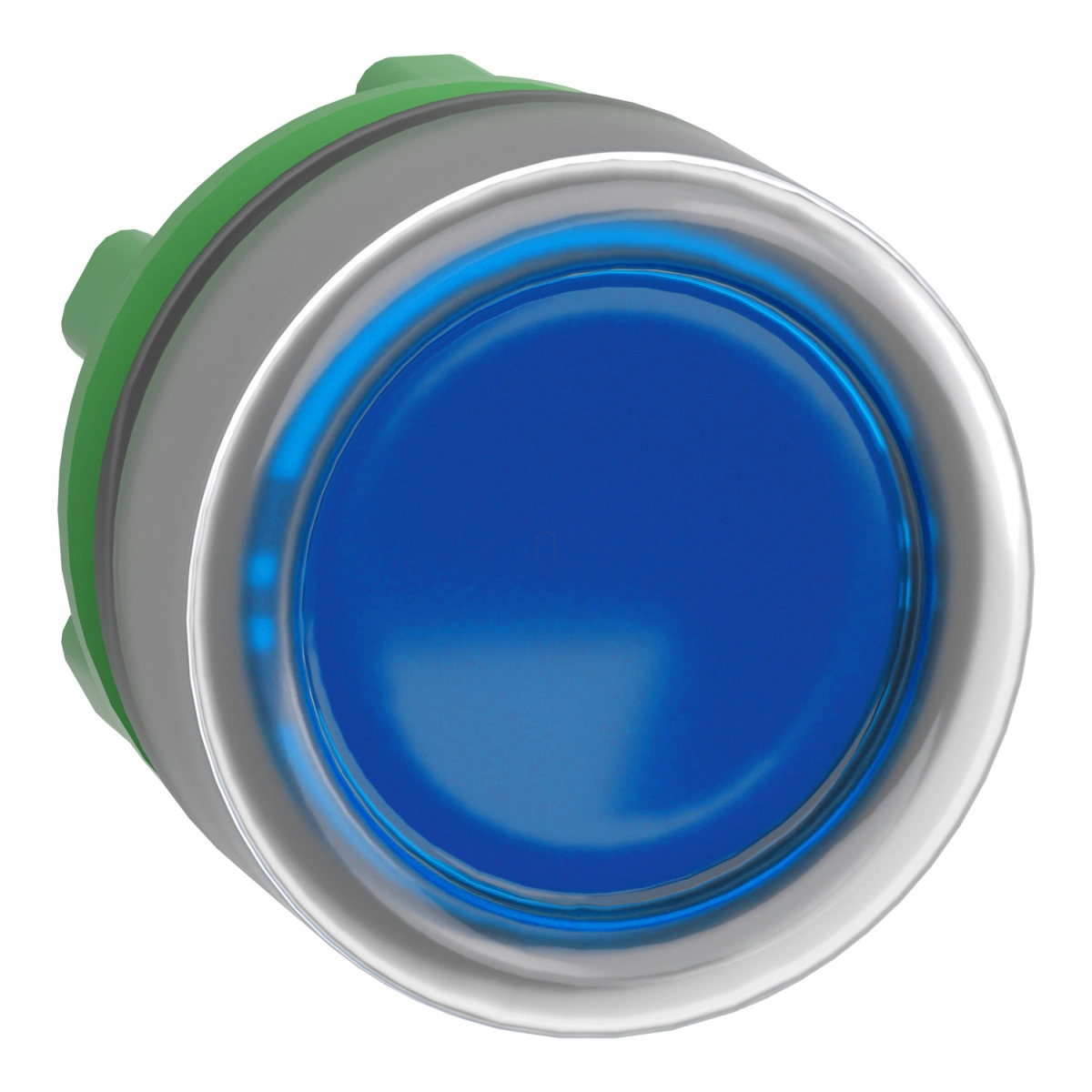

A ZB5AW563C0 típusú Harmony XB5 nyomógomb fő jellemzője a szürke műanyag színes bevonatú keret, valamint a kék színű, rugóvisszatérítéses működtetőgomb. A termék átlátszó védősapkával rendelkezik, ami megvédi a nyomógombot a szennyeződésektől és nedvességtől, miközben a beépített LED világítással egyértelmű vizuális visszajelzést biztosít a felhasználónak. Az univerzális LED technológia kompatibilitást biztosít különböző vezérlési rendszerekkel, így rendkívül sokoldalú megoldást kínál ipari vezérlőpanelek és kezelőfelületek kialakításához.
A ZB5AW563C0 nyomógomb 22 mm-es szabványos szerelési átmérővel rendelkezik, amely megfelel a nemzetközi ipari szabványoknak, így könnyen illeszthető a legtöbb vezérlőpanelbe. A kerek kialakítású jelzőegység fej standard típusú, és rugóvisszatérítéses működési móddal rendelkezik, amely biztosítja a nyomógomb automatikus visszaállítását alaphelyzetbe a nyomás megszűnésekor. A nyomógomb jelölés nélküli, így univerzálisan használható különböző alkalmazásokhoz, vagy egyedi jelölésekkel látható el a specifikus igényeknek megfelelően. A mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklus, ami biztosítja a hosszú távú, megbízható működést ipari környezetben.
A termék figyelemre méltó műszaki paraméterekkel rendelkezik, többek között IP66/IP67 védettségi fokozattal, amely kiváló védelmet biztosít por és víz ellen. Emellett NEMA 13 és NEMA 4X minősítéssel is rendelkezik, így különösen alkalmas olyan ipari környezetben történő használatra, ahol magas védelmi követelmények vannak érvényben. A nyomógomb ellenáll a nagynyomású mosásnak (7000000 Pa 55°C-on, 0,1 m távolságból), valamint kiemelkedő ütésállóságot (IK05) és rezgésállóságot (5 gn, f=2...500 Hz) biztosít. A termék működési hőmérséklet-tartománya -40...+70 °C, amely lehetővé teszi a szélsőséges környezeti feltételek melletti használatot is. A Schneider Electric ZB5AW563C0 nyomógomb számos nemzetközi szabványnak megfelel, többek között IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 No 14 előírásoknak, valamint különböző tanúsításokkal rendelkezik (CSA, DNV, BV, LROS, UL).
Schneider Electric Harmony XB5 - ZB5AW563C0 - műanyag világító nyomógomb fej, Ø22, visszatérő, védősapkás, beépített LED - hez, kék, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világítható nyomógomb fej
Eszköz rövid neve: ZB5
Kompatibilitás: Univerzális LED
Keret anyaga: Műanyag, szürke színes bevonatú
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugóvisszatérítéses
Működtető profilja: Kék süllyesztett, jelölés nélküli
Működtető további információ: Átlátszó védősapka
CAD méretek
Szélesség: 30 mm
Magasság: 30 mm
Mélység: 37 mm
Műszaki jellemzők
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágással, XALK 2...5 kivágással
Sapka/működtető vagy lencse színe: Kék
Jelölés: Jelöletlen
Eszköz megjelenése: Alap részegység
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláshoz: -40...70°C
Környezeti hőmérséklet működéshez: -40...70°C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Tanúsítványok és szabványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-4, UL 508, GB 14048.5, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Elektromos összetétel kódok
M1: <6 érintkezőhöz, egyes blokkok használatával elülső rögzítéssel, integrált LED-del
M2: <6 érintkezőhöz, egyes és dupla blokkok használatával elülső rögzítéssel, integrált LED-del
M6: <2 érintkezőhöz, egyes blokkok használatával elülső rögzítéssel, integrált LED-del és transzformátorral
M10: <2 érintkezőhöz, egyes blokkok használatával elülső rögzítéssel, integrált LED-del
MF1: <2 érintkezőhöz, egyes blokkok használatával elülső rögzítéssel, integrált LED-del
MR1: <2 érintkezőhöz, egyes blokkok használatával hátsó rögzítéssel, integrált LED-del
