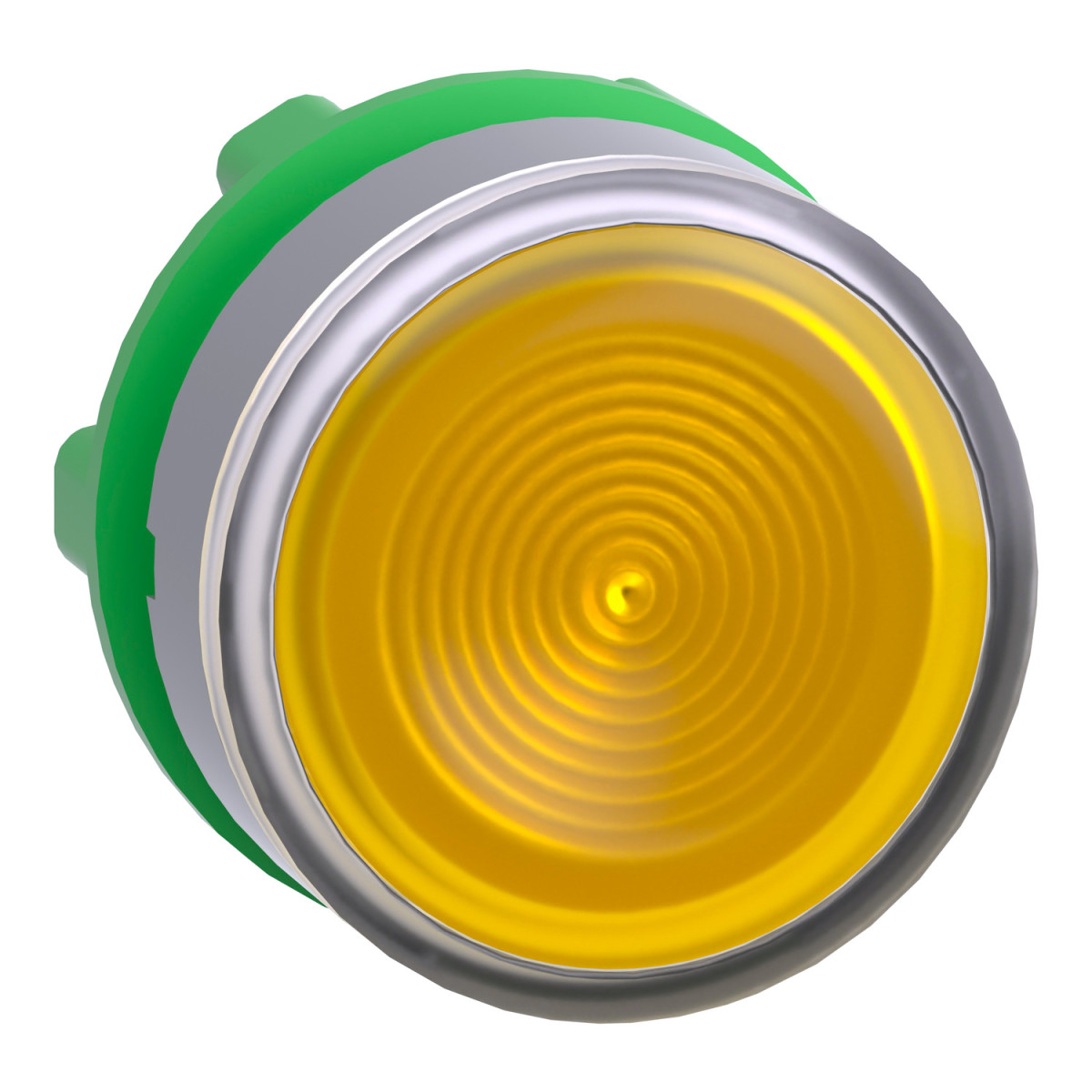

A Schneider Electric Harmony XB5 ZB5AW383SC0 egy kiváló minőségű műanyag világító nyomógomb fej, amely ipari vezérlőpanelek és kapcsolószekrények ideális kiegészítője. Ez a 22 mm átmérőjű világító nyomógomb a Harmony XB5 termékcsalád része, amely nemzetközileg elismert a robosztus kialakításáról és megbízható működéséről ipari környezetben. A termék különlegessége a szürke színű műanyag keret és a sárga színű nyomófelület kombinációja, amely kiemelkedő láthatóságot biztosít akár magas környezeti megvilágítás mellett is.
A ZB5AW383SC0 modell rugós visszatérő működésű, azaz a nyomógomb elengedése után automatikusan visszatér alaphelyzetbe. A hornyolt lencse kialakítás nem csak esztétikus megjelenést kölcsönöz a terméknek, de a fény optimális eloszlását is segíti, így jól látható jelzést biztosít üzem közben. A termék univerzális LED-kompatibilis kialakítású, amely lehetővé teszi különböző LED blokkok illesztését, ezzel rugalmas és sokoldalú felhasználhatóságot garantál. Fontos megjegyezni, hogy a gyártó által jelzett külső megjelenésbeli változtatások nem befolyásolják a termék funkcionalitását és biztonságát, és továbbra is kompatibilis marad az univerzális LED blokkokkal.
A termék műszaki specifikációja rendkívül meggyőző. IP66 és IP67 védettségi fokozata biztosítja a por és víz elleni védelmet, így a legzordabb ipari környezetben is megbízhatóan működik. A 7000000 Pa nyomásmosóval szembeni ellenállás 55°C-on, 0,1 m távolságból is lehetővé teszi a tisztítását. Mechanikai tartóssága kiemelkedő, akár 10000000 működési ciklust is kibír, ami hosszú élettartamot garantál. A magas IK05 ütésállóság tovább növeli a termék ellenálló képességét a fizikai behatásokkal szemben. A működési hőmérséklet-tartomány -40°C-tól +70°C-ig terjed, így szélsőséges környezetben is alkalmazható.
A ZB5AW383SC0 modell kompatibilis az XALD 1...5 és XALK 2...5 kivágásos állomásokkal, így könnyen integrálható már meglévő rendszerekbe. Az elektromos összetételi kódok (M1, M2, M6, M10, MF1, MR1) különböző csatlakoztatási lehetőségeket kínálnak, beleértve az elülső és hátsó szerelést is, akár transzformátorral kombinálva. A CAD méretek - 29 mm szélesség, 29 mm magasság és 30 mm mélység - kompakt kialakítást biztosítanak, minimális helyigénnyel. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, GB 14048.5, UL 508, CSA C22.2 No 14 és JIS C8201-5-1 előírásokat, így globális felhasználásra is alkalmas. A CSA, DNV, BV, LROS és UL tanúsítványok tovább erősítik a termék megbízhatóságát és minőségét.
Schneider Electric Harmony XB5 - ZB5AW383SC0 - világító nyomógomb fej műszaki adatok
Általános termékjellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Keret anyaga: Műanyag színe szürke
Szerelési átmérő: 22 mm
Egységtípus: Kerek
Működési mód: Rugós visszatérés
Nyomógomb kialakítás: Sárga, jelölés nélkül
Nyomógomb kiegészítő információ: Hornyolt lencsével
Környezeti jellemző: Magas környezeti megvilágítás
Fizikai és méretjellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Műszaki adatok
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Állomás típus: XALD 1...5 kivágások, XALK 2...5 kivágások
Sapka/nyomógomb vagy lencse színe: Sárga
Jelölés: Jelöletlen
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, GB 14048.5, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint
