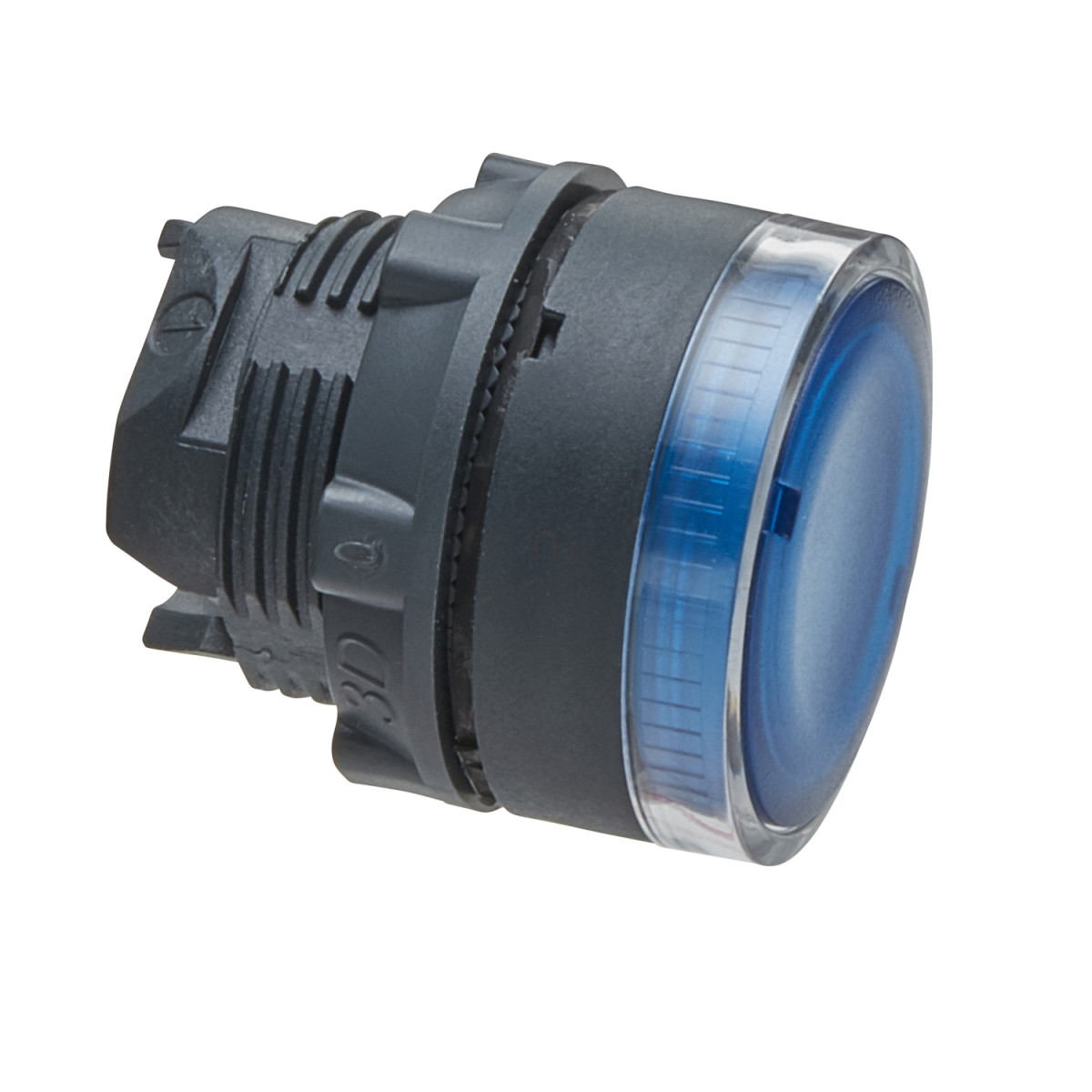

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AW36 egy kiváló minőségű, világító nyomógomb fej, amely ipari alkalmazások széles skálájához nyújt megbízható megoldást. Ez a kék színű, visszatérő (rugós) működtetésű nyomógomb különösen népszerű választás vezérlőpultokon, kezelőfelületeken és ipari automatizálási rendszerekben, ahol fontos a világos vizuális visszajelzés és a tartós, megbízható működés.
A ZB5AW36 nyomógomb fej 22 mm-es standard szerelőfuratba illeszkedik, ami az ipari környezetben elterjedt méretezési szabványnak felel meg. Kompatibilis a BA 9s típusú izzókkal, amelyek segítségével a kezelő azonnal láthatja a nyomógomb állapotát különböző működési feltételek mellett. A sötétszürke műanyag keretben elhelyezett kék nyomógomb süllyesztett kialakítású, jelölés nélküli kivitelben, sima lencsével rendelkezik, ami letisztult megjelenést biztosít, ugyanakkor megfelelő vizuális kontrasztot ad az ipari környezetben.
A Schneider Electric ZB5AW36 nyomógomb kiemelkedő műszaki paraméterekkel rendelkezik. Mechanikai tartóssága rendkívül magas, 10 millió kapcsolási ciklust garantál, ami hosszú évekre biztosítja a megbízható működést gyakori használat mellett is. Védelmi besorolása többszintű: IP66, IP67, IP69 és IP69K, ami azt jelenti, hogy tökéletesen védett por, vízsugár, átmeneti vízbemerítés ellen, valamint magas nyomású, magas hőmérsékletű tisztítószerekkel szemben is ellenálló. Ez különösen fontos olyan ipari környezetekben, ahol a berendezéseket rendszeresen tisztítani kell, például élelmiszeripari vagy gyógyszeripari alkalmazásoknál. A termék figyelemreméltó ellenállóképességgel rendelkezik a magasnyomású mosással szemben - akár 7.000.000 Pa nyomást is elvisel 55 °C-on, 0,1 m távolságból.
A ZB5AW36 rugalmas konfigurációs lehetőségeket kínál különböző elektromos összeállításokhoz. Használható az M7 kóddal (maximum 6 érintkezőhöz, egyes blokkok használatával, előlapra szerelve BA 9s izzóval), az M8 kóddal (maximum 6 érintkezőhöz, egyes és dupla blokkok használatával, előlapra szerelve BA 9s izzóval), az M9 kóddal (maximum 2 érintkezőhöz, egyes blokkok használatával, előlapra szerelve BA 9s izzóval és transzformátorral), valamint MF2 kóddal (maximum 2 érintkezőhöz, egyes blokkok használatával, előlapra szerelve BA 9s izzóval). Ezek a különböző elektromos összeállítási kódok lehetővé teszik a tervezőmérnökök számára, hogy pontosan a szükségleteiknek megfelelő konfigurációt válasszák. A termék kompatibilis különböző állomásnév-típusokkal, mint például XALD 1-5 kivágással vagy XALK 2-5 kivágással ellátott vezérlődobozokkal, ami tovább növeli a felhasználási lehetőségeket.
Schneider Electric Harmony XB5 - ZB5AW36 - műanyag világító nyomógomb fej, Ø22, visszatérő, BA9s izzóhoz, kék műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Rövid név: ZB5
Kompatibilitás: BA 9s
Keretanyag: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejforma: Kerek
Fejtípus: Standard
Működtetés típusa: Rugós visszatérés
Működtető profil: Kék süllyesztett, jelölés nélküli
Működtető kiegészítő információ: Sima lencsével
Méretek
CAD szerinti szélesség: 29 mm
CAD szerinti magasság: 29 mm
CAD szerinti mélység: 32 mm
Műszaki paraméterek
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 kapcsolási ciklus
Állomásnév: XALD 1...5 kivágással, XALK 2...5 kivágással
Sapka/működtető vagy lencse színe: Kék
Jelölés: Jelölés nélküli
Elektromos összetétel kódok
M7: Maximum 6 érintkezőhöz, egyes blokkok használatával, előlapra szerelve BA 9s izzóval
M8: Maximum 6 érintkezőhöz, egyes és dupla blokkok használatával, előlapra szerelve BA 9s izzóval
M9: Maximum 2 érintkezőhöz, egyes blokkok használatával, előlapra szerelve BA 9s izzóval és transzformátorral
MF2: Maximum 2 érintkezőhöz, egyes blokkok használatával, előlapra szerelve BA 9s izzóval
Környezeti jellemzők
Védőkezelés: TC
Környezeti üzemi hőmérséklet: -40...55 °C
Tárolási hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, GB 14048.5, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
