A Schneider Electric Harmony XB5 sorozatú ZB5AW343SC0 világító nyomógomb fej a precíziós ipari vezérlés és jelzés megbízható eleme, amely kiváló megoldást kínál vezérlőpanelek, gépek és berendezések kezelőfelületeinek kialakításához. Ez a termék a Harmony XB5 termékcsalád része, amely világszerte elismert minőséget és megbízhatóságot képvisel az ipari automatizálás területén.

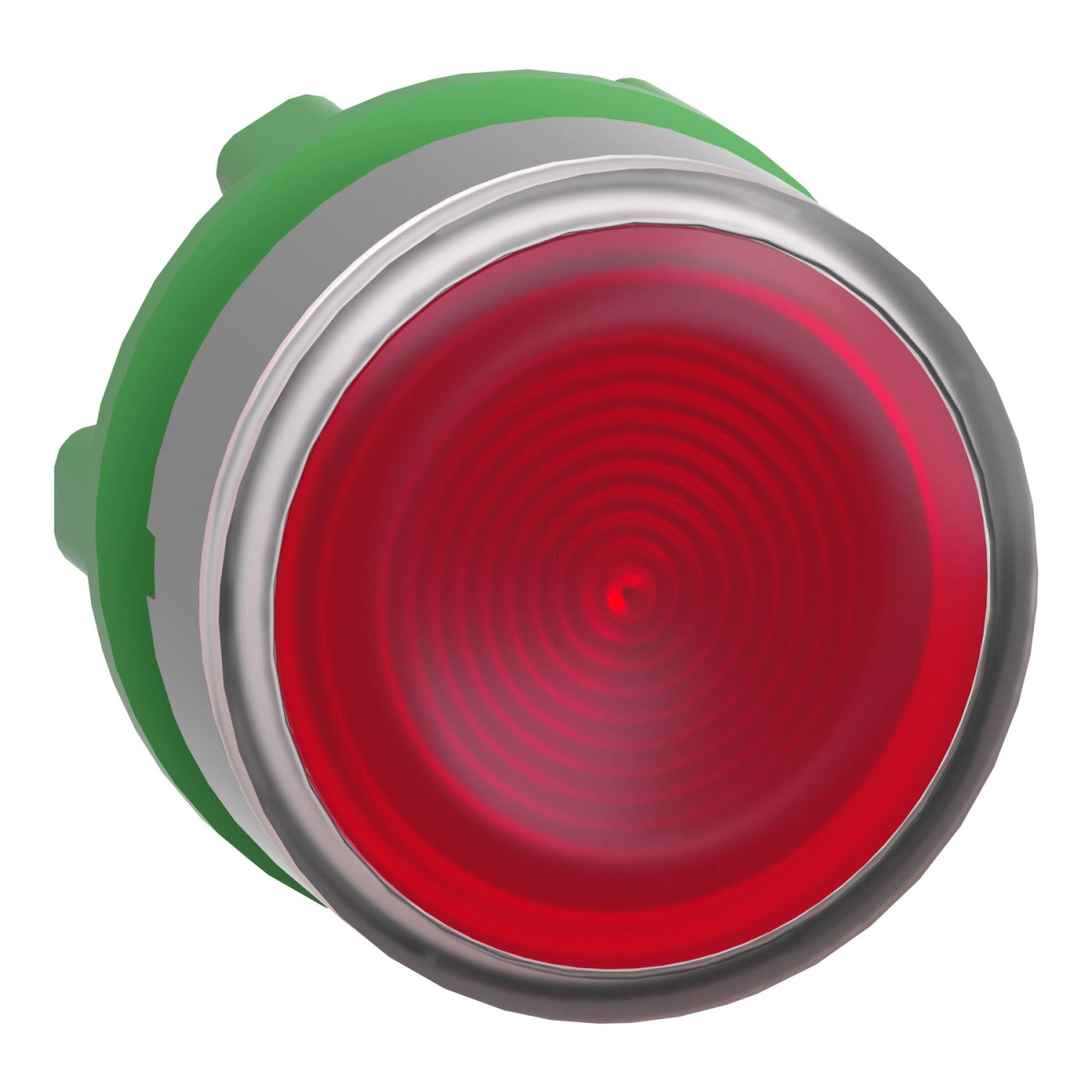

A ZB5AW343SC0 világító nyomógomb fej jellemzője a piros, jelöletlen, hornyolt lencse és a szürke színű műanyag keret. Az elegáns kialakítás és a funkcionális előnyök ötvözete tökéletesen illeszkedik a modern gyártási és ipari környezetbe. A termék 22 mm-es szabványos szerelőnyílásba illeszkedik, ami az ipari vezérlőpanelekbe történő egyszerű beépítést tesz lehetővé. A nyomógomb rugós visszatérésű, tehát a működtetés után automatikusan alaphelyzetbe áll. Kompatibilis a Universal LED blokkokkal, így különböző feszültségű és típusú LED-es világítással kombinálható a rugalmas felhasználás érdekében.
A technikai specifikációk tekintetében a ZB5AW343SC0 nyomógomb fej számos kiemelkedő tulajdonsággal rendelkezik. A termék IP védettségi szintje IP66 és IP67 az IEC 60529 szabvány szerint, ami kiváló védettséget biztosít por és víz ellen. NEMA besorolása NEMA 13 és NEMA 4X, ami tovább erősíti a termék ellenállóképességét nehéz környezeti feltételek között is. Az ütésállósági fokozat IK05 az IEC 62262 szabvány szerint. A nyomógomb fej kiemelkedő mechanikai tartósságot biztosít, akár 10 millió kapcsolási ciklust is kibír, ami rendkívül hosszú élettartamot garantál még intenzív használat esetén is. A termék különösen ajánlott erősen megvilágított környezetekben való használatra, ahol a jó láthatóság kritikus szempont. Ellenáll a magas nyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 méter távolságból, ami ipari tisztítási környezetben is ideális választássá teszi.
A ZB5AW343SC0 világító nyomógomb fej széles működési hőmérséklet tartományban használható, -40 és +70 °C között, ami lehetővé teszi szélsőséges környezeti körülmények közötti alkalmazását is. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, GB 14048.5 és JIS C8201-1 szabványokat. A minőséget és a megbízhatóságot számos tanúsítvány is igazolja, többek között CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL listázás. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás mellett az IEC 60068-2-27 szerint, ami garantálja a termék megbízható működését vibráció és mechanikai behatások esetén is. A ZB5AW343SC0 világító nyomógomb fej ideális választás automatizálási szakemberek, rendszerintegrátorok és karbantartó mérnökök számára, akik kiváló minőségű, hosszú élettartamú és megbízható vezérlőelemeket keresnek ipari alkalmazásokhoz.
Schneider Electric Harmony XB5 - ZB5AW343SC0 - műanyag világító nyomógomb fej, Ø22, visszatérő, beépített LED - hez, hornyolt lencsével, piros, szürke perem műszaki adatok
Főbb jellemzők
Terméktípus: Világító nyomógomb fej
Termékcsalád: Harmony XB5
Rövid terméknév: ZB5
Kompatibilitás: Universal LED
Előlap anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Kezelőelem típusa: Rugós visszatérésű
Kezelőelem profilja: Piros, sík, jelöletlen
Lencse kialakítása: Hornyolt
Környezeti jellemző: Erős környezeti megvilágítás
Mechanikai tulajdonságok
Teljes szélesség (CAD): 29 mm
Teljes magasság (CAD): 29 mm
Teljes mélység (CAD): 30 mm
Mechanikai élettartam: 10000000 kapcsolási ciklus
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Szerelési kompatibilitás
Kompatibilis állomások: XALD 1...5 kivágással, XALK 2...5 kivágással
Elektromos összetétel kódok
M1: <6 érintkezőhöz, egyszeres blokkok használata előlapi szerelésnél beépített LED-del
M2: <6 érintkezőhöz, egyszeres és dupla blokkok használata előlapi szerelésnél beépített LED-del
M6: <2 érintkezőhöz, egyszeres blokkok használata előlapi szerelésnél beépített LED-del és transzformátorral
M10: <2 érintkezőhöz, egyszeres blokkok használata előlapi szerelésnél beépített LED-del
MF1: <2 érintkezőhöz, egyszeres blokkok használata előlapi szerelésnél beépített LED-del
MR1: <2 érintkezőhöz, egyszeres blokkok használata hátsó szerelésnél beépített LED-del
Környezeti feltételek
Védőkezelés: TC
Tárolási hőmérséklet tartomány: -40...70 °C
Működési hőmérséklet tartomány: -40...70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536 szabványnak
IP védettségi szint: IP66 és IP67, megfelel az IEC 60529 szabványnak
NEMA védettségi fokozat: NEMA 13 és NEMA 4X
IK védettségi fokozat: IK05, megfelel az IEC 62262 szabványnak
Szabványok és tanúsítványok
Megfelel a következő szabványoknak: IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, GB 14048.5, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz), megfelel az IEC 60068-2-6 szabványnak
Ütésállóság: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén, megfelel az IEC 60068-2-27 szabványnak
