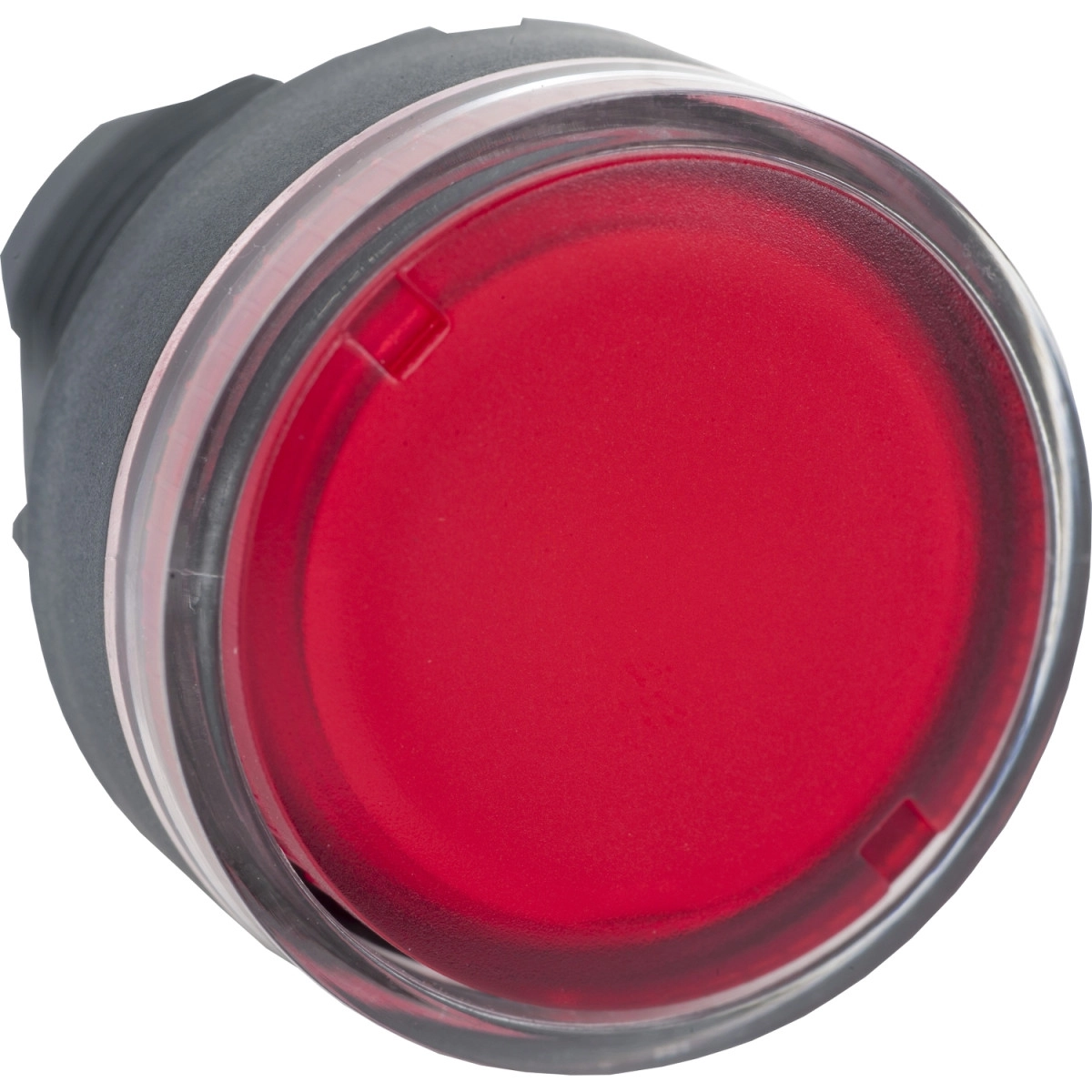

A Schneider Electric Harmony XB5 sorozat ZB5AW34 világító nyomógomb feje egy professzionális ipari vezérlőelem, amely tökéletes választás ipari automatizálási és vezérlési rendszerekhez. Ez a kiváló minőségű termék a Schneider Electric megbízhatóságát és innovációját testesíti meg, miközben felhasználóbarát kialakítása megkönnyíti a telepítést és a mindennapi használatot.
A ZB5AW34 piros színű, sima lencséjű, flush típusú kezelőfejjel rendelkezik, amely BA9s típusú izzóval működtethető. A 22 mm-es szabványos szerelési átmérőnek köszönhetően könnyedén beilleszthető a legtöbb ipari kapcsolótáblába és vezérlőpanelbe. A kezelőelem rugós visszatérő működési móddal rendelkezik, ami azt jelenti, hogy megnyomás után automatikusan visszatér alaphelyzetbe - ez ideálissá teszi indítógombként vagy pillanatnyi vezérlési funkcióknál.
A termék robusztus kialakítása kiemelkedő tartósságot biztosít, amit a 10 millió kapcsolási ciklus élettartam is bizonyít. A sötétszürke műanyag keret és a piros kezelőfej kombinációja nemcsak esztétikailag tetszetős, hanem funkcionálisan is praktikus, mivel a piros szín hagyományosan a vészleállítást vagy kritikus funkciókat jelöli az ipari környezetben. A gomb teljes védelmi szintje rendkívül magas: IP66, IP67, IP69 és IP69K fokozattal rendelkezik, ami teljes por elleni védelmet és különböző vizes környezetekben való használatot tesz lehetővé - beleértve a nagy nyomású mosást is, akár 7000000 Pa nyomással 55 °C-on, 0,1 m távolságból. A termék ütésállósága IK05 szintű, ami további védelmet biztosít a mechanikai behatások ellen.
Műszaki adatait tekintve a ZB5AW34 fejegység különböző elektromos összeállítási kódokkal kompatibilis: M7 (6-nál kevesebb érintkező használata elülső rögzítésű egyes blokkok segítségével, BA 9s-szel), M8 (6-nál kevesebb érintkező használata elülső rögzítésű egyes és kettős blokkok segítségével, BA 9s-szel), M9 (2-nél kevesebb érintkező használata elülső rögzítésű egyes blokkok segítségével, BA 9s-szel és transzformátorral), valamint MF2 (2-nél kevesebb érintkező használata elülső rögzítésű egyes blokkok segítségével BA 9s-szel). A termék széles hőmérséklet-tartományban használható, működési hőmérséklete -40 és +55 °C között, tárolási hőmérséklete pedig -40 és +70 °C között van. A ZB5AW34 számos nemzetközi szabványnak megfelel, többek között: JIS C8201-5-1, UL 508, GB 14048.5, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1 és JIS C8201-1.
Schneider Electric Harmony XB5 - ZB5AW34 - műanyag világító nyomógomb fej, Ø22, visszatérő, BA9s izzóhoz, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Komponens típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Termék kompatibilitás: BA 9s
Foglalat anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejtípus: Standard
Jelzőegység fejformája: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Piros süllyesztett, jelöletlen
További működtető információ: Sima lencsével
Kiegészítő tulajdonságok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 32 mm
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Kupak/működtető vagy lencse színe: Piros
Jelölés: Jelöletlen
Elektromos összeállítási kód: M7 a <6 érintkezőhöz egyes blokkokkal elülső rögzítéssel BA 9s-szel, M8 a <6 érintkezőhöz egyes és kettős blokkokkal elülső rögzítéssel BA 9s-szel, M9 a <2 érintkezőhöz egyes blokkokkal elülső rögzítéssel BA 9s-szel és transzformátorral, MF2 a <2 érintkezőhöz egyes blokkokkal elülső rögzítéssel BA 9s-szel
Eszköz bemutató: Alap részegységek
Környezeti adatok
Védőkezelés: TC
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…55 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, UL 508, GB 14048.5, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
