A Schneider Electric Harmony XB5 termékvonal kiváló minőségű ipari kapcsolóeszközeiről ismert, és a ZB5AW313SC0 modell sem kivétel ez alól. Ez a speciálisan tervezett világító nyomógomb fej kiválóan alkalmazható ipari környezetben, vezérlőpaneleken és gépek kezelőfelületein, ahol a megbízható működés és a jó láthatóság alapvető követelmény.

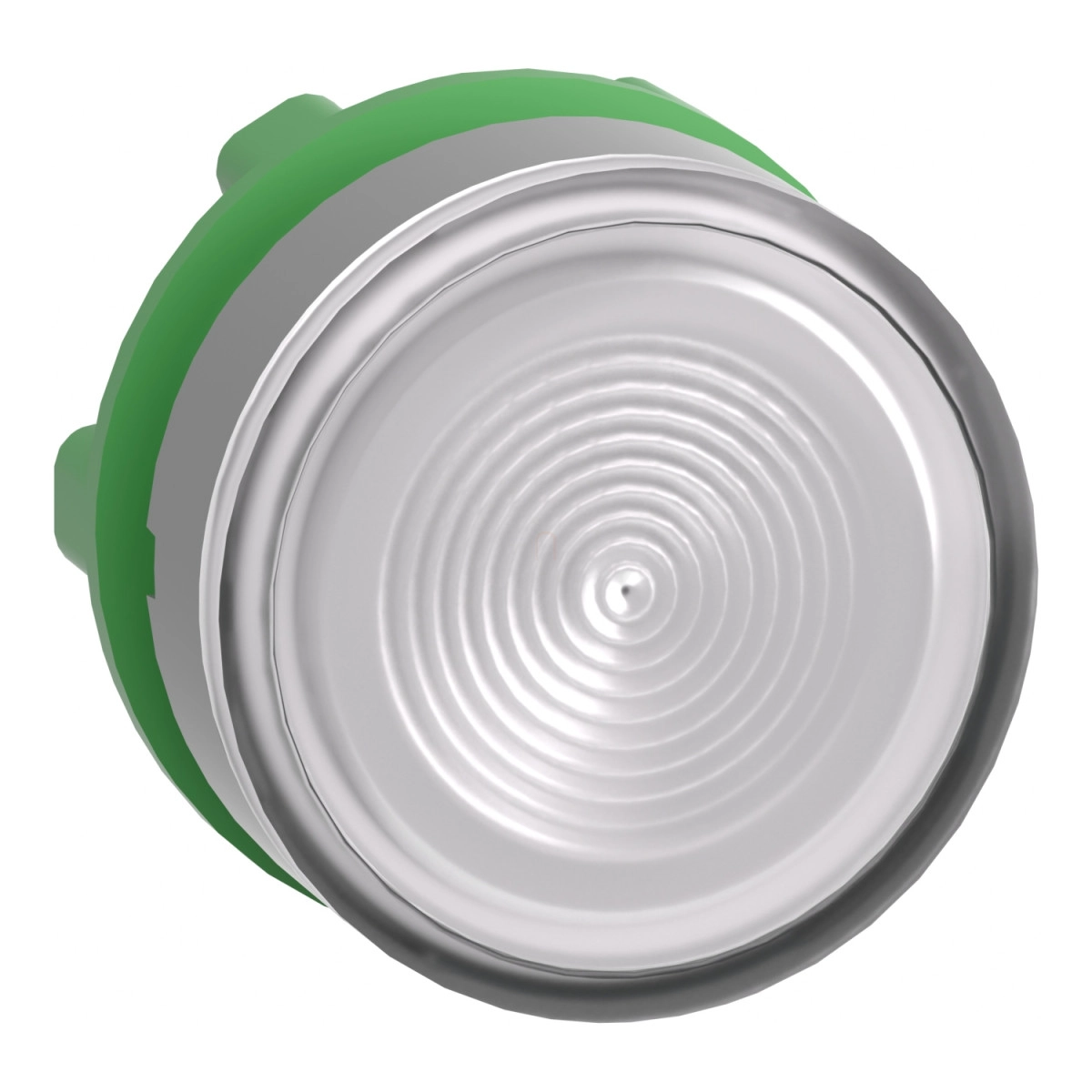

A ZB5AW313SC0 egy hornyolt lencsével ellátott, fehér, süllyesztett nyomógomb fej, szürke műanyag peremmel. Az eszköz 22 mm-es szerelőnyílásba illeszthető és univerzális LED-es megvilágítással rendelkezik, ami különösen hasznos magas környezeti megvilágítású területeken. A rugós visszatérő működési mechanizmusnak köszönhetően a nyomógomb automatikusan visszaáll alaphelyzetbe, miután elengedik, így ideális pillanatnyi vezérlési feladatokhoz.
A termék kiemelkedő műszaki jellemzői közé tartozik az IP66 és IP67 védettségi szint, ami kiváló védelmet biztosít por és víz ellen. A NEMA 13 és NEMA 4X besorolás tovább erősíti a termék megbízhatóságát zordon ipari környezetben is. Az IK05 besorolás garantálja a megfelelő ütésállóságot, míg a -40...70 °C közötti működési hőmérséklet-tartomány szélsőséges körülmények között is biztosítja a megbízható teljesítményt.
A ZB5AW313SC0 nyomógomb fej kiemelkedő mechanikai tartósságot kínál, amely akár 10 millió kapcsolási ciklusra is képes. Ez a hosszú élettartam ideálissá teszi olyan alkalmazásokhoz, ahol gyakori a kapcsolóeszköz használata. A termék ellenáll akár 7000000 Pa nyomású magasnyomású mosásnak is 55 °C-on, 0,1 m távolságból, ami különösen hasznos olyan iparágakban, ahol rendszeres tisztítást igényel a berendezés. Az eszköz rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően.
A ZB5AW313SC0 nyomógomb fej kompatibilis az univerzális LED blokkokkal, és a Harmony XB5 termékvonal különböző állomásaival, beleértve az XALD 1...5 és XALK 2...5 kivágásokat is. A termék többféle elektromos összeállítási kóddal használható, beleértve az M1, M2, M6, M10, MF1 és MR1 konfigurációkat, ami nagy rugalmasságot biztosít a különböző alkalmazási igényekhez. A különböző szerelési lehetőségek, beleértve a csavaros kapcsokkal, dugaszolható csatlakozókkal vagy nyomtatott áramköri lapra történő szerelést, tovább növelik a termék sokoldalúságát.
A Schneider Electric Harmony XB5 ZB5AW313SC0 világító nyomógomb fej számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, GB 14048.5, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványokat. A termék számos tanúsítvánnyal rendelkezik, beleértve a CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL tanúsítványokat, ami garantálja a minőséget és a megfelelőséget a különböző nemzetközi előírásoknak.
Schneider Electric Harmony XB5 - ZB5AW313SC0 - műanyag világító nyomógomb fej, Ø22, visszatérő, beépített LED - hez, hornyolt lencsével, fehér, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Eszköz rövidnév: ZB5
Kompatibilitás: Univerzális LED
Keret anyaga: Műanyag, szürke színre galvanizált
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtetés típusa: Rugós visszatérő
Működtető profil: Fehér, süllyesztett, jelöletlen
Működtető további információk: Hornyolt lencsével
Környezeti jellemző: Magas környezeti megvilágítású környezet
Műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Sapka/működtető vagy lencse színe: Fehér
Jelölés: Jelöletlen
Elektromos jellemzők
Elektromos összeállítási kód: M1 <6 érintkező egyes blokkokkal előlapi szerelésnél beépített LED-del
M2: <6 érintkező egyes és dupla blokkokkal előlapi szerelésnél beépített LED-del
M6: <2 érintkező egyes blokkokkal előlapi szerelésnél beépített LED-del és transzformátorral
M10: <2 érintkező egyes blokkokkal előlapi szerelésnél beépített LED-del
MF1: <2 érintkező egyes blokkokkal előlapi szerelésnél beépített LED-del
MR1: <2 érintkező egyes blokkokkal hátsó szerelésnél beépített LED-del
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, GB 14048.5, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listázott
Ellenállósági jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság (alternatív): 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
