A Schneider Electric Harmony XB5 - ZB5AW183SC0 egy modern, professzionális minőségű világító nyomógomb fej, amely tökéletes választás ipari vezérlőpanelekhez és vezérlőberendezésekhez. Ez a világító nyomógomb fej a Harmony XB5 termékcsalád része, amely közismert megbízhatóságáról és tartósságáról az ipari automatizálási megoldások terén.

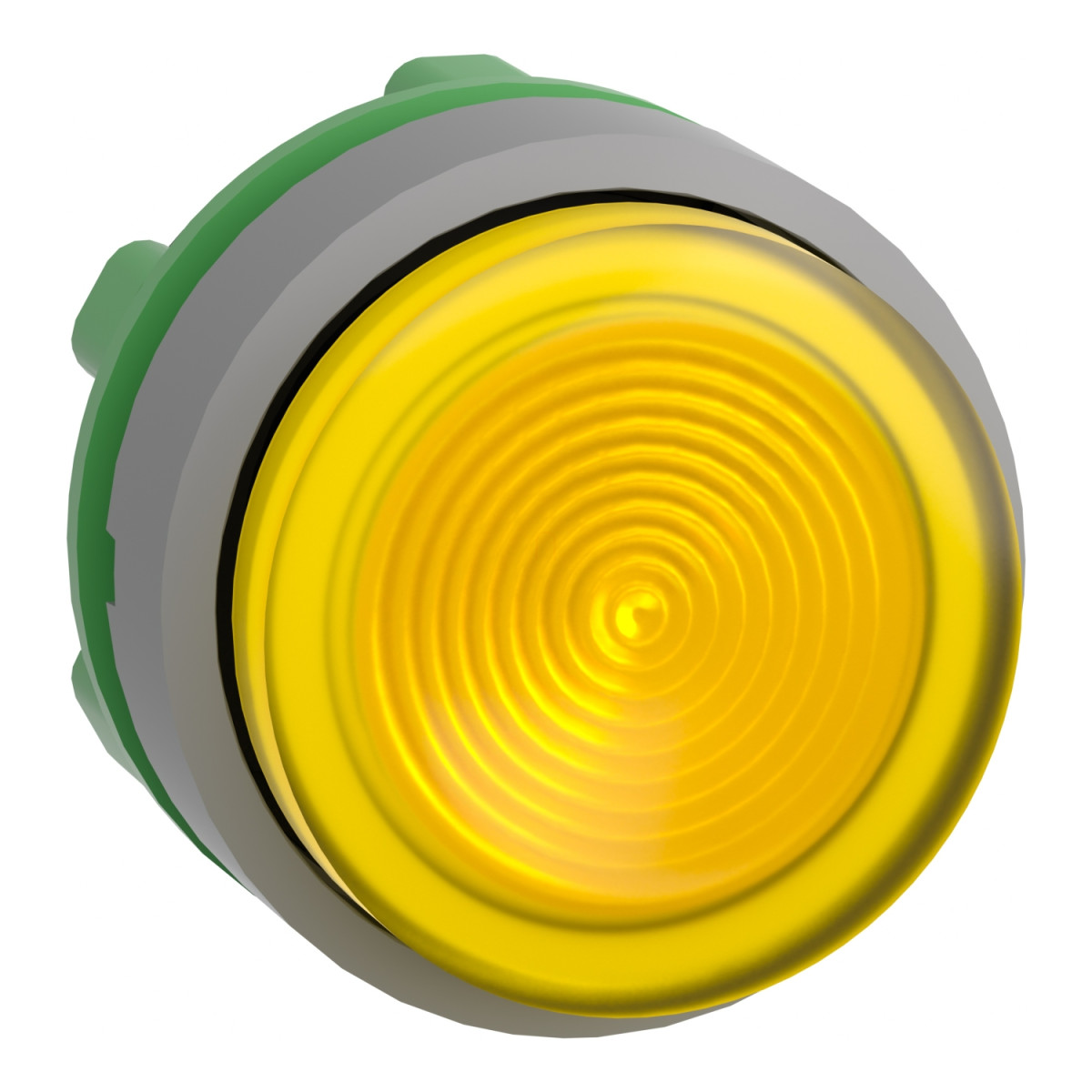

A ZB5AW183SC0 modell egy 22 mm átmérőjű kerek nyomógomb fej, sárga színű, kiemelkedő kivitelben, hornyolt lencsével. A szürke műanyag perem elegáns megjelenést kölcsönöz a terméknek, miközben a sárga színű nyomógomb kiváló láthatóságot biztosít akár nagy távolságból is. A nyomógomb különösen jól látható magas környezeti megvilágítás mellett is, így ideális választás olyan ipari környezetben, ahol a jó láthatóság kulcsfontosságú a biztonságos működés érdekében.
A ZB5AW183SC0 világító nyomógomb fej kompatibilis az univerzális LED blokkokkal, így rugalmas világítási lehetőségeket kínál. A termék rugós visszatérítésű működéssel rendelkezik, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszatér alaphelyzetbe. A nyomógomb fej jelöletlen, így szabadon feliratozható az adott alkalmazásnak megfelelően. A hornyolt lencse kialakítás nemcsak esztétikus megjelenést biztosít, hanem a fény jobb eloszlását is segíti.
Technikai szempontból a ZB5AW183SC0 nyomógomb fej rendkívül strapabíró kialakítással rendelkezik. Mechanikai élettartama lenyűgöző: 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál ipari környezetben is. A termék IP66-os védettséggel rendelkezik az IEC 60529 szabvány szerint, ami teljes porállóságot és erős vízsugár elleni védelmet jelent. Ezen felül NEMA 13 és NEMA 4X minősítéssel is rendelkezik, valamint IK05 fokozatú ütésállósággal az IEC 62262 szabvány szerint. A termék kiemelkedő környezeti ellenállóképességét mutatja, hogy ellenáll akár 7000000 Pa nyomású magasnyomású mosásnak is 55°C-on, 0,1 m távolságból.
A ZB5AW183SC0 nyomógomb fej -40°C és +70°C közötti üzemi hőmérséklet-tartományban használható, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-4, JIS C8201-5-1, UL 508, GB 14048.5, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványokat. Rendelkezik továbbá CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami globális felhasználhatóságát garantálja.
A ZB5AW183SC0 nyomógomb fej fizikai méretei kompaktnak mondhatók: 29 mm szélesség, 29 mm magasság és 33 mm mélység. A termék különböző elektromos összeállítási kódokkal használható, például M1, M2, M6, M10, MF1 és MR1 konfigurációkban, így különböző kapcsolási igényekhez illeszthető. Kompatibilis az XALD 1...5 és XALK 2...5 kivágású állomásokkal, ami tovább növeli a felhasználási lehetőségeit. A termék vibrációálló: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint ütésállósága is kiemelkedő: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB5 - ZB5AW183SC0 - műanyag világító nyomógomb fej, Ø22, visszatérő, LED - es, kiemelkedő, hornyolt lencse, sárga, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Kompatibilitás: Univerzális LED
Perem anyaga: Szürke színű műanyag
Szerelési átmérő: 22 mm
Eladási egység: 1
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Sárga, kiemelkedő, jelöletlen
Működtető kiegészítő információ: Hornyolt lencsével
Környezeti jellemző: Magas környezeti megvilágítású környezet
Kiegészítő információk
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 33 mm
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Kupak/működtető vagy lencse színe: Sárga
Jelölés: Jelöletlen
Elektromos összeállítási kódok
M1: <6 érintkezőhöz egyes blokkok használatával elülső rögzítéssel integrált LED-del
M2: <6 érintkezőhöz egyes és dupla blokkok használatával elülső rögzítéssel integrált LED-del
M6: <2 érintkezőhöz egyes blokkok használatával elülső rögzítéssel integrált LED-del és transzformátorral
M10: <2 érintkezőhöz egyes blokkok használatával elülső rögzítéssel integrált LED-del
MF1: <2 érintkezőhöz egyes blokkok használatával elülső rögzítéssel integrált LED-del
MR1: <2 érintkezőhöz egyes blokkok használatával hátsó rögzítéssel integrált LED-del
Környezeti adatok
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70°C
Üzemi környezeti hőmérséklet: -40...70°C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, JIS C8201-5-1, UL 508, GB 14048.5, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
