A Schneider Electric Harmony XB5 sorozathoz tartozó ZB5AW14 piros színű világítható nyomógomb fej kiváló minőséget képvisel az ipari kapcsolóeszközök terén. Ez a termék a nagy megbízhatóságú Harmony XB5 termékcsalád tagja, amely világszerte elismert ipari kapcsoló- és jelzőkészülékeket kínál.

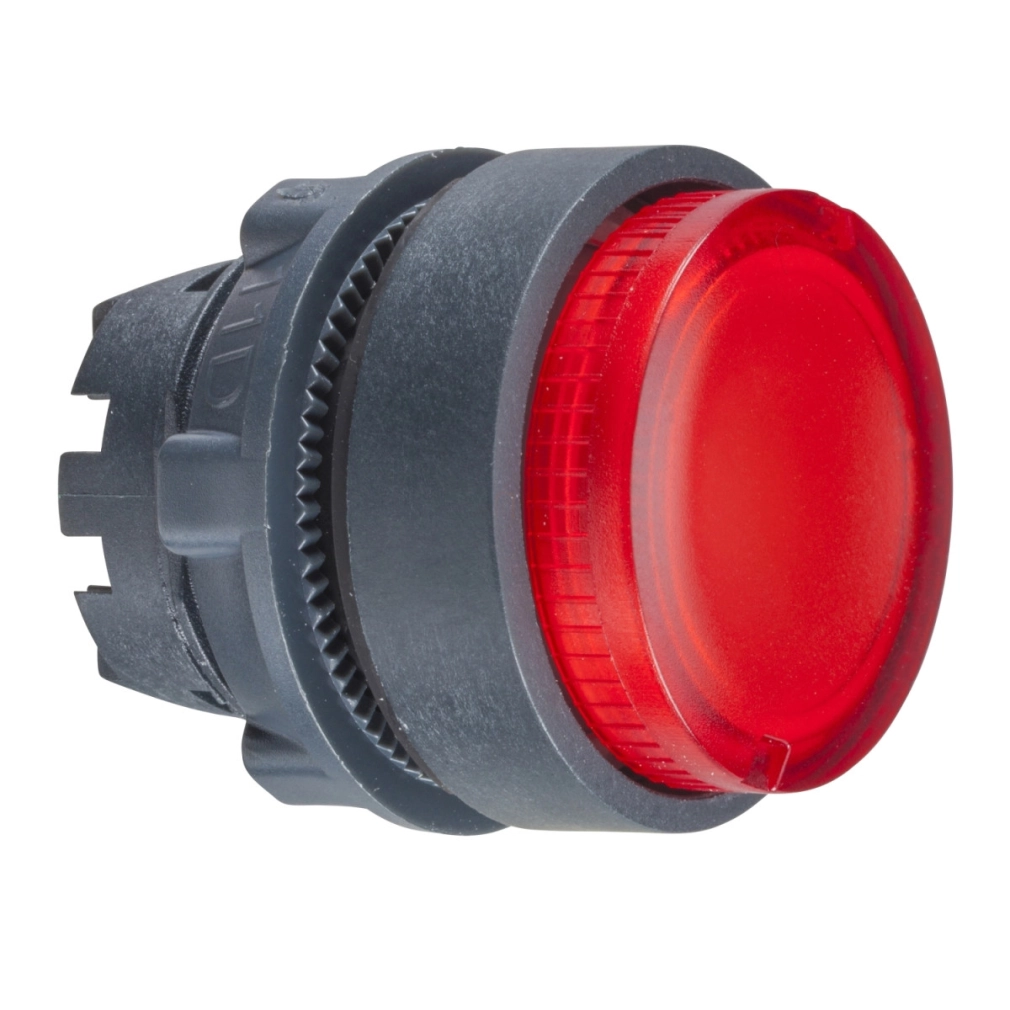

A ZB5AW14 egy 22 mm átmérőjű szerelőfuratba illeszkedő, sötétszürke műanyag kerettel rendelkező, piros színű, kiemelkedő nyomógomb fej. A nyomógomb rugós visszatérésű, jelölés nélküli kialakítású, amelyet átlátszó lencsével láttak el. A termék BA9s típusú izzóval kompatibilis, így különböző világítási lehetőségeket kínál az ipari alkalmazások során. Az alapvető részegység önmagában nem tartalmaz érintkezőblokkot vagy világítóegységet, ezeket külön kell megvásárolni a komplett működéshez.
A ZB5AW14 kiemelkedő műszaki paraméterekkel rendelkezik. Az IP66, IP69 és IP69K védettségi fokozatnak köszönhetően kiváló védelmet nyújt por és nedvesség ellen, valamint ellenáll a nagynyomású mosásnak (7000000 Pa 55°C-on, 0,1 m távolságból). A termék ütésállósága IK05 szabvány szerint minősített, és megfelel számos nemzetközi szabványnak, köztük az UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, GB 14048.5, IEC 60947-1 és JIS C8201-1 előírásoknak. A termék számos nemzetközi tanúsítvánnyal rendelkezik, mint a CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL listed minősítések.
A termék használata -40°C és +55°C közötti környezeti hőmérsékleten ajánlott, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van. Mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklus. Külső méreteire jellemző a 29 mm szélesség, 29 mm magasság és 32 mm mélység. A termék kompatibilis különböző elektromos kompozíciós kódokkal (M7, M8, M9, MF2), amelyek az érintkezők számát és elrendezését határozzák meg. A nyomógomb NEMA 13 és NEMA 4X védettségi fokozattal is rendelkezik, ami tovább növeli alkalmazási területeit.
A ZB5AW14 ideális választás vezérlőpanelek, gépek kezelőfelületei és ipari automatizálási rendszerek számára, ahol szükség van megbízható, jól látható és könnyen használható kezelőelemekre. A termék különösen ajánlott olyan környezetben, ahol fontos a por és nedvesség elleni védelem, valamint a nagy mechanikai igénybevétel elviselése. A piros szín általában vészleállítás, leállítás vagy más kiemelt figyelmeztetési funkciók jelölésére szolgál az ipari környezetben. A Schneider Electric Harmony XB5 sorozatú kapcsolóelemek moduláris felépítésüknek köszönhetően rugalmasan konfigurálhatók a különböző alkalmazási igényekhez.
Schneider Electric Harmony XB5 - ZB5AW14 - műanyag világító nyomógomb fej, Ø22, visszatérő, BA9s foglalatos, kiemelkedő, piros műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Terméktípus: Világítható nyomógomb fej
Eszköz rövid neve: ZB5
Kompatibilitás: BA 9s
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Műszaki jellemzők
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros, kiemelkedő, jelöletlen
Működtető kiegészítő információ: Átlátszó lencsével
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 32 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Sapka/működtető vagy lencse színe: Piros
Jelölés: Jelöletlen
Elektromos jellemzők
Elektromos összetételi kód:
M7 - legfeljebb 6 érintkező, egyblokk előlapról szerelhető BA 9s foglalattal
M8 - legfeljebb 6 érintkező, egy- és kétblokkos előlapról szerelhető BA 9s foglalattal
M9 - legfeljebb 2 érintkező, egyblokk előlapról szerelhető BA 9s foglalattal és transzformátorral
MF2 - legfeljebb 2 érintkező, egyblokk előlapról szerelhető BA 9s foglalattal
Környezeti feltételek
Védőkezelés: TC
Működési környezeti hőmérséklet: -40...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, GB 14048.5, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
