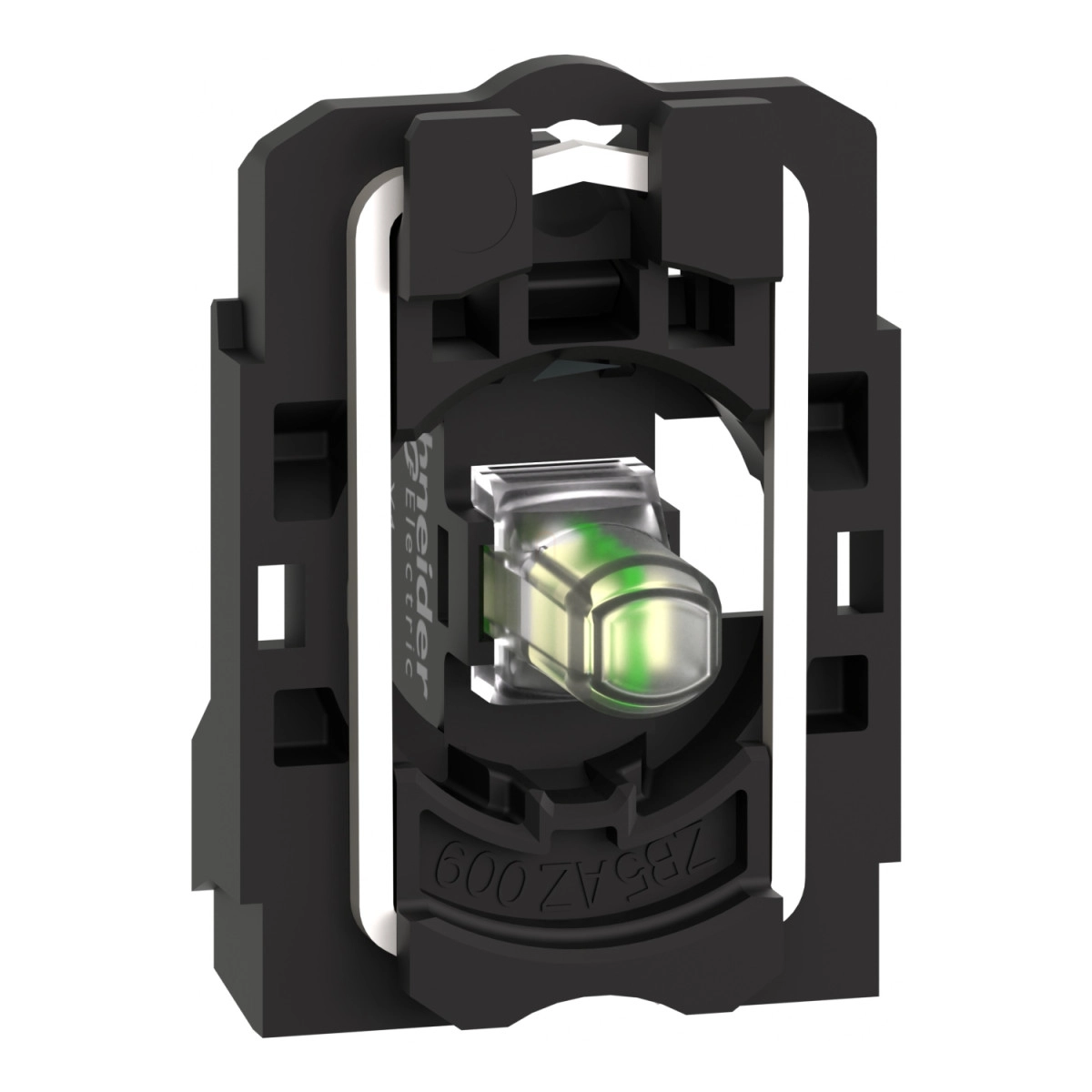

A Schneider Electric Harmony XB5 sorozathoz tartozó ZB5AVM1 jelzőlámpa egy komplett test és fényforrás egység, amely kiváló minőségű, megbízható jelzési megoldást kínál ipari környezetben. Ez a műanyag házas, fehér fényű, univerzális LED jelzőlámpa 230-240V AC tápfeszültséggel működik, így tökéletes választás különböző vezérlőpanelekbe és kapcsolótáblákba történő beépítésre.
A Harmony XB5 termékcsalád részeként a ZB5AVM1 jelzőlámpa ötvözi a kompakt méreteket és a nagy teljesítményt. A termék méreteinek köszönhetően - 30 mm szélesség, 42 mm magasság és 32 mm mélység - könnyedén illeszthető különböző panelekbe. A szabványos 22,5 mm átmérőjű furatba szerelhető, a mellékelt műanyag rögzítő aljzattal biztonságosan rögzíthető. A csavaros csatlakozókkal rendelkezik, amelyek lehetővé teszik akár 2 x 1,5 mm² keresztmetszetű kábelvéggel ellátott vezeték vagy legalább 1 x 0,22 mm² keresztmetszetű kábelvég nélküli vezeték csatlakoztatását, az IEC 60947-1 szabványnak megfelelően.
A ZB5AVM1 jelzőlámpa kiváló elektromos tulajdonságokkal rendelkezik. A 230-240V AC 50/60 Hz tápfeszültség mellett 14 mA áramfelvétellel működik, üzemi feszültségtartománya 195-264V AC. A beépített univerzális LED fényforrásnak köszönhetően rendkívül hosszú, 100.000 órás élettartammal rendelkezik névleges feszültségen és 25°C környezeti hőmérsékleten. A lámpa állandó (Steady) jelzést biztosít, ami egyenletes, folyamatos fényjelzést jelent. A fehér színű fényforrás tökéletes általános állapotjelzéshez. Az integrált LED technológiának köszönhetően nincs szükség izzócserére, így karbantartási igénye minimális.
A termék kiemelkedő védelmi szinttel rendelkezik: 600V névleges szigetelési feszültség (Ui) 3-as szennyezettségi fokozat mellett, 6kV névleges lökőfeszültség-állóság (Uimp) az IEC 60947-1 szabvány szerint. Az elektromos zavarások ellen is megfelelő védelmet nyújt, 2kV gyors tranziens ellenállással az IEC 61000-4-4 szerint és 1kV túlfeszültség állósággal az IEC 61000-4-5 szerint. Elektromágneses zavarvédelem szempontjából is kiváló, 10V/m elektromágneses tér elleni védelem az IEC 61000-4-3 szerint, 6kV érintkezési és 8kV légköri elektrosztatikus kisülés elleni védelem az IEC 61000-2-6 szerint. A termék B osztályú elektromágneses kibocsátási besorolással rendelkezik az IEC 55011 szabvány alapján.
Schneider Electric Harmony XB5 - ZB5AVM1 - műanyag jelzőlámpa LED blokk rögzítő aljzattal, 230VAC, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Komplett test/fényforrás egység
Eszköz rövid neve: ZB5
Rögzítő gallér anyaga: Műanyag
Eladási egység: 1
Csatlakozások - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szabvány szerint
Csavaros szorítókapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szabvány szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Fehér
Kiegészítő jellemzők
CAD szélesség: 30 mm
CAD magasság: 42 mm
CAD mélység: 32 mm
Kapcsok leírása ISO n°1: (X1-X2)PL
Meghúzási nyomaték: 0,8…1,2 Nm az IEC 60947-1 szabványnak megfelelően
Csavarfej formája: Kereszthornyú, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyú, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis Ø 4 mm lapos csavarhúzóval
Hornyos, kompatibilis Ø 5,5 mm lapos csavarhúzóval
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szabványnak megfelelően
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szabványnak megfelelően
Jelzési típus: Állandó
[Us] névleges tápfeszültség: 230...240 V AC 50/60 Hz-en
Tápfeszültség határértékek: 195…264 V AC
Áramfogyasztás: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szabványnak megfelelően
Eszköz bemutatása: Alap részegységek
Környezet
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklet: -40…70 °C
Üzemi környezeti levegő hőmérséklet: -40…70 °C
Elektromos áramütés elleni védelem: II. osztály az IEC 60536 szerint
Szabványok
Szabványok: JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartása), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szabványnak megfelelően
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szabványnak megfelelően
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém alkatrészeken) az IEC 61000-2-6 szabványnak megfelelően
8 kV szabad levegőben (szigetelő alkatrészeken) az IEC 61000-2-6 szabványnak megfelelően
Elektromágneses sugárzás: B osztály az IEC 55011 szabványnak megfelelően
