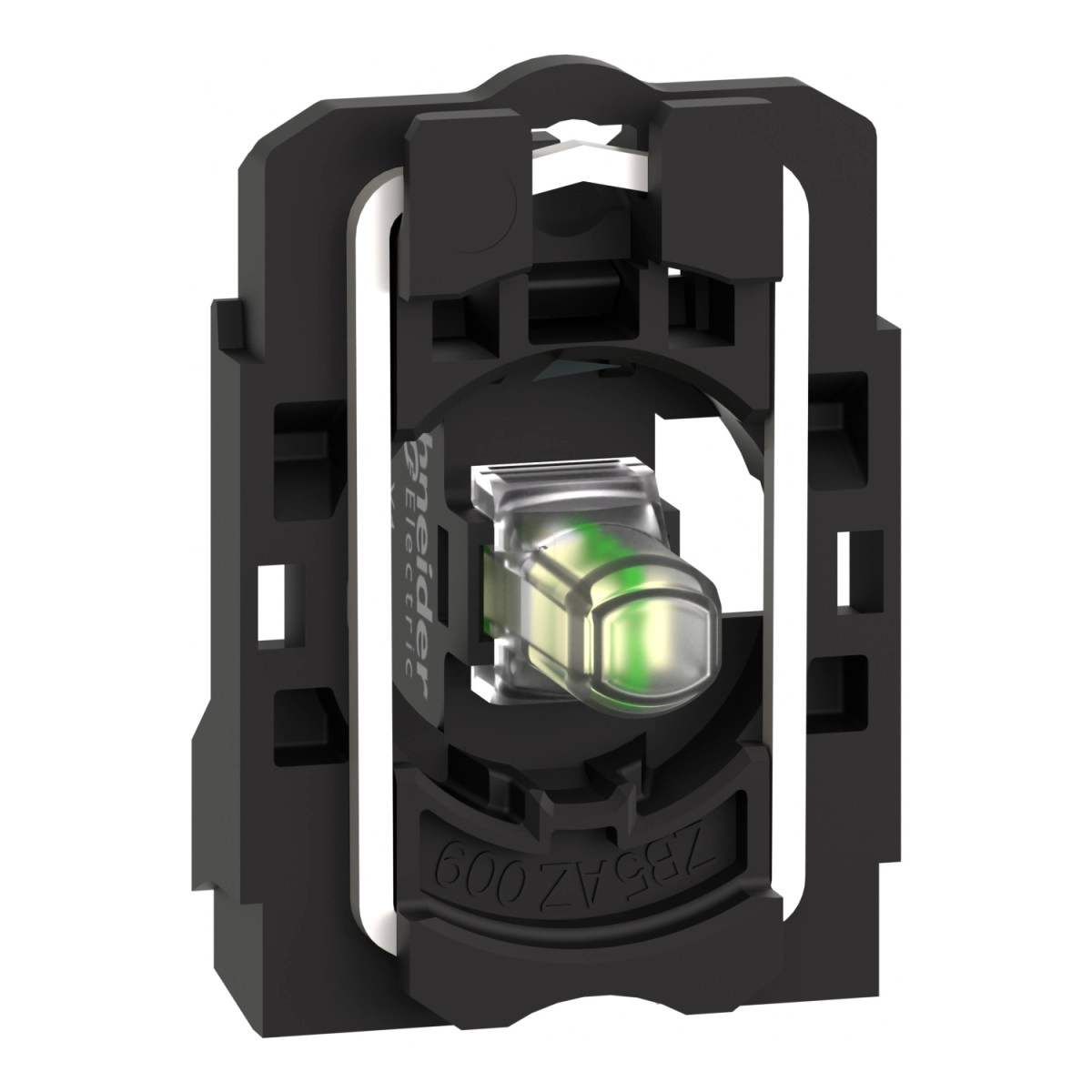

A Schneider Electric Harmony XB5 termékcsaládhoz tartozó ZB5AVB1 jelzőlámpa egy komplett test/fényblokk szerelvény, amely számos ipari és kereskedelmi alkalmazás megbízható vizuális jelzésére kínál elegáns megoldást. Ez a műanyag rögzítőgyűrűvel ellátott, univerzális LED egység 24V AC/DC tápfeszültséggel működik, és kifejezetten tartós kialakítással rendelkezik.
A ZB5AVB1 jelzőlámpa fehér fénnyel rendelkezik, amely kiváló láthatóságot biztosít különböző környezeti feltételek mellett is. A beépített LED technológia rendkívül hosszú, 100 000 órás élettartamot kínál névleges feszültség mellett, 25 °C-os környezeti hőmérsékleten. Ez a kiemelkedő élettartam minimális karbantartási igényt jelent, így csökkentve a teljes életciklusra vetített költséget. Az eszköz állandó jelzéstípust biztosít, ami egyértelmű visszajelzést ad a rendszer állapotáról.
A termék kiemelkedő elektromos jellemzőkkel rendelkezik, beleértve a 600 V névleges szigetelési feszültséget (3-as szennyezettségi fokozat mellett, az IEC 60947-1 szabványnak megfelelően), valamint a 6 kV névleges impulzus-állóságot. A tápfeszültség-tartomány 19,2-30 V DC és 21,6-26,4 V AC között van, így rugalmas beépítési lehetőségeket kínál különböző rendszerekben. A jelzőlámpa áramfelvétele mindössze 18 mA, ami energiahatékony működést biztosít. A termék számos nemzetközi szabványnak megfelel, köztük az IEC 60947-5-1, UL 508 és CSA C22.2 No 14 előírásoknak, továbbá különböző tanúsítványokkal rendelkezik, mint CSA, DNV, BV, LROS és UL.
A ZB5AVB1 jelzőlámpa kiváló környezeti ellenálló képességgel rendelkezik. Széles működési hőmérséklet-tartománya (-40...+70 °C) lehetővé teszi a megbízható teljesítményt szélsőséges körülmények között is. Védve van az elektromágneses zavarok ellen is, 10 V/m elektromágneses térellenállással az IEC 61000-4-3 szabvány szerint, valamint 2 kV-os gyors tranziens ellenállással az IEC 61000-4-4 szabványnak megfelelően. Az eszköz II-es osztályú érintésvédelmi besorolással rendelkezik az IEC 60536 szerint, ami fokozott biztonságot nyújt a felhasználók számára. Kiemelkedő mechanikai védelem jellemzi, 5 gn rezgésállóság (f=2...500 Hz) és 30/50 gn ütésállóság formájában, ami alkalmassá teszi ipari környezetben történő használatra. A termék csavaros kapocsterminálokkal rendelkezik, ami lehetővé teszi a legfeljebb 2 x 1,5 mm² keresztmetszetű kábelek csatlakoztatását kábelvéggel, illetve legalább 1 x 0,22 mm² keresztmetszetű kábelek csatlakoztatását kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A meghúzási nyomaték 0,8-1,2 Nm között van.
Schneider Electric Harmony XB5 - ZB5AVB1 - műanyag jelzőlámpa LED blokk rögzítő aljzattal, 24VAC/DC, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Komplett test/fényblokk szerelvény
Eszköz rövid neve: ZB5
Rögzítőgyűrű anyaga: Műanyag
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Fényforrás foglalat: Beépített LED
Fényforrás színe: Fehér
Kiegészítő jellemzők
CAD teljes szélesség: 30 mm
CAD teljes magasság: 42 mm
CAD teljes mélység: 32 mm
Kapcsok leírása ISO n°1: (X1-X2)PL
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis Ø 4 mm lapos csavarhúzóval
Hornyos, kompatibilis Ø 5,5 mm lapos csavarhúzóval
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
[Us] névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Tápfeszültség határok: 19,2...30 V DC
21,6...26,4 V AC
Áramfogyasztás: 18 mA
Élettartam: 100000 h névleges feszültségnél és 25 °C-on
Túlfeszültség ellenállás: 1 kV az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeléshez: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II-es osztály az IEC 60536 szerint
Szabványok: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Gyors tranziensek elleni védelem: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezők elleni védelem: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülés elleni védelem: 6 kV érintkezéskor (fém részeken) az IEC 61000-2-6 szerint
8 kV levegőben (szigetelő részeken) az IEC 61000-2-6 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
