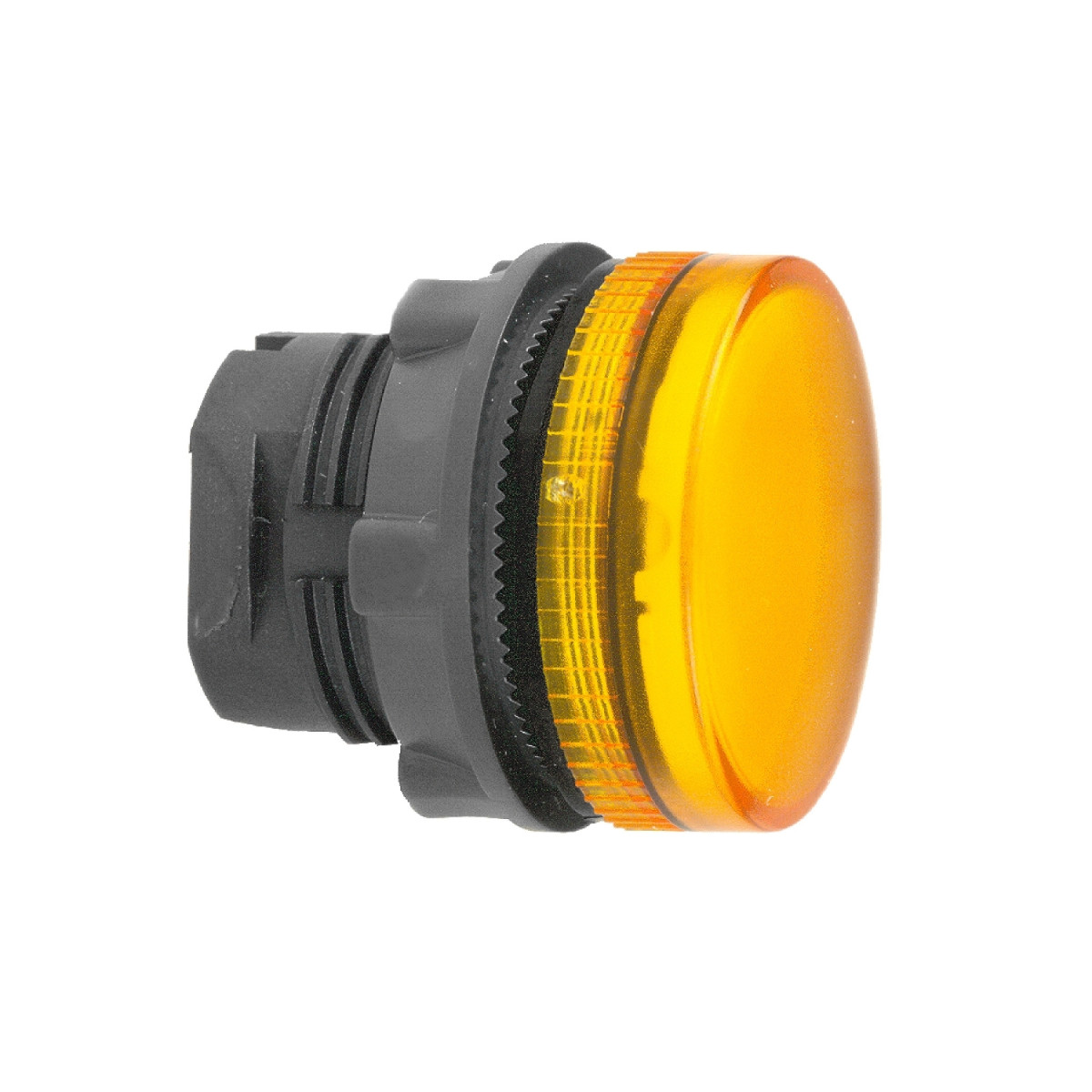

A Schneider Electric Harmony XB5 termékcsalád részét képező ZB5AV05S jelzőlámpa fej egy kiváló minőségű ipari vezérlőeszköz, amely tökéletes választás gépek, berendezések és vezérlőpanelek vizuális jelzéseinek megjelenítésére. Ez a narancssárga színű, műanyag jelzőlámpa fej a Harmony XB5 szériára jellemző megbízhatóságot és tartósságot képviseli, miközben elegáns és funkcionális kialakítása lehetővé teszi a könnyű beépíthetőséget különböző ipari környezetekben.
A ZB5AV05S jelzőlámpa fej 22 mm átmérőjű szerelőnyílásba illeszthető, így kompatibilis a legtöbb szabványos vezérlőpanellel és berendezéssel. A termék BA9s alapú izzóval működik, hornyolt lencsével rendelkezik, amely optimális fényszórást biztosít, így a jelzés jól látható akár távolabbról vagy szélsőséges fényviszonyok között is. A sötétszürke műanyag keret és a narancssárga lencse kombinációja nem csak esztétikus megjelenést, de kitűnő láthatóságot is biztosít, ami kritikus ipari környezetekben.
A ZB5AV05S jelzőlámpa fej kiemelkedő műszaki paraméterekkel rendelkezik. Az IP66, IP67, IP69 és IP69K védettségi fokozatnak köszönhetően tökéletesen ellenáll a pornak és a víznek, valamint a nagynyomású mosásnak (7000000 Pa nyomásig 55°C-on), így ideális választás olyan környezetben, ahol a készülékeket rendszeresen tisztítani kell. A termék -40°C és +70°C közötti üzemi hőmérsékleten használható, ami lehetővé teszi a szélsőséges körülmények közötti alkalmazást is. Az IK05 fokozatú ütésállósággal rendelkezik az IEC 50102 szabvány szerint, valamint ellenáll a rezgésnek (5 gn) és a rázkódásnak (akár 50 gn).
A ZB5AV05S jelzőlámpa fej különböző elektromos konfigurációkban használható: P3 kóddal előlapi szereléssel BA 9s izzóval, P4 kóddal előlapi szereléssel BA 9s izzóval és transzformátorral, valamint PF2 kóddal előlapi szereléssel BA 9s izzóval. A termék kompatibilis az XALD 1-5 kivágásokkal és az XALK 2-5 kivágásokkal rendelkező vezérlőállomásokkal. A jelzőlámpa fej méretei: 29 mm széles, 29 mm magas és 31 mm mély, és szabványos (kerek) kialakítással rendelkezik. A termék tervezése során figyelembe vették a nemzetközi szabványokat, köztük az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-5, UL 508, JIS C8201-1 és JIS C8201-5-1 előírásokat, így globális felhasználásra alkalmas.
Schneider Electric Harmony XB5 - ZB5AV05S - műanyag jelzőlámpa fej, Ø22, BA9s izzós jelzőlámpához, hornyolt lencse, narancssárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Jelzőlámpa fej
Termék kompatibilitás: BA 9s
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Szabványos
Jelzőegység fej alakja: Kerek
Sapka/működtető vagy lencse színe: Sárga
Működtető kiegészítő információ: Hornyolt lencsével
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomás neve: XALD 1...5 kivágások, XALK 2...5 kivágások
Elektromos összetételi kód: P3 előlapi szereléssel BA 9s-vel, P4 előlapi szereléssel BA 9s-vel és transzformátorral, PF2 előlapi szereléssel BA 9s-vel
Eszköz bemutatása: Alap elem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok
JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-5, UL 508, JIS C8201-1
Környezeti jellemző
Magas környezeti megvilágítási környezet
Rezgésállóság
5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
