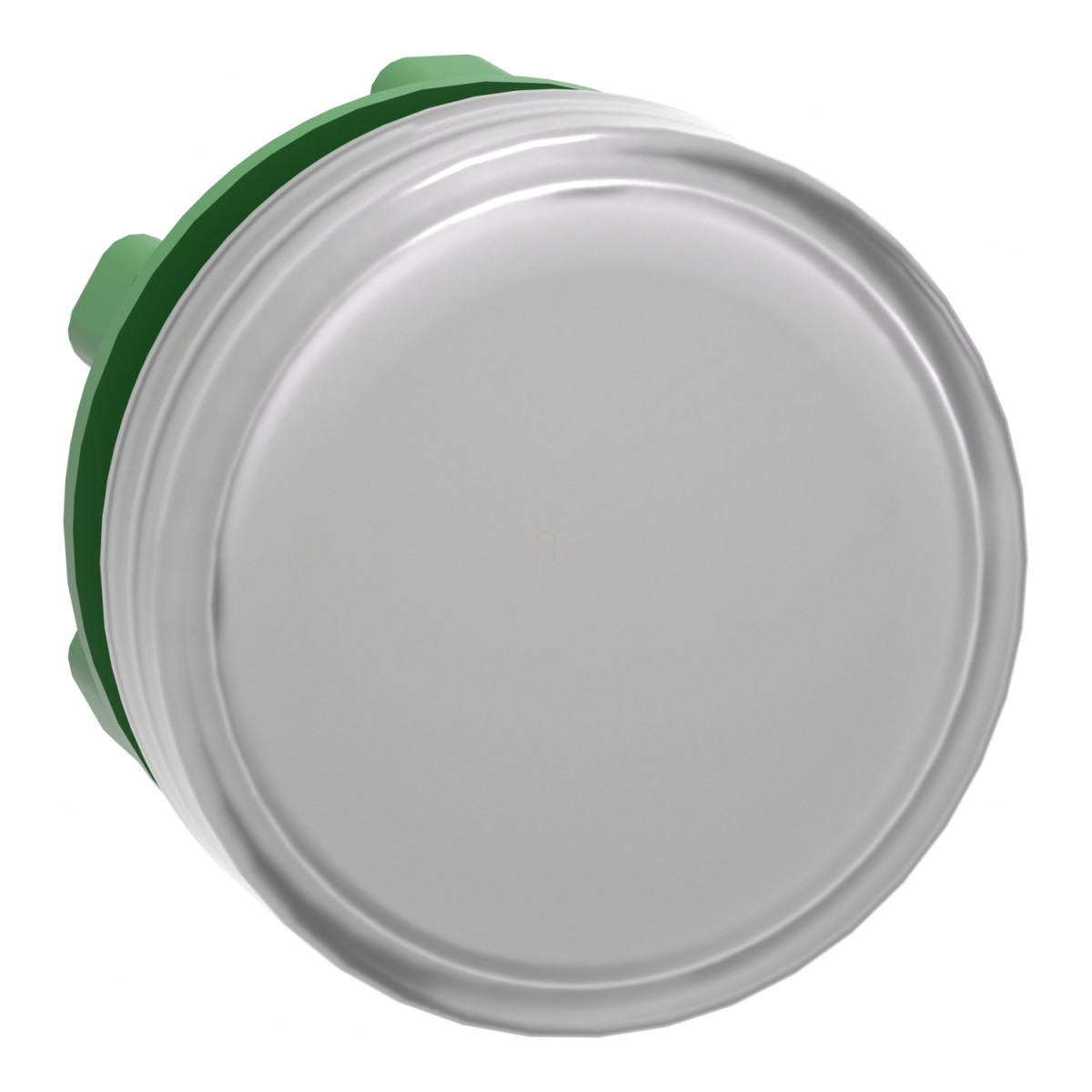

A Schneider Electric Harmony XB5 termékkategória ZB5AV013 jelzőlámpa fej egy kiváló minőségű ipari vezérlőeszköz, amely kifejezetten LED jelzőlámpákhoz lett kifejlesztve. Ez a fehér színű, műanyag jelzőlámpa fej a Harmony XB5 termékcsalád egyik alapvető eleme, amely széles körben használható különböző ipari automatizálási és vezérlési alkalmazásokban.
A ZB5AV013 egy standard kialakítású jelzőlámpa fej, amelynek szerelési átmérője 22 mm, így könnyen integrálható a legtöbb szabványos kezelőpanel kialakításba. A termék sima lencsével rendelkezik, és kifejezetten a BA9s foglalatú fényforrásokhoz lett tervezve. A Schneider Electric fontos információként közli, hogy a termék megjelenésében változás történhetett, de ez nem befolyásolja annak funkcionalitását és biztonságát. A termék kompatibilis a gyártó Universal LED blokkjaival, így rugalmasan használható különböző vezérlési rendszerekben.
A ZB5AV013 jelzőlámpa fej sötétszürke műanyag kerettel és fehér lencsével/burkolattal rendelkezik. Körkörös jelzőegység fejformával bír, amely esztétikus megjelenést biztosít a vezérlőpanelen. A termék fizikai méretei kompaktak: a CAD szerinti teljes szélessége és magassága egyaránt 29 mm, míg a mélysége 31 mm. Ezek a dimenziók lehetővé teszik a könnyű beépíthetőséget még zsúfolt vezérlőpanelekbe is.
A ZB5AV013 kimagasló környezeti védelmi tulajdonságokkal rendelkezik, amelyek biztosítják a megbízható működést még extrém körülmények között is. IP66, IP67, IP69 és IP69K védettségi besorolásokkal rendelkezik a vonatkozó nemzetközi szabványok szerint, ami teljes por elleni védelmet és különböző fokú víz elleni védelmet jelent, beleértve a nagynyomású mosást is (7000000 Pa nyomásig 55°C-os vízhőmérséklet mellett, 0,1 m távolságból). A termék NEMA 13 és NEMA 4X védettségi besorolással is rendelkezik, valamint IK05 fokozatú ütésállósággal bír az IEC 50102 szabvány szerint. A ZB5AV013 rendkívül széles hőmérsékleti tartományban (-40°C és +70°C között) használható, mind működési, mind tárolási szempontból.
A ZB5AV013 jelzőlámpa fej kimagasló rezgés- és ütésállósággal rendelkezik: 5 gn rezgésállóság (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint 30 gn (18 ms időtartam) és 50 gn (11 ms időtartam) ütésállóság félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint. Ez a jelzőlámpa fej kompatibilis többféle elektromos összeállítással is, beleértve az előlapi szerelésű integrált LED-del (P1, PF1), előlapi szerelésű integrált LED-del és transzformátorral (P2), valamint hátsó szerelésű integrált LED-del (PR1) ellátott konfigurációkat. Ez a rugalmasság lehetővé teszi, hogy a felhasználó a specifikus alkalmazási igényeknek megfelelően választhassa meg a megfelelő szerelési és csatlakoztatási módot.
Schneider Electric Harmony XB5 - ZB5AV013 - műanyag jelzőlámpa fej, Ø22, LED jelzőlámpához, fehér műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Jelzőlámpa fej
Termék kompatibilitás: Universal LED
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejformája: Kör alakú
Kupak/kezelő vagy lencse színe: Fehér
Kezelő kiegészítő információ: Sima lencsével
Méret adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Kompatibilitás és használat
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: P1 előlapi szerelés integrált LED-del, P2 előlapi szerelés integrált LED-del és transzformátorral, PF1 előlapi szerelés integrált LED-del, PR1 hátsó szerelés integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környező levegő hőmérséklete tároláskor: -40...70 °C
Környező levegő hőmérséklete működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Mechanikai ellenálló képesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
