A Schneider Electric Harmony XB5 ZB5AT844 vészleállító nyomógomb fej a biztonságtechnikai kapcsolók megbízható és széles körben elismert kategóriájából származik, amely tökéletesen alkalmas veszélyes gépek és berendezések azonnali leállítására. Ez a prémium minőségű vészleállító gomb a Harmony XB5 termékcsalád része, amely világszerte ismert a kiváló megbízhatóságáról és tartósságáról ipari környezetben.

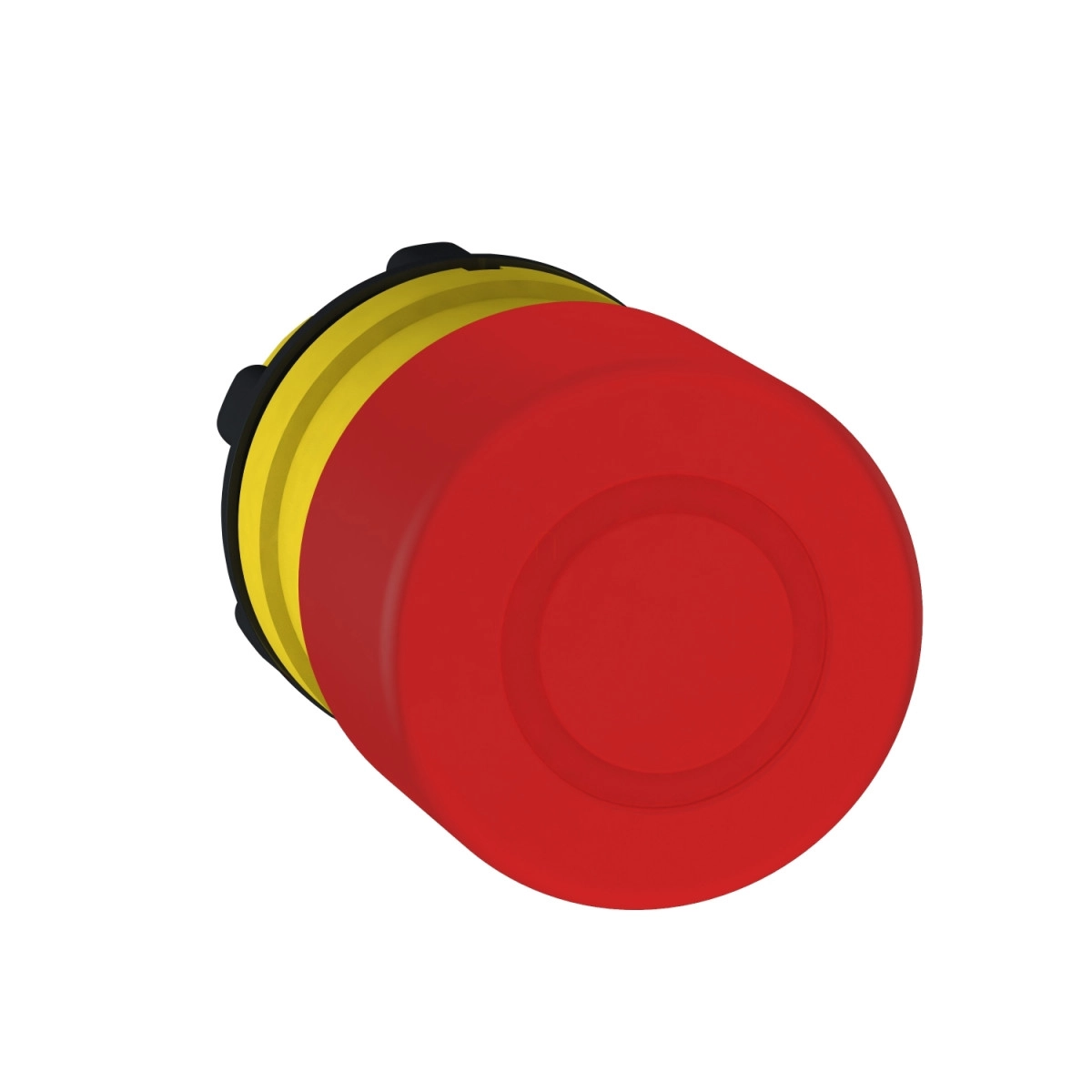

A ZB5AT844 egy gombafejű vészleállító nyomógomb fej, amely 30 mm átmérőjű, feltűnő piros színű, és 22 mm-es szabványos szerelőnyílásba illeszthető. A termék működési mechanizmusa trigger action és mechanikus reteszelés elvén alapul, ami azt jelenti, hogy a gomb megnyomásakor reteszelődik a benyomott állapotban, és csak húzással (push-pull módszerrel) lehet visszaállítani alaphelyzetbe. Ez a konstrukció megfelel a legszigorúbb biztonsági előírásoknak és szabványoknak, beleértve az IEC 60947-5-5 és ISO 13850 vészleállítókra vonatkozó nemzetközi szabványokat is. A reteszelő funkció biztosítja, hogy a vészhelyzet megszüntetése előtt a gépet ne lehessen véletlenül újraindítani.
A termék műszaki paraméterei kimagasló minőséget és tartósságot tükröznek. A ZB5AT844 fej anyaga sötétszürke műanyag, amely nemcsak esztétikus, hanem ellenáll a különböző ipari környezeti hatásoknak is. A gomb védettsége IP66, IP67, IP69 és IP69K besorolású, ami teljes por elleni védelmet és erős vízsugár, illetve nagynyomású mosás elleni védelmet biztosít. Ez különösen előnyös olyan környezetben, ahol a berendezéseket rendszeresen tisztítani kell, például élelmiszeripari vagy gyógyszeripari alkalmazásoknál. A termék továbbá ellenáll akár 7000000 Pa nyomású nagynyomású mosásnak is 55°C-on, 0,1 méter távolságból. Az IK03 besorolás megfelelő ütésállóságot garantál.
A mechanikai tartósságot illetően a ZB5AT844 kiemelkedő, hiszen 300000 kapcsolási ciklust képes megbízhatóan teljesíteni. A termék -40°C és +70°C közötti hőmérséklet-tartományban üzemeltethető és tárolható, ami rendkívül széles alkalmazási lehetőségeket biztosít különböző környezeti feltételek mellett. Ellenáll a vibrációnak 5 gn erősségig (f= 2-500 Hz frekvenciatartományban), valamint a mechanikai sokknak, amely 30 gn (18 ms időtartamú) vagy 50 gn (11 ms időtartamú) félszinusz hullám gyorsulás esetén is megfelelő működést garantál.
A Schneider Electric Harmony XB5 ZB5AT844 vészleállító gomb fejhez többféle elektromos összeállítás csatlakoztatható a különböző kódoknak megfelelően (C7, C8, C11, C15, SF1, SR1, C10). Ez lehetővé teszi, hogy maximum 4 érintkezőt használhassunk különböző konfigurációkban, rugalmasan alkalmazkodva a specifikus alkalmazási követelményekhez. A fej kompatibilis az XALD és XALK 1-5 kivágásos állomásokkal, így könnyen integrálható meglévő rendszerekbe is. A ZB5 kompatibilitási kód tovább bővíti a felhasználási lehetőségeket a Harmony termékcsaládon belül.
Schneider Electric Harmony XB5 - ZB5AT844 - műanyag vészleállító nyomógomb fej, Ø22, Ø30 gombafejű, húzásra kioldó, piros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Vészleállító nyomógomb fej
Termék rendeltetése: Vészleállító nyomógomb
Rövid terméknév: ZB5
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22 mm
Minimális rendelési egység: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Trigger működés és mechanikus reteszelés
Visszaállítás: Push-pull (húzásra kioldó)
Működtető profil: Piros gombafejű Ø 30 mm, jelölés nélkül
Eszköz megjelenése: Alap elem
Kiegészítő információk
CAD szélesség: 30 mm
CAD magasság: 30 mm
CAD mélység: 56 mm
Mechanikai élettartam: 300000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 1...5 kivágás
Elektromos összeállítási kód: C7 - <4 érintkező egyedüli blokkok használatával első rögzítésben, C8 - <4 érintkező egyedüli és dupla blokkok használatával első rögzítésben, C11 - <3 érintkező egyedüli blokkok használatával első rögzítésben, C15 - <1 érintkező egyedüli blokkok használatával első rögzítésben, SF1 - <3 érintkező egyedüli blokkok használatával első rögzítésben, SR1 - <3 érintkező egyedüli blokkok használatával hátsó rögzítésben, C10 - <4 érintkező egyedüli és dupla blokkok használatával első rögzítésben
Kompatibilitási kód: ZB5
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, UL 508, IEC 60947-5-5, JIS C8201-5-1, GB 14048.5, ISO 13850, IEC 60947-1, IEC 60204-1, IEC 60364-5-53, IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
