A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AT84 vészleállító nyomógomb fej ideális megoldást kínál ipari és kereskedelmi alkalmazásokban, ahol a gyors és megbízható vészleállítási funkciók elengedhetetlenek. Ez a prémium minőségű, sötétszürke műanyag házas komponens a szabványos, 22 mm-es szerelőfuratba illeszthető, és megfelel a legszigorúbb nemzetközi biztonsági előírásoknak és normáknak.

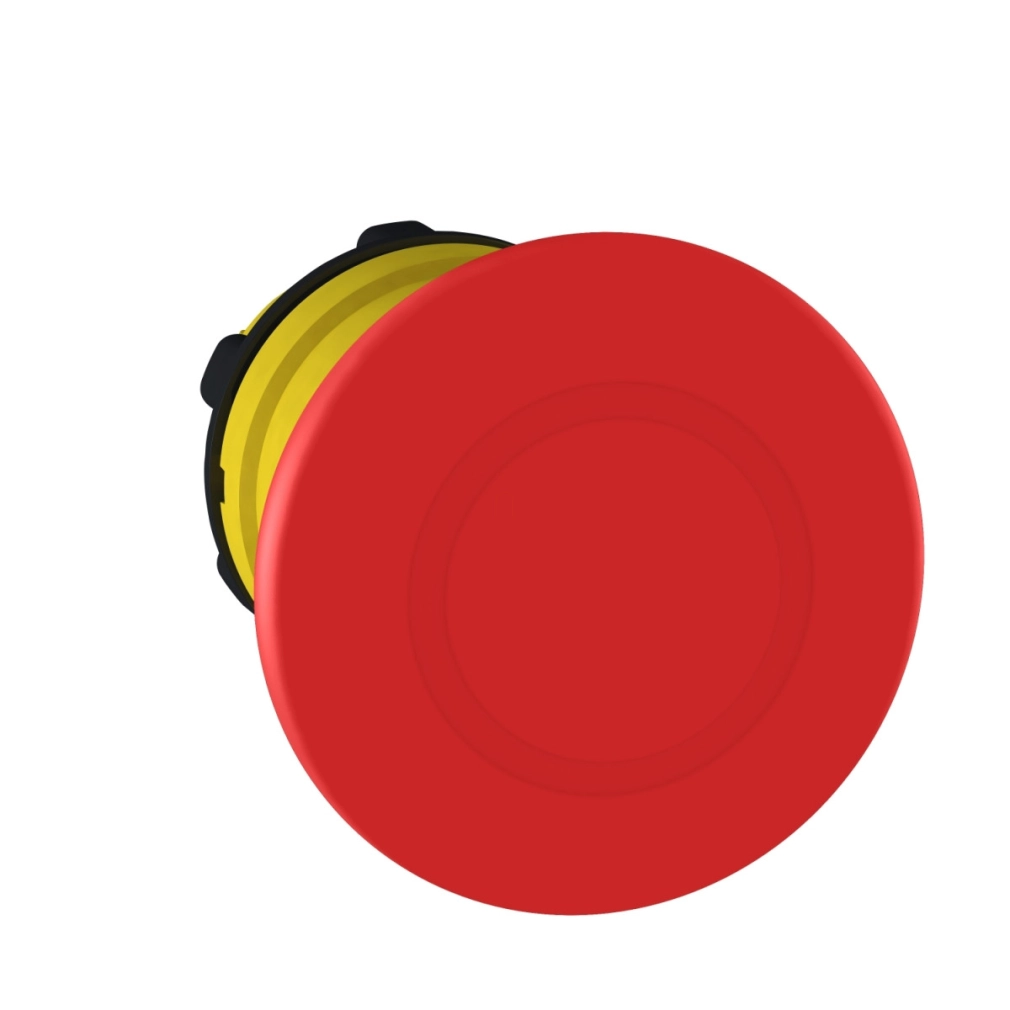

A ZB5AT84 vészleállító gomb feltűnő, 40 mm átmérőjű piros gombafejes kialakítása a jó láthatóságot és a könnyű hozzáférhetőséget szolgálja vészhelyzetekben. A húzásra kioldó (push-pull) működtetés megbízható mechanikai reteszelést biztosít, amely az ISO 13850 és IEC 60947-5-5 szabványoknak megfelelően aktiválás után rögzített állapotban marad, amíg manuálisan ki nem oldják. Ez a típusú működtetés különösen fontos olyan környezetekben, ahol a véletlen újraindítást feltétlenül meg kell akadályozni.
A termék kiemelkedő műszaki paraméterei között szerepel a 300 000 ciklusos mechanikai élettartam, amely hosszú távú, megbízható működést garantál még a legigényesebb ipari környezetekben is. Az IP66, IP67, IP69 és IP69K védettségi szinteknek köszönhetően a nyomógomb tökéletesen ellenáll a pornak, a víznek, és akár nagy nyomású, magas hőmérsékletű vízsugárnak is (7000000 Pa 55 °C-on), így tökéletesen alkalmazható mosodákban, élelmiszeripari létesítményekben vagy más, rendszeres tisztítást igénylő környezetben. A NEMA 13 és 4X besorolás további bizonyítéka a termék sokoldalúságának és ellenálló képességének.
A ZB5AT84 számos elektromos konfigurációval használható a különböző kódoknak megfelelően (C7, C8, C11, SF1, SR1, C10, C15), így rugalmasan alkalmazható különféle vezérlési rendszerekben. Kompatibilis az XALD 1 és XALK 1 kivágásokkal, valamint a ZB5 kódú rendszerekkel. A termék -40...+70 °C közötti üzemi és tárolási hőmérséklettartománya lehetővé teszi a használatát szélsőséges hőmérsékleti viszonyok között is. Az IK03 ütésállóság, a Class II túlfeszültség kategória és a TH védőkezelés tovább növeli a termék megbízhatóságát és élettartamát. A 5 gn rezgésállóság és a 30/50 gn ütésállóság garantálja a készülék stabil működését még vibrációnak kitett gépeken és berendezéseken is. A számos nemzetközi tanúsítvány (CSA, DNV, BV, LROS, UL) igazolja, hogy a termék a globális szabványoknak megfelel, így világszerte beépíthető ipari rendszerekbe.
Schneider Electric Harmony XB5 - ZB5AT84 - műanyag vészleállító nyomógomb fej műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Fej vészleállító nyomógombhoz
Termék rendeltetése: Vészleállító nyomógomb
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22 mm
Eladási egység oszthatatlan mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Indító művelet és mechanikus reteszelés
Reset: Húzó-nyomó
Működtető profil: Piros gomba Ø 40 mm, jelölés nélkül
Eszköz kivitele: Alapelem
Kiegészítő
CAD teljes szélesség: 40 mm
CAD teljes magasság: 40 mm
CAD teljes mélység: 56 mm
Mechanikai élettartam: 300000 ciklus
Állomás neve: XALD 1 kivágás, XALK 1 kivágás
Elektromos összeállítási kód: C7 <4 érintkezőhöz egyedi blokkok használatával frontszereléshez
C8 <4 érintkezőhöz egyedi és dupla blokkok használatával frontszereléshez
C11 <3 érintkezőhöz egyedi blokkok használatával frontszereléshez
C15 <1 érintkezőhöz egyedi blokkok használatával frontszereléshez
SF1 <3 érintkezőhöz egyedi blokkok használatával frontszereléshez
SR1 <3 érintkezőhöz egyedi blokkok használatával hátsó szereléshez
C10 <4 érintkezőhöz egyedi és dupla blokkok használatával frontszereléshez
Kompatibilitási kód: ZB5
Környezet
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40…70 °C
Környezeti levegőhőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védelmi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-nál, távolság: 0,1 m
IK védelmi fokozat: IK03 az IEC 50102 szerint
Szabványok
ISO 13850, IEC 60947-5-1, CSA C22.2 No 14, IEC 60364-5-53, JIS C8201-5-1, UL 508, IEC 60947-1, GB 14048.5, IEC 60947-5-4, IEC 60947-5-5, IEC 60204-1, JIS C8201-1
Terméktanúsítványok
CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság
5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
