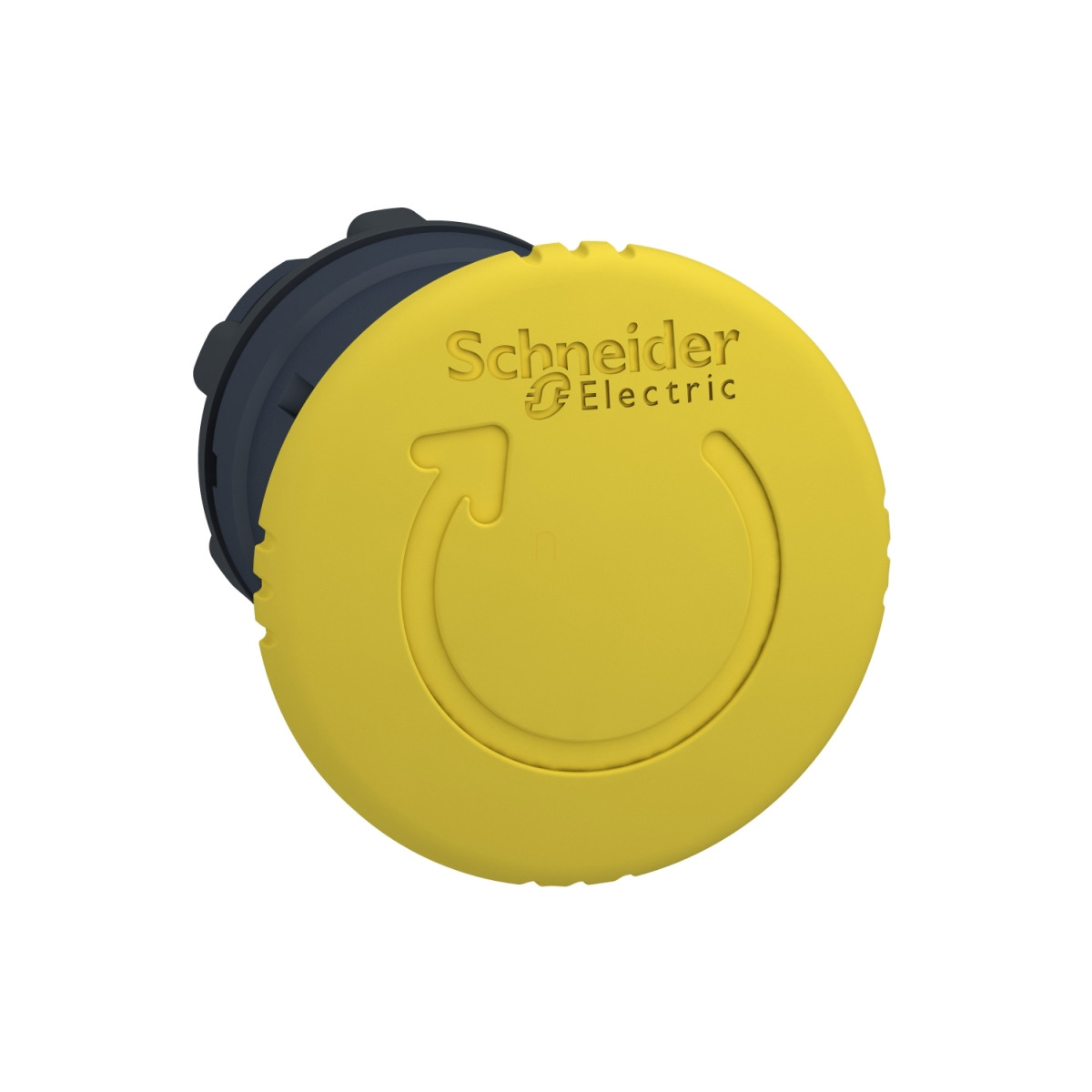

A Schneider Electric Harmony XB5 sorozatú ZB5AS55 gombafejű nyomógomb fej a megbízhatóság és a funkcionalitás tökéletes ötvözete ipari környezetben történő alkalmazásokhoz. Ez a sárga, műanyag kialakítású, 40 mm átmérőjű gombafejű nyomógomb a Harmony XB5 termékcsalád részét képezi, amely világszerte elismert az ipari vezérlőelemek piacán.
A ZB5AS55 gombafejű nyomógomb fej egy nem világító nyomógombhoz való fejegység, amely 22 mm-es szabványos szerelőnyílásba illeszthető. Működési módja szerint reteszelő (latching) típusú, amely azt jelenti, hogy megnyomáskor a nyomógomb lenyomott állapotban marad, majd csak elforgatással (turn to release) oldható ki. Ez a funkció különösen hasznos olyan alkalmazásoknál, ahol a bekapcsolt állapot egyértelmű jelzése szükséges, vagy ahol a véletlenszerű kikapcsolást el kell kerülni. A sárga szín általában figyelmeztető vagy óvatosságra intő funkciót jelöl az ipari környezetben, így ez a nyomógomb ideális lehet biztonsági alkalmazásokhoz vagy kritikus folyamatok indításához.
A termék technikai paraméterei kiemelkedőek: a sötétszürke műanyag előlappal és a 40 mm átmérőjű, jelöletlen sárga gombafejjel rendelkező nyomógomb rendkívül tartós, 500 000 kapcsolási ciklust garantál. A vezérlőelem IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen por- és vízsugár ellen védett, valamint magas nyomású mosás ellen is ellenálló (akár 7000000 Pa 55°C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X besorolás tovább erősíti a termék megbízhatóságát különböző környezeti feltételek mellett. Az IK03 fokozatú mechanikai ütésállóság (IEC 50102 szerint) megfelelő védelmet biztosít a mechanikai behatásokkal szemben.
A ZB5AS55 nyomógomb fej különböző elektromos összeállításokkal kompatibilis, mint például a C7, C8, C10, C11, C15, SF1 és SR1 kódok, amelyek különböző kapcsolókonfigurációkat tesznek lehetővé. A termék széles működési hőmérséklet-tartománnyal rendelkezik (-40...+70°C), ami lehetővé teszi használatát szélsőséges környezeti feltételek között is. A nyomógomb vibrációállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) féllengésű gyorsulásra az IEC 60068-2-27 szerint, ami biztosítja a megfelelő működést még erősen rezgő ipari környezetben is. A termék számos nemzetközi szabványnak megfelel, többek között az UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14 előírásainak, és rendelkezik CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL listázott tanúsítványokkal.
Schneider Electric Harmony XB5 - ZB5AS55 - műanyag nyomógomb fej, Ø22, visszatérő, Ø40 gombafejű, forgatásra kioldó, sárga műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22 mm
Eladási mennyiség: 1
Jelzőelem fejének alakja: Kerek
Működtető típusa: Reteszelő (latching)
Visszaállítás: Elforgatásra kioldó
Működtető profilja: Sárga gombafejű Ø 40 mm, jelölés nélküli
Eszköz megjelenése: Alapelem
Méretek
CAD teljes szélesség: 40 mm
CAD teljes magasság: 40 mm
CAD teljes mélység: 57 mm
Mechanikai tulajdonságok
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1 kivágás, XALK 1 kivágás
Elektromos tulajdonságok
Elektromos összeállítás kódja: C11 max. 3 érintkezőhöz egyes blokkokkal frontszerelésben, C15 max. 1 érintkezőhöz egyes blokkokkal frontszerelésben, SF1 max. 3 érintkezőhöz egyes blokkokkal frontszerelésben, SR1 max. 3 érintkezőhöz egyes blokkokkal hátsó szerelésben, C7 max. 4 érintkezőhöz egyes blokkokkal frontszerelésben, C8 max. 4 érintkezőhöz egyes és dupla blokkokkal frontszerelésben, C10 max. 4 érintkezőhöz egyes és dupla blokkokkal frontszerelésben
Kompatibilitási kód: ZB5
Környezeti tulajdonságok
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listázott
Ellenállási jellemzők
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féllengésű gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) féllengésű gyorsulásra az IEC 60068-2-27 szerint
