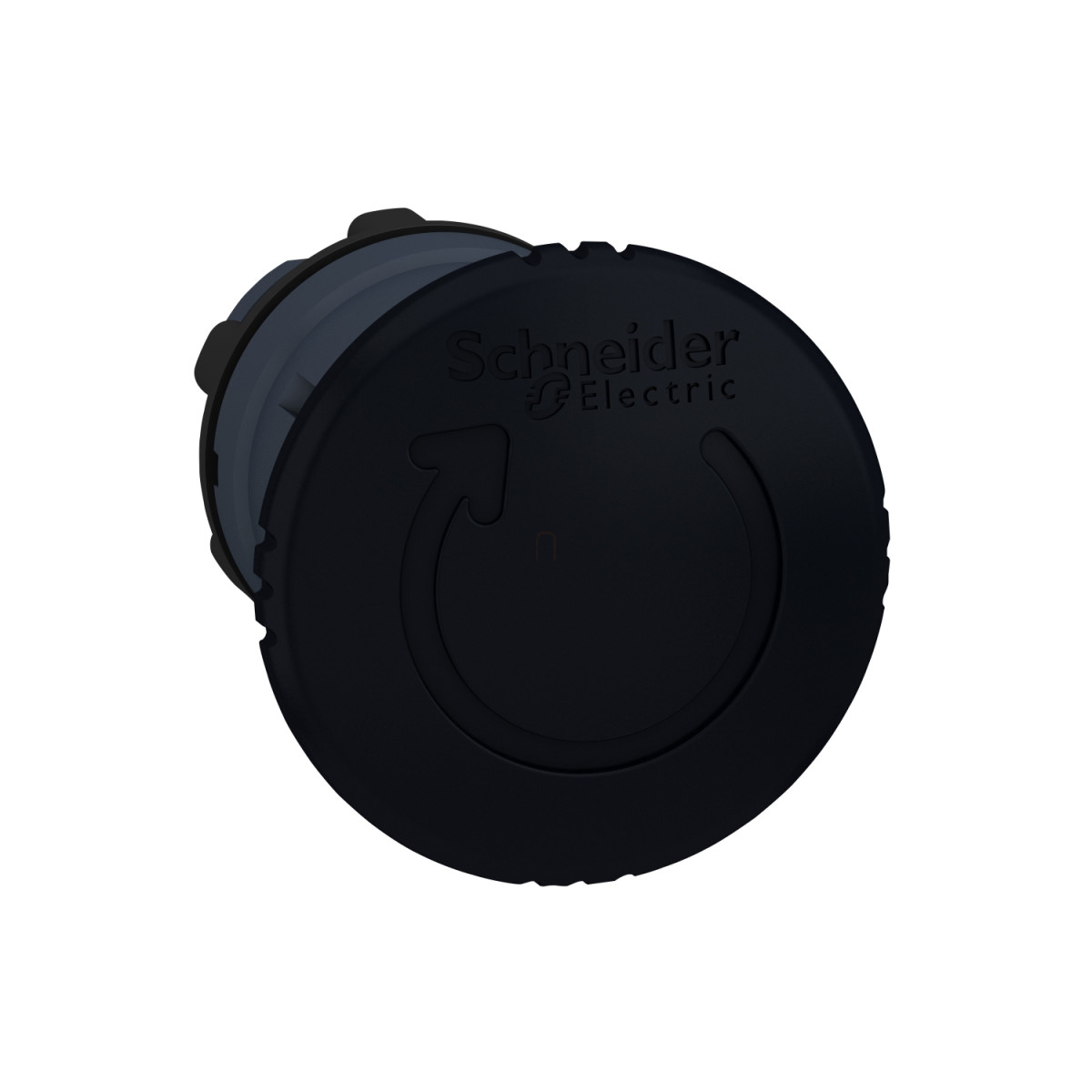

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5AS52 egy professzionális, ipari felhasználásra tervezett gombafejű nyomógombfej, amely rendkívüli megbízhatóságot és tartósságot kínál a legigényesebb környezetekben is. Ez a fekete, műanyag kialakítású nyomógombfej standard 22 mm-es szerelési átmérővel rendelkezik, amely kompatibilis a legtöbb kapcsolódobozzal és vezérlőpanellel.
A ZB5AS52 modell egy 40 mm átmérőjű gombafejjel rendelkezik, amely kényelmes és biztonságos használatot tesz lehetővé különböző ipari alkalmazásokban. A nyomógomb rögzítő (latching) funkcióval van ellátva, ami azt jelenti, hogy aktiválás után benyomva marad, majd elforgatással oldható ki (turn to release). Ez a funkció különösen hasznos lehet olyan helyzetekben, ahol folyamatos működtetésre van szükség, vagy biztonsági okokból fontos a működési állapot vizuális visszajelzése. A sötétszürke műanyag kialakítású előlap körül a nyomógomb feje jelölés nélküli fekete kivitelben készült.
A termék kiemelkedő mechanikai tartóssága figyelemre méltó: akár 500000 kapcsolási ciklust is kibír, ami hosszú élettartamot biztosít még intenzív használat mellett is. A ZB5AS52 nyomógombfej alapeleme a Harmony XB5 rendszernek, amelyet különböző kapcsoló blokkokkal lehet kiegészíteni a kívánt funkcionalitás eléréséhez. Különböző elektromos összeállítási kódokkal használható, mint például a C7 (maximum 4 érintkezővel), C8, C10 (single és double blokkok használatával), C11, C15, SF1 és SR1 (maximum 3 érintkezővel).
A ZB5AS52 nyomógombfej kiemelkedően ellenálló a környezeti hatásokkal szemben. IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, ami tökéletes védelmet jelent por és nagynyomású vízsugár ellen is. A termék akár 7000000 Pa nyomású mosóval is tisztítható 55 °C hőmérsékleten, 0,1 méter távolságból. NEMA 13 és NEMA 4X védelmi fokozatot biztosít, valamint IK03 ütésállósággal rendelkezik az IEC 50102 szerint. A működési hőmérséklet-tartománya rendkívül széles: -40...+70 °C között üzemeltethető, ami lehetővé teszi a használatát szélsőséges környezetekben is. A ZB5AS52 teljesíti a szigorú nemzetközi szabványok követelményeit, beleértve az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, UL 508 és más szabványokat, valamint rendelkezik CSA, DNV, BV, LROS és UL listázással. A termék kimagasló rezgésállóságot (5 gn, f= 2...500 Hz) és ütésállóságot (30 gn / 50 gn) mutat az IEC 60068-2-6 és IEC 60068-2-27 szabványok szerint.
Schneider Electric Harmony XB5 - ZB5AS52 - műanyag nyomógomb fej, Ø22, visszatérő, Ø40 gombafejű, forgatásra kioldó, fekete műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Fej nem világítós nyomógombhoz
Készülék rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22 mm
Jelzőegység fejének alakja: Kerek
Működtetés típusa: Rögzítő (latching)
Visszaállítás: Elforgatással kioldó (turn to release)
Működtető profil: Fekete gombafej Ø 40 mm, jelölés nélkül
Készülék bemutatása: Alapelem
Kiegészítő adatok
CAD szélesség: 40 mm
CAD magasság: 40 mm
CAD mélység: 57 mm
Mechanikai tartósság: 500000 ciklus
Állomás neve: XALD 1 kivágás, XALK 1 kivágás
Elektromos összeállítási kód: C11 for <3 érintkező egyes blokkok használatával elülső szereléshez
C15 for <1 érintkező egyes blokkok használatával elülső szereléshez
SF1 for <3 érintkező egyes blokkok használatával elülső szereléshez
SR1 for <3 érintkező egyes blokkok használatával hátsó szereléshez
C7 for <4 érintkező egyes blokkok használatával elülső szereléshez
C8 for <4 érintkező egyes és dupla blokkok használatával elülső szereléshez
C10 for <4 érintkező egyes és dupla blokkok használatával elülső szereléshez
Kompatibilitási kód: ZB5
Környezet
Védő kezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40…70 °C
Környezeti levegőhőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási regisztere), UL listázott
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
