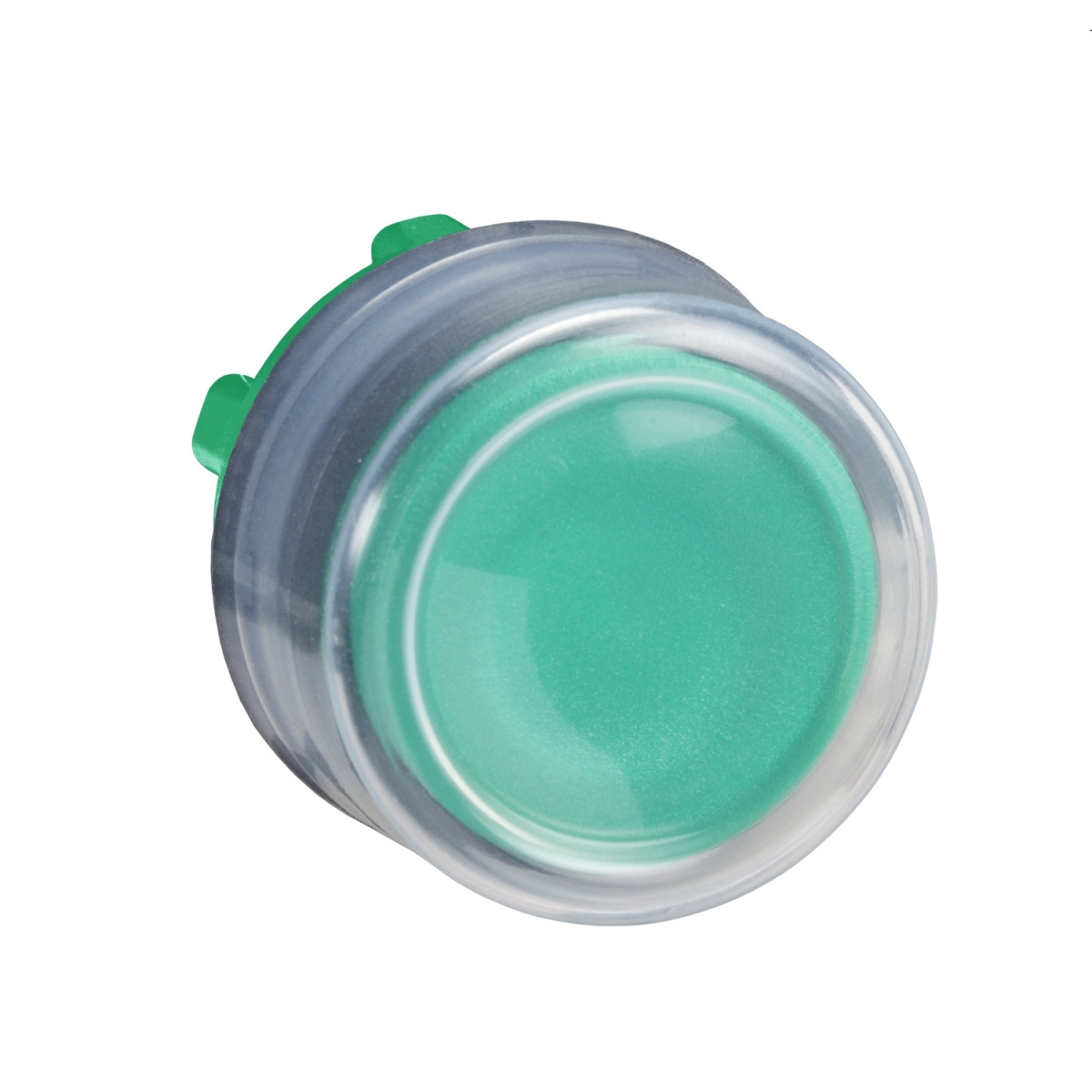

A Schneider Electric Harmony XB5 sorozat ZB5AP38 típusú zöld színű nyomógomb feje egy rendkívül megbízható ipari vezérlőelem, amely kiválóan alkalmazható különböző automatizálási és vezérlési feladatokhoz. A termék nem világítható kivitelben készült, és Ø22 mm-es szerelési átmérővel rendelkezik, ami az ipari szabványoknak megfelelő kialakítást biztosít.
A ZB5AP38 nyomógomb feje süllyesztett kialakítású, zöld színű, jelöletlen kivitelű, és rugós visszatérítéssel működik. Az átlátszó védőborítás lehetőséget biztosít védett jelölések behelyezésére a fejbe, így szükség esetén egyedi azonosítással láthatod el. A sötétszürke műanyag keretbe foglalt kezelőelem ergonomikus kialakítású, és nem kompatibilis a jelölőtartóval. A termék alapvető elemként szolgál a vezérlőrendszerekben, és számos elektromos összeállításban használható az előlapon vagy hátlapon szerelt egyes vagy dupla blokkokkal, különböző kódoknak (C3, C4, C14, SF2, SR2) megfelelően.
A Harmony XB5 sorozatra jellemző kiemelkedő mechanikai és környezeti védettségi tulajdonságok ezt a terméket is jellemzik. A nyomógomb fej rendkívüli, 10 millió ciklusos mechanikai élettartammal rendelkezik, ami hosszú távú, megbízható működést garantál ipari környezetben is. Védettsége IP66, IP67, IP69 és IP69K az IEC és ISO szabványoknak megfelelően, valamint NEMA 13 és NEMA 4X besorolással is rendelkezik, így kiváló védelmet nyújt por, víz és nagynyomású mosás ellen. A termék ellenáll a 7000000 Pa nyomású, 55°C-os nagynyomású vízsugárnak is 0,1 méter távolságból. Az ütésállóság tekintetében IK03 védelemmel rendelkezik az IEC 50102 szabvány szerint.
A ZB5AP38 nyomógomb fej széleskörű minősítésekkel rendelkezik, beleértve a CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázást. Számos nemzetközi szabványnak megfelelően tervezték, mint az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1 és JIS C8201-1. A termék kiemelkedő rezgésállósággal rendelkezik, 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabvány szerint, valamint kiváló ütésállóságot biztosít 30 gn (18 ms időtartam) és 50 gn (11 ms időtartam) félszinusz hullámú gyorsulás esetén is az IEC 60068-2-27 szabványnak megfelelően. A túlfeszültség kategóriája Class II az IEC 60536 szerint.
A termék műszaki paraméterei között szerepelnek a pontos méretek is: a ZB5AP38 modell mélységi mérete 36,5 mm. A CAD-méretei: 30 mm szélesség, 30 mm magasság és 37 mm mélység. Szerelés szempontjából fontos, hogy a panel kivágásának átmérője 22,5 mm (ajánlott), a pontos méret: Ø22,3 mm (+0,4 mm).
Schneider Electric Harmony XB5 - ZB5AP38 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világítható nyomógombhoz
Rövid termékmegnevezés: ZB5
Kompatibilitás: Nem kompatibilis a jelölőtartóval
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítés
Működtető kivitele: Zöld süllyesztett, jelöletlen
Működtető kiegészítő információ: Átlátszó védőborítás védett jelölés behelyezéséhez a fejbe
Méretek és kiegészítő információk
CAD szélesség: 30 mm
CAD magasság: 30 mm
CAD mélység: 37 mm
Mechanikai élettartam: 10.000.000 ciklus
Állomás megnevezés: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kódok
C3 kód: kevesebb mint 6 érintkező előlapi szerelésnél egyes blokkokkal
C4 kód: kevesebb mint 6 érintkező előlapi szerelésnél egyes és dupla blokkokkal
C14 kód: kevesebb mint 2 érintkező előlapi szerelésnél egyes blokkokkal
SF2 kód: kevesebb mint 2 érintkező előlapi szerelésnél egyes blokkokkal
SR2 kód: kevesebb mint 2 érintkező hátlapi szerelésnél egyes blokkokkal
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettség: IP66, IP67, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettség: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0.1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai tulajdonságok
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
