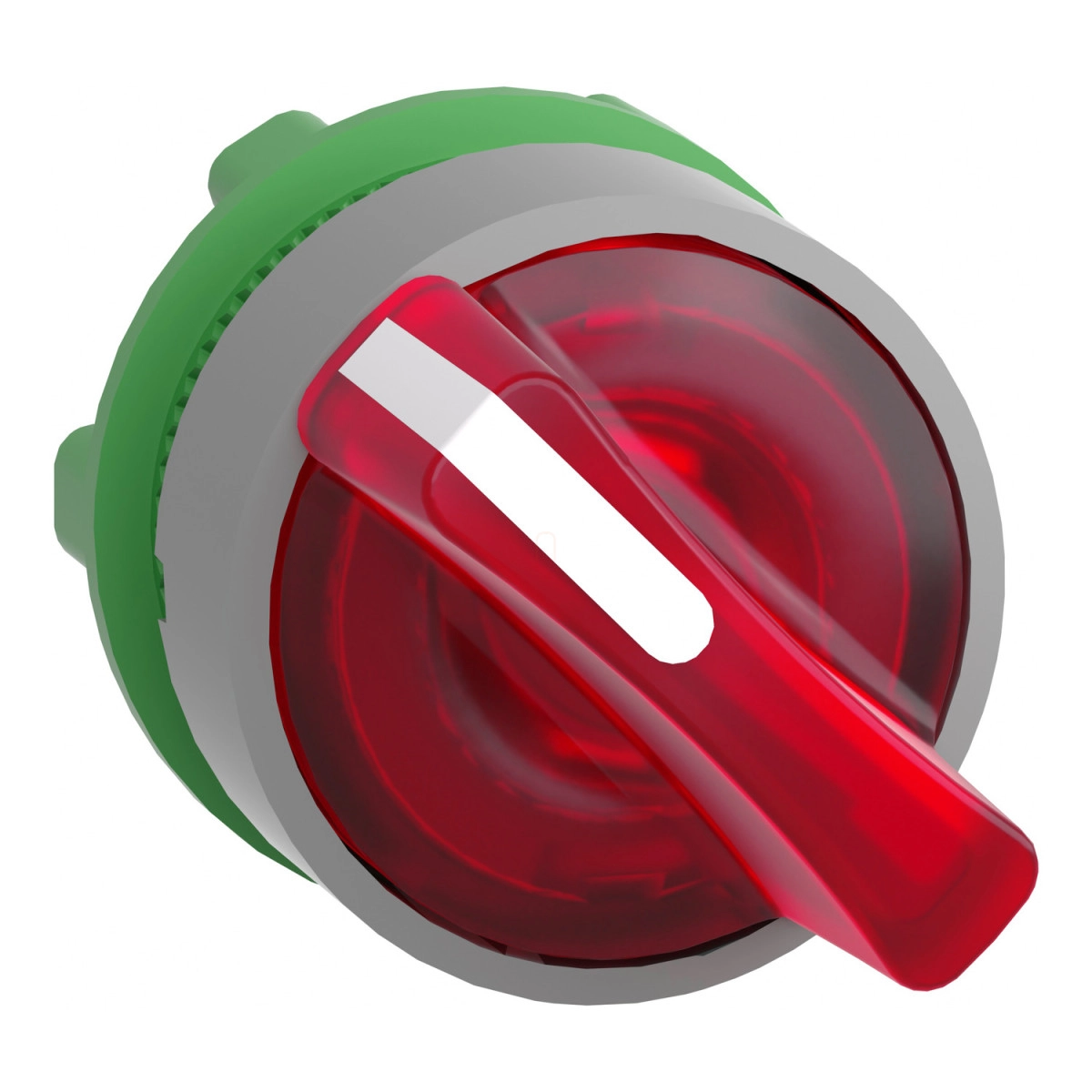

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5AK1443C0 világító választókapcsoló fej az ipari vezérlőpanelek és gépek üzemeltetéséhez tervezett professzionális komponens. Ez a 22 mm átmérőjű, szürke műanyag peremmel rendelkező modell különleges kialakítása kiemeli a piros standard fogantyút, ami nem csak praktikus használatot biztosít, hanem jó láthatóságot is garantál különböző munkakörnyezetekben.
A ZB5AK1443C0 választókapcsoló fej jobbról balra történő rugós visszatérésű működéssel rendelkezik, ami két pozícióban (90°-kal elforgatva) biztosítja a kapcsolási lehetőséget. A termék kompatibilis a Schneider Electric univerzális LED blokkokkal, így többféle elektromos összeállításban használható. A ZB5 termékkód jelzi a Harmony XB5 termékcsaládhoz tartozását, ami a Schneider Electric egyik legnépszerűbb ipari vezérlőelem sorozata. Az IP66 és IP67 védettségi szint biztosítja a por és víz elleni védelmet, miközben a termék megfelel a NEMA 13 és NEMA 4X szabványoknak is, így szélsőséges környezetben is megbízhatóan működik.
Műszaki paramétereiben kiemelkedő a 500,000 ciklus mechanikai élettartam, ami a hosszú távú, megbízható működést garantálja ipari környezetben. A kapcsolófej extrém környezeti feltételek között is használható, hiszen működési hőmérséklettartománya -40°C és +70°C között van. A termék ellenáll akár 7000000 Pa nyomású magasnyomású mosásnak 55°C-on, 0,1 m távolságból, valamint IK04 fokú ütésállósággal rendelkezik az IEC 50102 szabvány szerint. A választókapcsoló fej széles körű tanúsítványokkal rendelkezik, köztük CSA, DNV, BV, LROS és UL minősítésekkel, ami igazolja a nemzetközi szabványoknak való megfelelést.
A ZB5AK1443C0 választókapcsoló fej többféle elektromos összeállítási kódnak is megfelel, úgymint M3, M6, M10, MF1, MR1 és M4, ami nagyfokú rugalmasságot biztosít a különböző alkalmazásokban. Az M3 kód például maximum 4 érintkező használatát teszi lehetővé egy blokkos elülső szerelésben integrált LED-del, míg az M6 kód maximum 2 érintkező használatát teszi lehetővé egy blokkos elülső szerelésben integrált LED-del és transzformátorral. A terméket elsősorban ipari automatizálási rendszerekhez, vezérlőpanelekhez, gépvezérlésekhez ajánlott, ahol megbízható, tartós és jól látható kezelőelemekre van szükség. A Schneider Electric Harmony XB5 sorozat ZB5AK1443C0 világító választókapcsoló feje professzionális megoldást kínál az ipar számos területén, ahol fontos a megbízható működés és a hosszú élettartam.
Schneider Electric Harmony XB5 - ZB5AK1443C0 - műanyag világító választókapcsoló fej, Ø22, 2 állású, piros, jobbról visszatérő, szürke perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típus: Világító választókapcsoló fej
Kompatibilitás: Univerzális LED
Rövid terméknév: ZB5
Perem anyaga: Műanyag, szürke színre festett
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan eladási mennyiség: 1
Jelzőegység alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérésű
Működtető profilja: Piros standard fogantyú
Működtető pozíció információ: 2 pozíció, 90°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágással, XALK 2...5 kivágással
Elektromos összeállítási kód:
M3 - max 4 érintkező egyes blokkokkal első szerelésben integrált LED-del
M6 - max 2 érintkező egyes blokkokkal első szerelésben integrált LED-del és transzformátorral
M10 - max 2 érintkező egyes blokkokkal első szerelésben integrált LED-del
MF1 - max 2 érintkező egyes blokkokkal első szerelésben integrált LED-del
MR1 - max 2 érintkező egyes blokkokkal hátsó szerelésben integrált LED-del
M4 - max 4 érintkező egyes és dupla blokkokkal első szerelésben integrált LED-del
Eszköz bemutatása: Alapelemként
Környezeti jellemzők
Védő kezelés: TH
Környezeti hőmérséklet üzemeltetéshez: -40...70 °C
Környezeti hőmérséklet tároláshoz: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok: CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, JIS C8201-5-1, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás az IEC 60068-2-27 szerint
