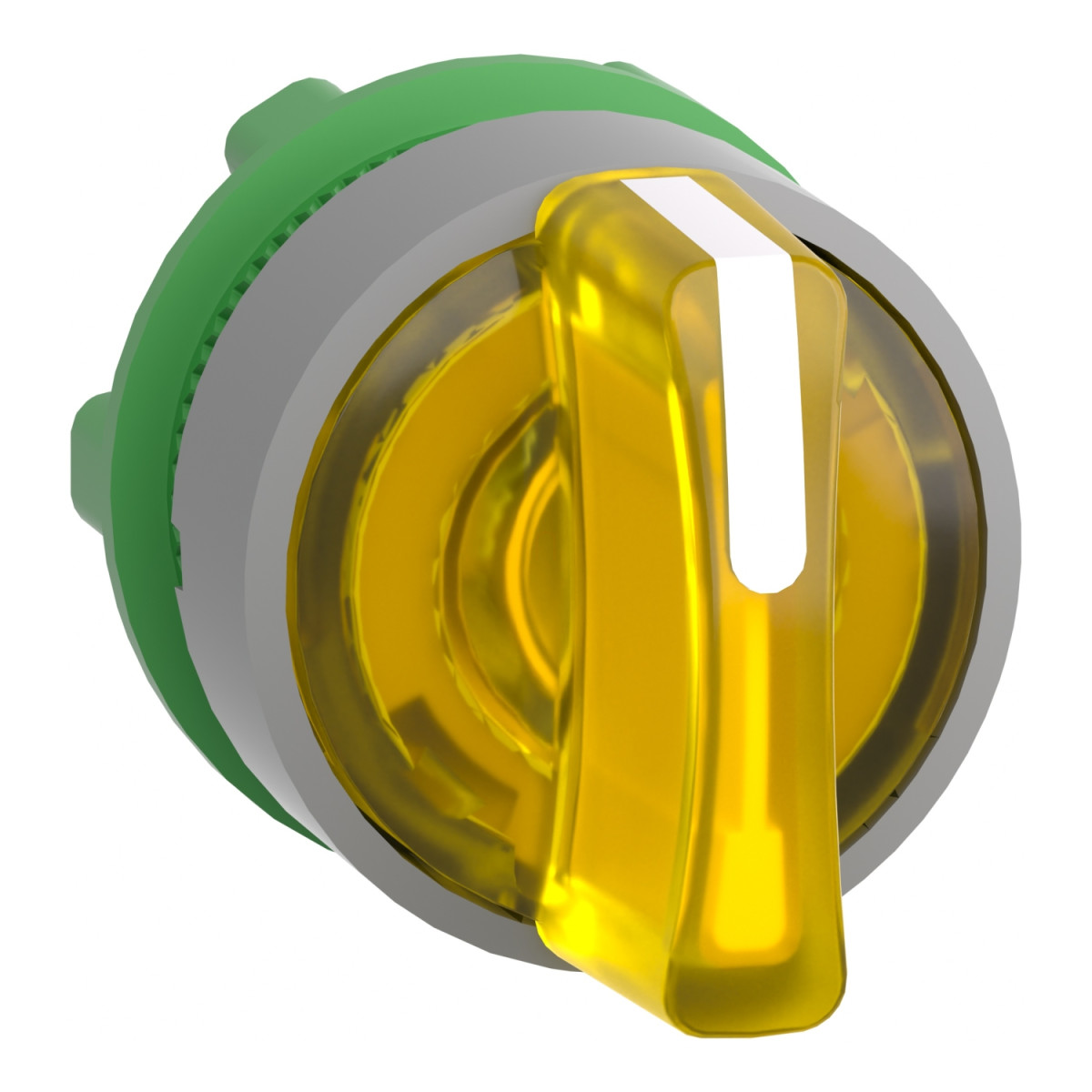

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AK1383C0 világító választókapcsoló fej egy kiváló minőségű ipari vezérlőelem, amely tökéletes választás ipari rendszerek, vezérlőpanelek és gépek működtetéséhez. Ez a kompakt, 22 mm átmérőjű választókapcsoló fej univerzális LED megvilágítással rendelkezik, ami kiváló láthatóságot biztosít különböző környezeti feltételek mellett is.
A ZB5AK1383C0 modell sárga standard fogantyúval és szürke színű műanyag kerettel készül, ami nem csak esztétikus megjelenést, hanem kiváló tartósságot is biztosít. A 3 pozíciós kapcsoló ±45°-os elfordítási tartománnyal rendelkezik, így rugalmas vezérlési lehetőséget kínál különböző ipari alkalmazások számára. A "stay put" típusú működtetés biztosítja, hogy a kapcsoló a beállított pozícióban maradjon a megbízható üzemeltetés érdekében.
A termék kiemelkedő műszaki jellemzői közé tartozik a rendkívüli mechanikai tartósság, amely 500,000 kapcsolási ciklust garantál. Az IP66 és IP67 védettségi szinteknek köszönhetően tökéletesen ellenáll a por és nedvesség behatolásának, valamint a NEMA 13 és NEMA 4X szabványoknak is megfelel. Figyelemre méltó továbbá, hogy a kapcsoló még nagynyomású mosással szemben is védett, akár 7,000,000 Pa nyomásig 55°C-on is ellenáll, ami ipari környezetben különösen hasznos tulajdonság.
A ZB5AK1383C0 választókapcsoló kompatibilis a Schneider Electric univerzális LED blokkokkal, és különböző elektromos összeállítási kódokkal használható, többek között M3, M4, M6, M10, MF1 és MR1 konfigurációkkal. Ez lehetővé teszi akár 4 kontaktusig terjedő vezérlést, különböző szerelési megoldásokkal (elölről vagy hátulról történő rögzítés). A termék széles működési hőmérséklet-tartománya (-40°C és +70°C között) biztosítja a megbízható teljesítményt extrém környezeti feltételek mellett is.
A Schneider Electric Harmony XB5 ZB5AK1383C0 választókapcsoló fej számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az UL 508, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4, CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-1 és JIS C8201-1 előírásokat. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázással is, ami bizonyítja megbízhatóságát és biztonságát ipari alkalmazásokban. Továbbá kiváló rezgés- és ütésállósággal is rendelkezik: 5 gn frekvenciatartományban (2-500 Hz) az IEC 60068-2-6 szerint, valamint 30 gn (18 ms) és 50 gn (11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB5 - ZB5AK1383C0 - műanyag világító választókapcsoló fej, Ø22, 3 állású, sárga, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Keret anyaga: Szürke színű műanyag
Szerelési átmérő: 22 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (pozícióban maradó)
Működtető profilja: Sárga standard fogantyú
Működtető pozíció információ: 3 pozíció ±45°
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai jellemzők
Mechanikai élettartam: 500000 ciklus
Állomás jellemzők
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás
Elektromos összeállítási kód:
M3: <4 kontaktus egyes blokkok használatával elülső szereléssel integrált LED-del
M6: <2 kontaktus egyes blokkok használatával elülső szereléssel integrált LED-del és transzformátorral
M10: <2 kontaktus egyes blokkok használatával elülső szereléssel integrált LED-del
MF1: <2 kontaktus egyes blokkok használatával elülső szereléssel integrált LED-del
MR1: <2 kontaktus egyes blokkok használatával hátsó szereléssel integrált LED-del
M4: <4 kontaktus egyes és dupla blokkok használatával elülső szereléssel integrált LED-del
Környezeti feltételek
Védelem típusa: TH
Környezeti hőmérséklet tartomány tároláskor: -40...70 °C
Környezeti hőmérséklet tartomány üzemeltetéskor: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
Védettségi szintek
IP védettségi szint: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi szint: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4, CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
