A Schneider Electric Harmony XB5 sorozatú ZB5AH53C0 világító nyomógomb fej egy kiváló minőségű ipari vezérlőelem, amely tökéletesen illeszkedik a modern automatizálási rendszerekbe. Ez a termék a Harmony XB5 termékcsalád része, amely világszerte elismert megbízhatóságáról és tartósságáról.

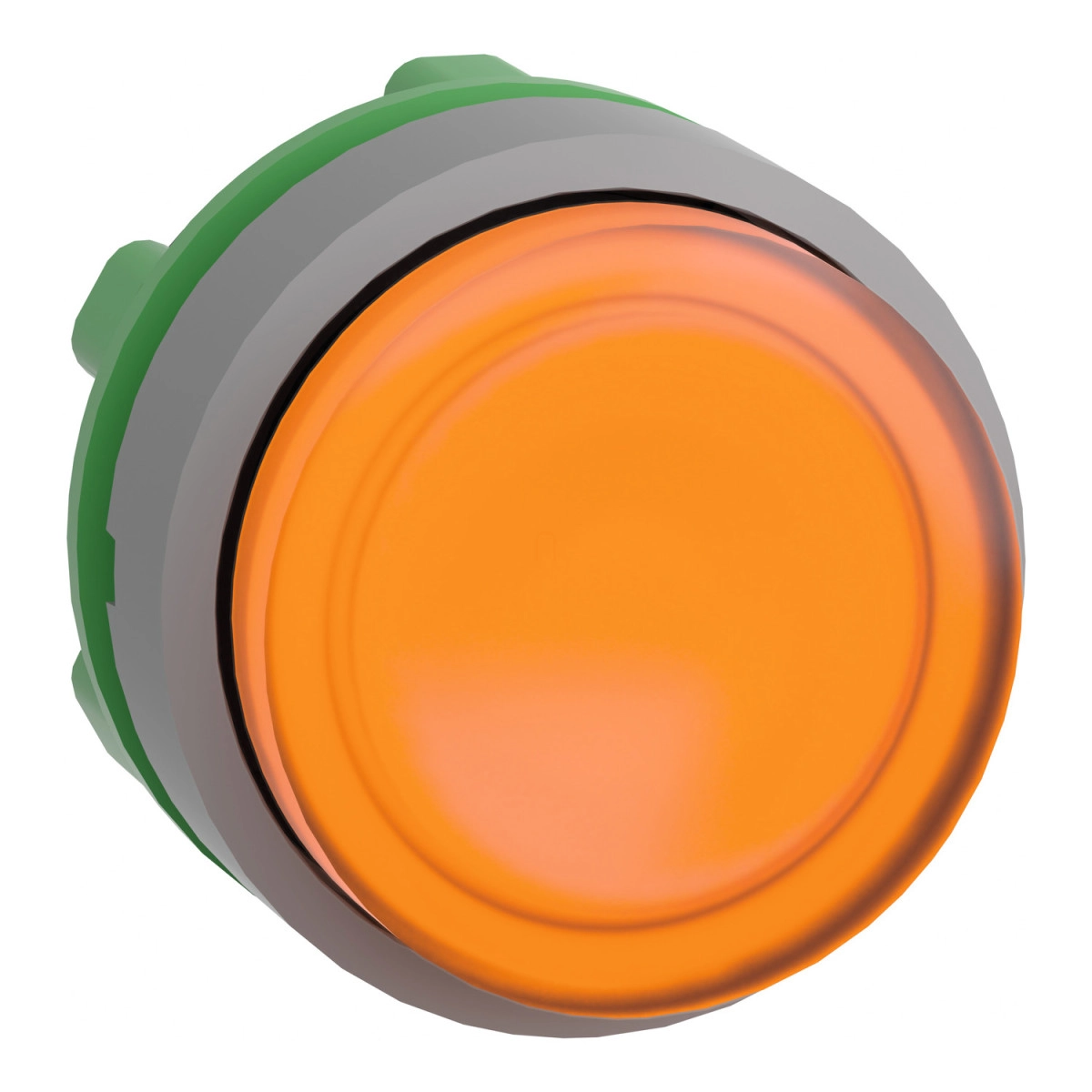

A ZB5AH53C0 egy 22 mm átmérőjű, műanyag, szürke peremmel rendelkező, narancssárga kiemelkedő fejű világító nyomógomb, amely push-push működési elvvel rendelkezik. Ez azt jelenti, hogy a nyomógomb az első megnyomásra benyomott állapotban marad, majd a második nyomásra visszaáll eredeti pozíciójába. A termék kompatibilis az univerzális LED blokkokkal, ami rugalmasságot biztosít a különböző alkalmazási területeken. A Schneider Electric külön megjegyzi, hogy a termék megjelenésében változás lehet tapasztalható, de ez nem befolyásolja a működést és a biztonságot.
A ZB5AH53C0 nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik. Az eszköz 22 mm-es szabványos szerelőnyílásba illeszkedik, így könnyen beépíthető a legtöbb vezérlőpanelbe. A mechanikai élettartama rendkívül magas, akár 5 000 000 kapcsolási ciklust is kibír, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A termék IP66-os védettséggel rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen védett por ellen és nagy nyomású vízsugár ellen is védelmet nyújt. A NEMA besorolása NEMA 13 és NEMA 4X, ami szintén magas szintű védelmet biztosít különböző környezeti hatásokkal szemben.
A nyomógomb fej kivitelezése lehetővé teszi a könnyű szerelhetőséget és kompatibilitást a különböző kapcsolódó termékekkel. Használható az XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokkal. Az elektromos összetételre vonatkozó kódja többféle lehet, például M5, M6, M10, MF1 és MR1, attól függően, hogy milyen típusú érintkezőkkel és LED-es megvilágítással szeretnénk használni. A termék CAD méretei: 29 mm szélesség, 29 mm magasság és 33 mm mélység, ami kompakt kialakítást biztosít.
A ZB5AH53C0 nyomógomb fej kitűnően teljesít extrém körülmények között is. Az üzemeltetési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya még szélesebb, -40°C és +70°C között. A termék ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásnak 55°C-on, 0,1 m távolságból. Az IK besorolása IK05 az IEC 50102 szabvány szerint, ami megfelelő mechanikai védelmet biztosít. Rezgésállósága 5 gn (f=2-500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint.
A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-1, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-4 és JIS C8201-1 szabványokat. Rendelkezik továbbá DNV, CSA, BV, LROS (Lloyds register of shipping) és UL listed tanúsítványokkal, ami bizonyítja a magas minőségi és biztonsági követelményeknek való megfelelést. Az elektromos áramütés elleni védelem osztálya Class II az IEC 60536 szerint. Ez a széles körű megfelelőség lehetővé teszi a termék globális alkalmazását különböző iparágakban és környezetekben.
Schneider Electric Harmony XB5 - ZB5AH53C0 - műanyag világító nyomógomb fej, Ø22, nyomó - nyomó, kiemelkedő, narancssárga, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító nyomógomb fej
Termék kompatibilitás: Univerzális LED
Rövid eszköznév: ZB5
Perem anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Értékesítés oszthatatlan mennyiségenként: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Narancssárga, kiemelkedő, jelöletlen
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Mechanikai élettartam: 5000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kódja: M5 (<2 érintkező egyszeres blokkal, elülső szerelésű integrált LED-del), M6 (<2 érintkező egyszeres blokkal, elülső szerelésű integrált LED-del és transzformátorral), M10 (<2 érintkező egyszeres blokkal, elülső szerelésű integrált LED-del), MF1 (<2 érintkező egyszeres blokkal, elülső szerelésű integrált LED-del), MR1 (<2 érintkező egyszeres blokkal, hátsó szerelésű integrált LED-del)
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály IEC 60536 szerint
IP védettségi fokozat: IP66 IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra IEC 60068-2-27 szerint
