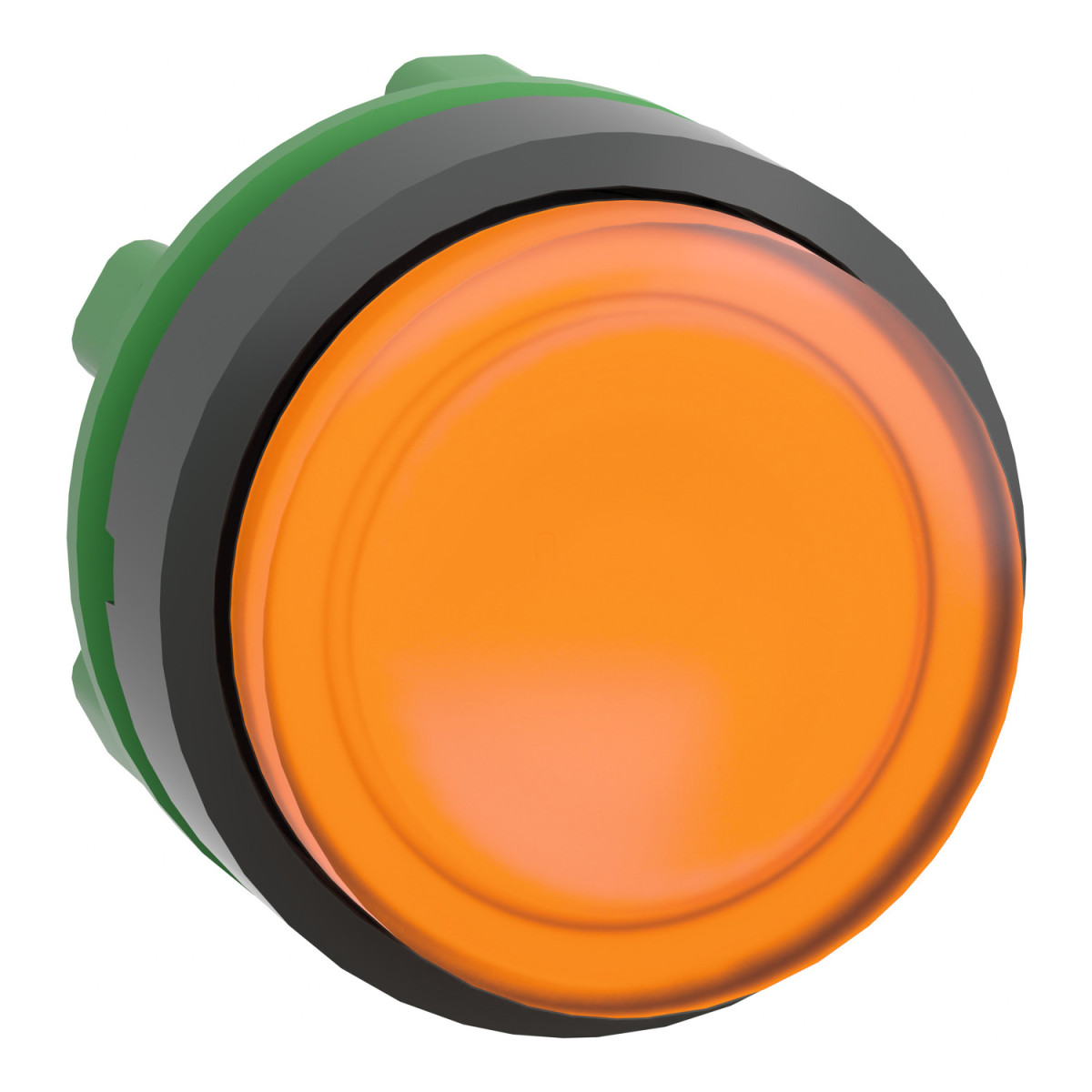

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5AH53 egy prémium minőségű, világító nyomógomb fej, amely elsősorban ipari alkalmazásokhoz és vezérlőpanelekhez lett kifejlesztve. Ez a narancssárga, kiemelkedő profilú nyomógomb megbízható működést és kiváló láthatóságot biztosít még szélsőséges körülmények között is.
A ZB5AH53 nyomógomb fej a push-push működési elvvel rendelkezik, ami azt jelenti, hogy az első megnyomáskor aktiválódik, majd a második megnyomáskor deaktiválódik. Ez a funkció ideális olyan alkalmazási területeken, ahol a be- és kikapcsolt állapot egyértelmű jelzése szükséges. A narancssárga, kiemelkedő profil optimális láthatóságot biztosít még gyengébb fényviszonyok között is, így ideális választás lehet figyelmeztető vagy jelzőfunkciókat ellátó kezelőelemként.
A termék kompatibilis a Schneider Electric univerzális LED blokkjaival, így különböző világítási opciók állnak rendelkezésre a végfelhasználói igényeknek megfelelően. A 22 mm-es szabványos szerelési átmérővel a ZB5AH53 könnyen integrálható a legtöbb vezérlőpanelbe és kezelőfelületbe. A termék sötétszürke műanyag kerettel rendelkezik, ami esztétikus megjelenést biztosít, miközben ellenáll a mechanikai igénybevételeknek és a környezeti hatásoknak.
A ZB5AH53 nyomógomb fej rendkívül tartós, a mechanikai élettartama eléri az 5 millió kapcsolási ciklust, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A termék kompatibilis az XALD 1-5 kivágással és az XALK 2-5 kivágással rendelkező állomásokkal, ami rugalmas telepítési lehetőségeket biztosít különböző alkalmazásokhoz.
A ZB5AH53 nyomógomb fej műszaki specifikációi kiemelkedőek. Az IP66-os védettségi fokozat hatékony védelmet nyújt por és nagynyomású vízsugarak ellen, míg az IK05 ütésállóság megfelelő védelmet biztosít a mechanikai behatásokkal szemben. A termék ellenáll a magas nyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 méter távolságból. A nyomógomb széles hőmérsékleti tartományban működőképes, az üzemi környezeti hőmérséklet -25°C és +70°C között lehet, míg tárolási hőmérséklet-tartománya -40°C és +70°C közötti.
A ZB5AH53 megfelelő választás lehet gyártósorokon, ipari berendezéseken, vezérlőpultokban, vagy bármilyen olyan alkalmazásban, ahol megbízható, jól látható kezelőelemekre van szükség. A termék különböző nemzetközi szabványoknak felel meg, beleértve az IEC 60947-1, IEC 60947-5-1, UL 508 és CSA C22.2 No 14 szabványokat, valamint rendelkezik számos termékminősítéssel, mint például DNV, CSA, BV, LROS és UL listázott tanúsítványok.
A ZB5AH53 kiváló rezgésállósággal is rendelkezik, akár 5 gn frekvenciájú rezgésnek is ellenáll a 2-500 Hz tartományban, az IEC 60068-2-6 szabványnak megfelelően. Ütésállósága is kiemelkedő, félszinusz hullámú gyorsulásnál 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) értékeket teljesít az IEC 60068-2-27 szabványnak megfelelően.
Összességében a Schneider Electric ZB5AH53 világító nyomógomb fej egy megbízható, strapabíró és könnyen telepíthető termék, amely ideális választás ipari környezetben történő felhasználásra, ahol a hosszú élettartam, a megbízhatóság és a jól látható jelzés kulcsfontosságú szempontok.
Schneider Electric Harmony XB5 - ZB5AH53 - műanyag világító nyomógomb fej, Ø22, nyomó - nyomó, kiemelkedő, narancssárga műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Világító nyomógomb fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatóság: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Narancssárga, kiemelkedő, jelöletlen
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Mechanikai élettartam: 5000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: M5 (max. 2 érintkezőhöz, egyes blokkok használatával elülső szerelésben, beépített LED-del)
M6 (max. 2 érintkezőhöz, egyes blokkok használatával elülső szerelésben, beépített LED-del és transzformátorral)
M10 (max. 2 érintkezőhöz, egyes blokkok használatával elülső szerelésben, beépített LED-del)
MF1 (max. 2 érintkezőhöz, egyes blokkok használatával elülső szerelésben, beépített LED-del)
MR1 (max. 2 érintkezőhöz, egyes blokkok használatával hátsó szerelésben, beépített LED-del)
Eszköz megjelenítése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tárolás esetén: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -25…70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66 az IEC 60529 szabványnak megfelelően
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szabványnak megfelelően
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szabványnak megfelelően, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szabványnak megfelelően
