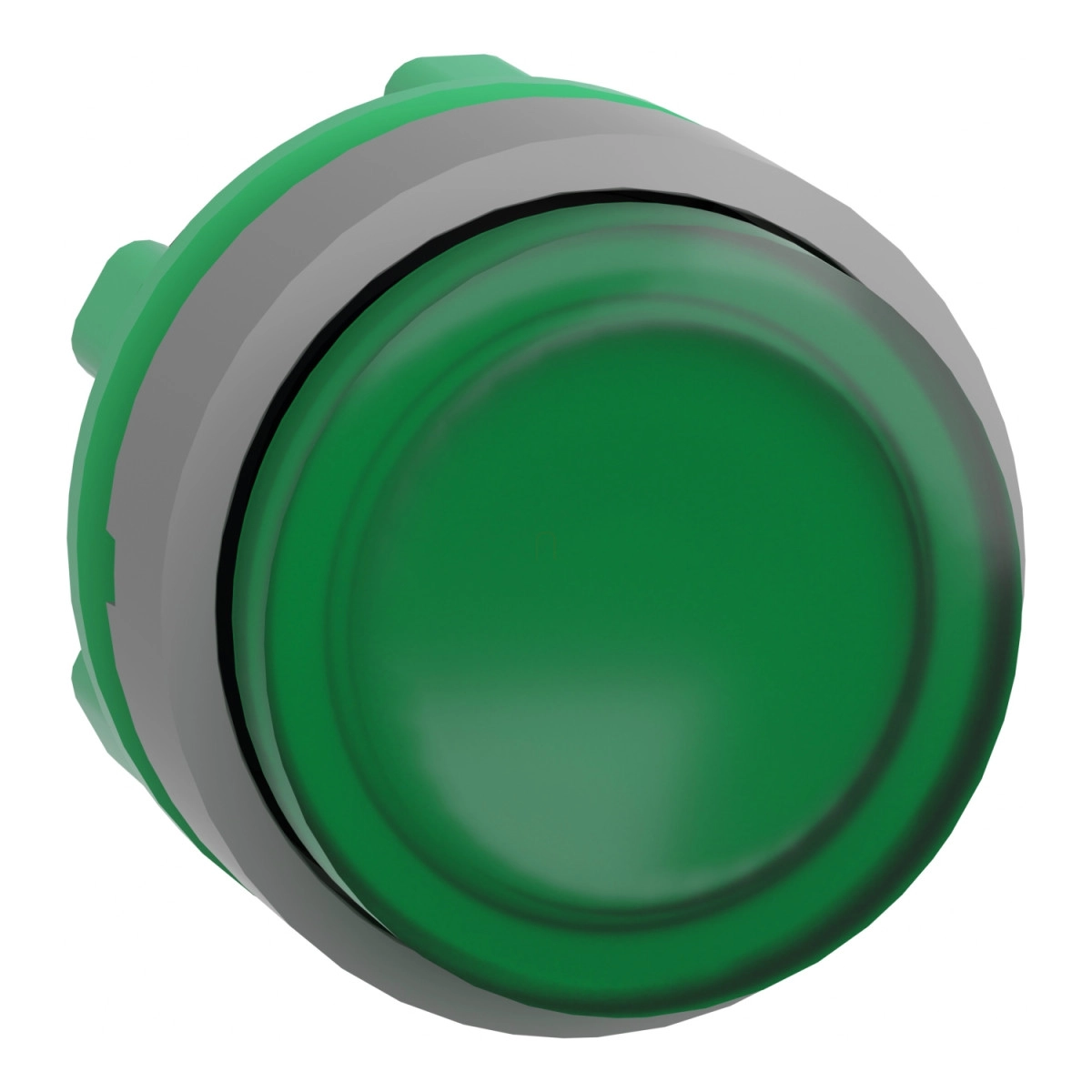

A Schneider Electric Harmony XB5 sorozat ZB5AH33C0 cikkszámú világító nyomógomb feje kiváló minőségű ipari vezérlőelem, amely széles körben alkalmazható különböző automatizálási és vezérlési rendszerekben. Ez a zöld, kiemelkedő (projekciós) kialakítású nyomógomb fej szürke műanyag peremmel rendelkezik, és 22 mm átmérőjű szabványos szerelőnyílásba illeszthető.
A ZB5AH33C0 nyomógomb fej push-push működési elvvel rendelkezik, ami azt jelenti, hogy az egyik megnyomás aktiválja, a következő pedig kikapcsolja a funkciót. A terméket univerzális LED-del történő használatra tervezték, ami biztosítja a rugalmas alkalmazhatóságot különböző világítási megoldásokkal. A nyomógomb jelölés nélküli, így saját címkézési igényeidnek megfelelően testreszabható. A termék a Harmony XB5 sorozat részeként kompatibilis a Schneider Electric különböző LED blokkjaival, ezáltal rugalmas konfigurációs lehetőségeket biztosít.
A ZB5AH33C0 kiemelkedő műszaki paraméterekkel büszkélkedhet. Az IP66-os védettségi szint kiváló védelmet biztosít por és erős vízsugarak ellen, míg a NEMA 13 és NEMA 4X besorolás tovább erősíti a termék megbízhatóságát nehéz ipari környezetben is. A nyomógomb fej mechanikai élettartama rendkívüli: 5 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál gyakori használat mellett is. A termék -25°C és +70°C közötti üzemi hőmérséklettartományban használható, ami szélsőséges környezeti feltételek mellett is lehetővé teszi az alkalmazását. Ellenáll akár 7000000 Pa nyomású, 55°C-os nagynyomású mosásnak is, ami különösen fontos lehet olyan ipari környezetekben, ahol rendszeres tisztítás szükséges.
A Schneider Electric ZB5AH33C0 nyomógomb fej különböző szerelési opciókkal használható. Csavaros szorítókapcsos, dugaszolható csatlakozós vagy nyomtatott áramköri lapra szerelhető kialakításban is alkalmazható. Kompatibilis az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal. A termék különböző elektromos összetételű kódokkal használható, mint az M5, M6, M10, MF1 és MR1, amelyek különböző kontaktus és LED konfigurációkat tesznek lehetővé. A termék eleget tesz számos nemzetközi szabványnak, beleértve az IEC 60947-1, IEC 60947-5-5, UL 508, CSA C22.2 No 14 szabványokat. Rendelkezik továbbá DNV, CSA, BV, LROS és UL tanúsítványokkal, ami bizonyítja a termék minőségét és megfelelőségét a legszigorúbb ipari követelményeknek is.
Schneider Electric Harmony XB5 - ZB5AH33C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej világító nyomógombhoz
Termék kompatibilitás: Univerzális LED
Rövid terméknév: ZB5
Előlap anyaga: Műanyag, szürke színre galvanizált
Szerelési átmérő: 22 mm
Fej típusa: Standard
Működtetési mód: Push-push (nyomó-nyomó)
Működtető profil: Zöld, kiemelkedő, jelölés nélküli
Jelzőegység fejének alakja: Kerek
Méret és műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Mechanikai élettartam: 5000000 ciklus
Állomás név: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: M5 kevesebb mint 2 kontaktushoz, egyes blokkok használatával előlapi szereléssel, beépített LED-del
M6 kevesebb mint 2 kontaktushoz, egyes blokkok használatával előlapi szereléssel, beépített LED-del és transzformátorral
M10 kevesebb mint 2 kontaktushoz, egyes blokkok használatával előlapi szereléssel, beépített LED-del
MF1 kevesebb mint 2 kontaktushoz, egyes blokkok használatával előlapi szereléssel, beépített LED-del
MR1 kevesebb mint 2 kontaktushoz, egyes blokkok használatával hátsó szereléssel, beépített LED-del
Eszköz bemutató: Alapelem
Környezeti paraméterek
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -25...70 °C
Áramütés elleni védelem osztálya: II. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
