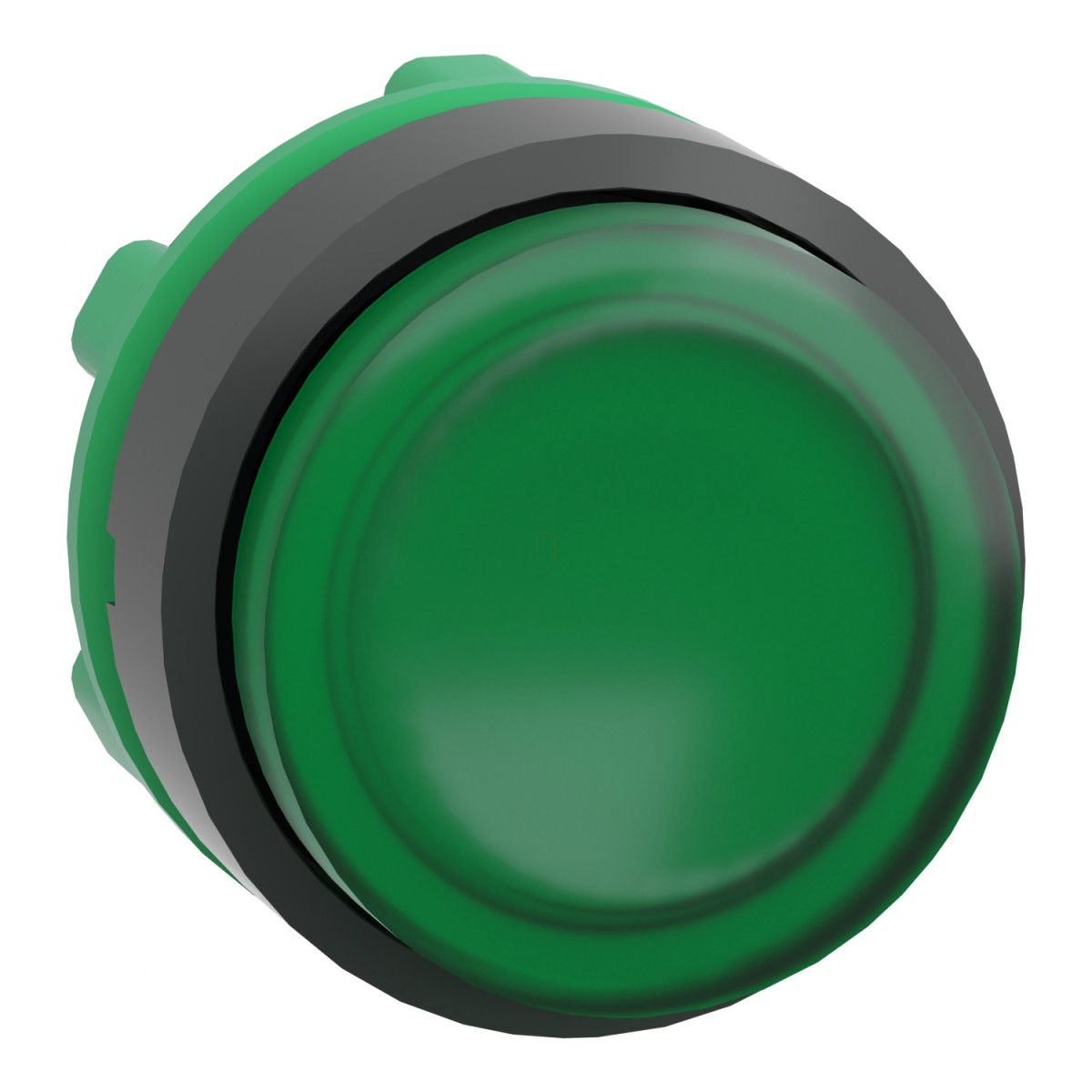

A Schneider Electric Harmony XB5 termékcsalád ZB5AH33 típusú világító nyomógomb feje egy kiváló minőségű ipari vezérlőelem, amely tökéletes választás különböző automatizálási és vezérlési alkalmazásokhoz. Ez a zöld, kiemelkedő, jelöletlen kialakítású nyomógomb fej 22 mm-es szabványos szerelőnyílásba illeszthető, így rendkívül sokoldalúan használható a modern ipari környezetekben.
A ZB5AH33 nyomógomb fej egy univerzális LED-es világítási technológiával kompatibilis, amely jól látható vizuális visszajelzést biztosít különböző működési körülmények között. A push-push működtetési mechanizmus intuitív használatot tesz lehetővé: a gomb megnyomással aktiválható és újbóli megnyomással oldható. Ez a kialakítás különösen hasznos olyan alkalmazásokban, ahol a be- és kikapcsolási funkciók egyszerű és egyértelmű kezelése szükséges. A sötétszürke műanyag keretbe foglalt, zöld, kiemelkedő gomb kialakítás kiváló láthatóságot biztosít még távolról is, így ideális választás biztonsági alkalmazásokhoz vagy folyamatok állapotának jelzésére.
A termék műszaki paraméterei impozánsak: 5 millió kapcsolási ciklus mechanikai élettartam, IP66 védettség az IEC 60529 szabvány szerint, amely teljesen por- és vízsugár ellen védetté teszi a készüléket. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék kiváló minőségének és megbízhatóságának. A ZB5AH33 ellenáll a 7000000 Pa nyomású magasnyomású mosásnak is 55 °C-on, 0,1 m távolságról, valamint IK05 fokozatú ütésállósággal rendelkezik az IEC 50102 szabvány szerint. A termék -25...70 °C közötti üzemi hőmérsékleten használható, tárolási hőmérséklet tartománya pedig -40...70 °C. A Schneider Electric ZB5AH33 nyomógomb fej számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-1, IEC 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4 és JIS C8201-1 szabványokat. Ezek a tanúsítványok biztosítják a termék globális kompatibilitását és megfelelőségét a legszigorúbb ipari szabványoknak.
A ZB5AH33 kiváló minőségét a DNV, CSA, BV, LROS (Lloyds Register of Shipping) és UL minősítések is alátámasztják. A termék Class II elektromos érintésvédelmi osztályba tartozik az IEC 60536 szabvány szerint. Fizikai jellemzői között szerepel a 29 mm-es CAD szerinti szélesség és magasság, valamint a 33 mm-es mélység. A termék rendkívül ellenálló a rezgésekkel szemben is: 5 gn (f = 2...500 Hz) értékű rezgésállósággal rendelkezik az IEC 60068-2-6 szabvány szerint, valamint 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) ütésállósággal a félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint. A ZB5AH33 nyomógomb fej a Harmony XB5 széria része, és használható XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal. Az elektromos összeállítási kód tekintetében a termék kompatibilis többféle konfigurációval is, például az M5, M6, M10, MF1 és MR1 kódokkal, amelyek különböző kontaktus és LED elrendezéseket jelölnek előlapra vagy hátlapra szerelve, beépített LED-del vagy transzformátorral.
Schneider Electric Harmony XB5 - ZB5AH33 - műanyag világító nyomógomb fej, Ø22, nyomó - nyomó, kiemelkedő, zöld műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej világító nyomógombhoz
Eszköz rövid neve: ZB5
Termékkód: ZB5AH33
Kompatibilitás: Univerzális LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típus: Szabványos
Működtető típus: nyomó-nyomó
Működtető profilja: Zöld, kiemelkedő, jelöletlen
Fizikai jellemzők
CAD szerinti szélesség: 29 mm
CAD szerinti magasság: 29 mm
CAD szerinti mélység: 33 mm
Mechanikai élettartam: 5000000 ciklus
Állomások és kompatibilitás
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: M5 - <2 kontaktus egyes blokkok használatával előlapi szereléshez beépített LED-del
M6 - <2 kontaktus egyes blokkok használatával előlapi szereléshez beépített LED-del és transzformátorral
M10 - <2 kontaktus egyes blokkok használatával előlapi szereléshez beépített LED-del
MF1 - <2 kontaktus egyes blokkok használatával előlapi szereléshez beépített LED-del
MR1 - <2 kontaktus egyes blokkok használatával hátlapi szereléshez beépített LED-del
Eszköz prezentáció: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Elektromos érintésvédelmi osztály: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL listázott
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
