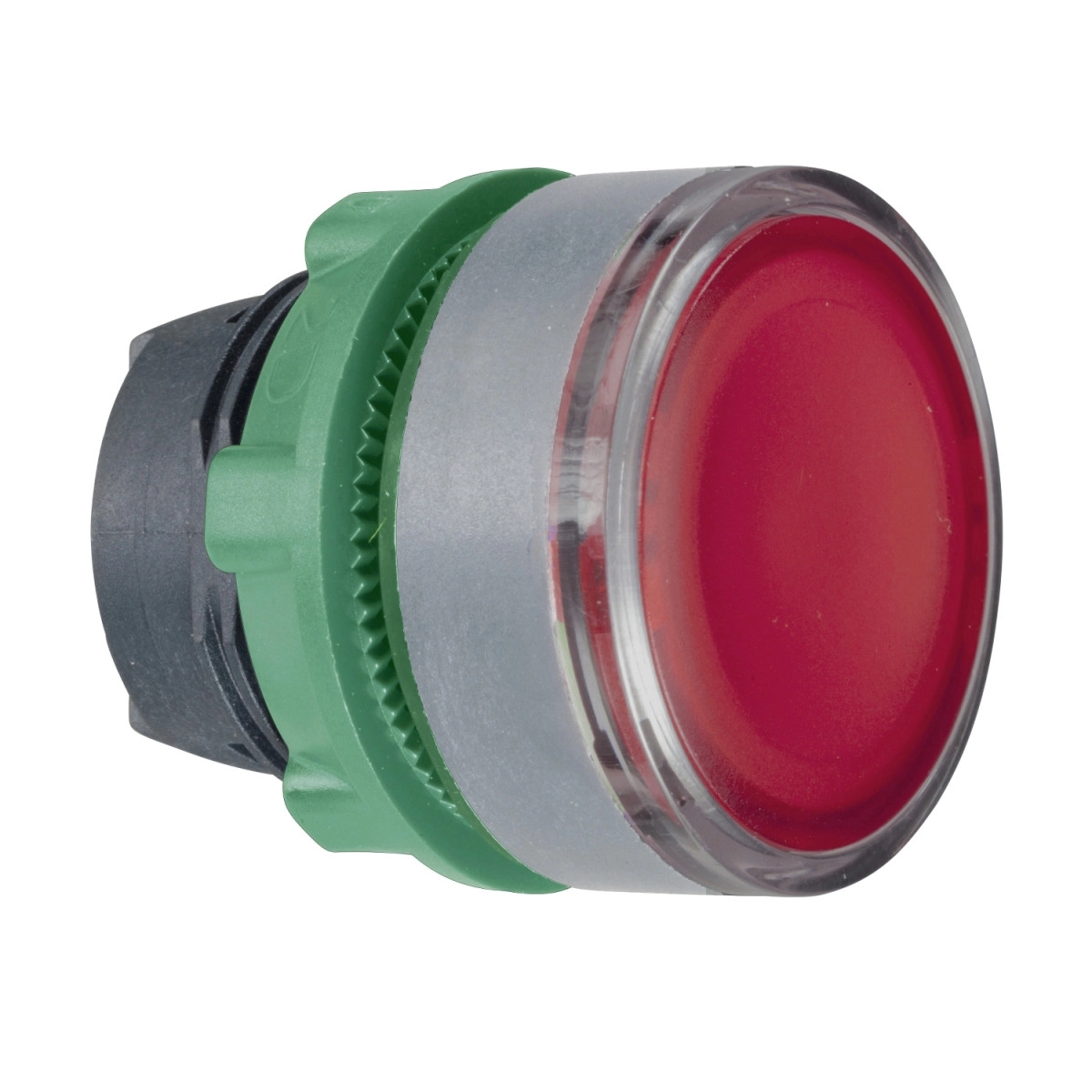

A Schneider Electric Harmony XB5 sorozatába tartozó ZB5AH0483C0 világítható nyomógomb fej kiváló minőségű ipari kapcsolóelem, amely ideális választás vezérlőpanelek és gépek kezelőfelületeinek kialakításához. Ez a piros színű, 22 mm átmérőjű nyomógomb fej modern kialakítással és integrált LED világítással rendelkezik, amely kiemeli a funkcióját és javítja a láthatóságát akár gyengébb fényviszonyok között is.
A termék különleges push-push működési mechanizmussal van ellátva, ami azt jelenti, hogy az első nyomásra aktiválódik, majd a második nyomásra kikapcsol. Ez a funkció rendkívül hasznos olyan alkalmazásoknál, ahol alternáló vezérlésre van szükség, például be/ki kapcsolás, indítás/leállítás vagy más kétállapotú vezérlési folyamatoknál. A szürke színű peremmel ellátott nyomógomb lehetőséget biztosít egyedi címkék, jelölések behelyezésére, így a kezelőfelület személyre szabható és a funkciók egyértelműen azonosíthatók a felhasználók számára.
A ZB5AH0483C0 nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik. A plasztik háznak és a TH védőkezelésnek köszönhetően rendkívül ellenálló a különböző környezeti hatásokkal szemben. IP66-os védettségi szintje biztosítja a por- és vízzáróságot, így nedves vagy poros környezetben is megbízhatóan működik. A termék NEMA 13 és NEMA 4X szabványoknak is megfelel, valamint az IK05 fokozatú ütésállósággal rendelkezik, ami a mechanikai behatásokkal szembeni ellenállóságát igazolja. A nyomógomb ellenáll akár 7000000 Pa nyomású nagynyomású mosásnak is 55 °C-on, 0,1 m távolságból, ami különösen fontos lehet élelmiszeripari vagy más, rendszeres tisztítást igénylő környezetben.
A termék kompatibilis a Schneider Electric Universal LED blokkok széles választékával, így különböző elektromos konfigurációkban használható. Az elektromos összeállítás kódjai (M5, M6, M10, MF1, MR1) különböző bekötési lehetőségekre utalnak, lehetővé téve akár 2 kontaktus használatát elölről vagy hátulról szerelhető egységekkel. A termék működési hőmérséklet-tartománya -25 és +70 °C között van, tárolási hőmérséklete pedig -40 és +70 °C közötti tartományban mozoghat, ami széles körű felhasználást tesz lehetővé különböző éghajlati viszonyok között. A nyomógomb az IEC 60536 szabvány szerint Class II érintésvédelmi osztályba tartozik, így fokozott villamos biztonságot nyújt.
Schneider Electric Harmony XB5 - ZB5AH0483C0 - műszaki adatok
Fő jellemzők
Terméksorozat: Harmony XB5
Termék típusa: Fej világítható nyomógombhoz
Termék kompatibilitás: Integrált LED
Készülék rövid neve: ZB5
Perem anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: push-push
Működtető profil: Piros, süllyesztett, jelöletlen
Működtető kiegészítő információ: Címke behelyezési lehetőséggel
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 5000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: M5, M6, M10, MF1, MR1 a különböző szerelési és LED konfigurációkhoz
Készülék bemutatása: Alapelemként
Környezeti paraméterek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -25…70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, UL 508, IEC 60947-5-5, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai tulajdonságok
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
