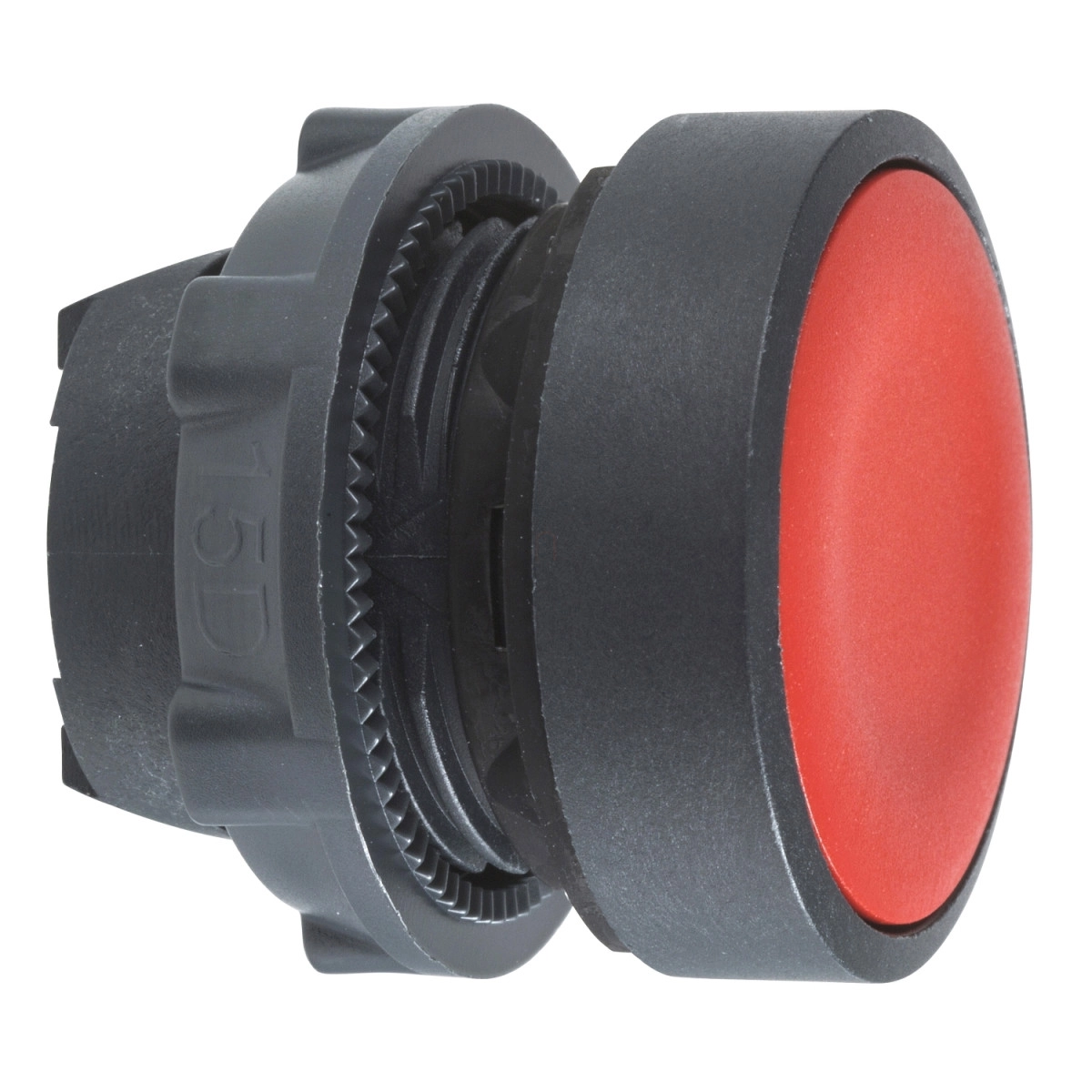

A Schneider Electric Harmony XB5 sorozatú ZB5AH04 nyomógomb fej egy kiváló minőségű, nem világító, piros színű vezérlőelem, amely tökéletes választás ipari kapcsolószekrények, vezérlőpultok és irányítópanelek számára. Ez a kompakt, 22 mm-es szabványos szerelési átmérőjű nyomógomb fej a Harmony XB5 termékcsalád része, amely világszerte elismert megbízhatóságáról és hosszú élettartamáról.
A ZB5AH04 egy standard kialakítású, piros színű, jelölés nélküli, süllyesztett kivitelű nyomógomb fej, amely push-push működési elvvel rendelkezik. Ez a működési mód lehetővé teszi a kétállapotú kapcsolást egyetlen nyomógombbal - az első nyomásra aktiválódik, a második nyomásra pedig deaktiválódik a kapcsoló. A kezelőelem sötétszürke műanyag kerettel rendelkezik, amely kontrasztos hátteret biztosít a piros nyomófelülethez, így növelve a láthatóságot és a kezelhetőséget akár gyengébb fényviszonyok között is. A nyomógomb kerek formája ergonomikus kialakítást biztosít, amely kényelmes kezelést tesz lehetővé.
A Schneider Electric ZB5AH04 nyomógomb fej rendkívüli mechanikai tartósságot kínál, akár 2 millió kapcsolási ciklusig garantált élettartammal. Ez a hosszú élettartam különösen előnyös olyan ipari környezetekben, ahol a kapcsolók gyakori használatnak vannak kitéve. A termék műszaki specifikációi között szerepel a CAD szerinti 29 mm-es teljes szélesség és magasság, valamint a 28 mm-es teljes mélység, ami kompakt beépíthetőséget biztosít. Különösen előnyös tulajdonsága a kiváló környezeti ellenállás - az IP66, IP67, IP69 és IP69K védettségi fokozatok azt jelentik, hogy a termék tökéletesen védett por ellen, és ellenáll akár a nagy nyomású vízsugárnak is, így ideális választás olyan környezetekben, ahol a tisztítás során nagynyomású mosást alkalmaznak. A NEMA 13 és NEMA 4X besorolás szintén kiváló védelmet biztosít a por, olaj, nem korrozív anyagok és víz ellen.
A ZB5AH04 nyomógomb fej széles hőmérséklet-tartományban használható, -40°C és +70°C között mind tárolási, mind üzemeltetési körülmények között, ami rendkívüli rugalmasságot biztosít különböző ipari alkalmazási területeken. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-5-1 és több más szabványt, továbbá rendelkezik DNV, CSA, BV, LROS és UL tanúsítványokkal is, ami biztosítja a globális megfelelőséget. Ezen felül a termék kiemelkedő rezgésállósággal rendelkezik (5 gn, f = 2...500 Hz az IEC 60068-2-6 szerint) és kiváló ütésállósággal (30 gn / 50 gn az IEC 60068-2-27 szerint), ami tovább növeli a megbízhatóságát még a legzordabb ipari környezetekben is.
Schneider Electric Harmony XB5 - ZB5AH04 - műanyag nyomógomb fej, Ø22, nyomó - nyomó, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Piros süllyesztett, jelölés nélkül
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 2000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C11 <3 érintkezőhöz egyedi blokkok használatával elülső szereléshez, C15 <1 érintkezőhöz egyedi blokkok használatával elülső szereléshez, SF1 <3 érintkezőhöz egyedi blokkok használatával elülső szereléshez, SR1 <3 érintkezőhöz egyedi blokkok használatával hátsó szereléshez, C9 <3 érintkezőhöz egyedi blokkok használatával elülső szereléshez
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
