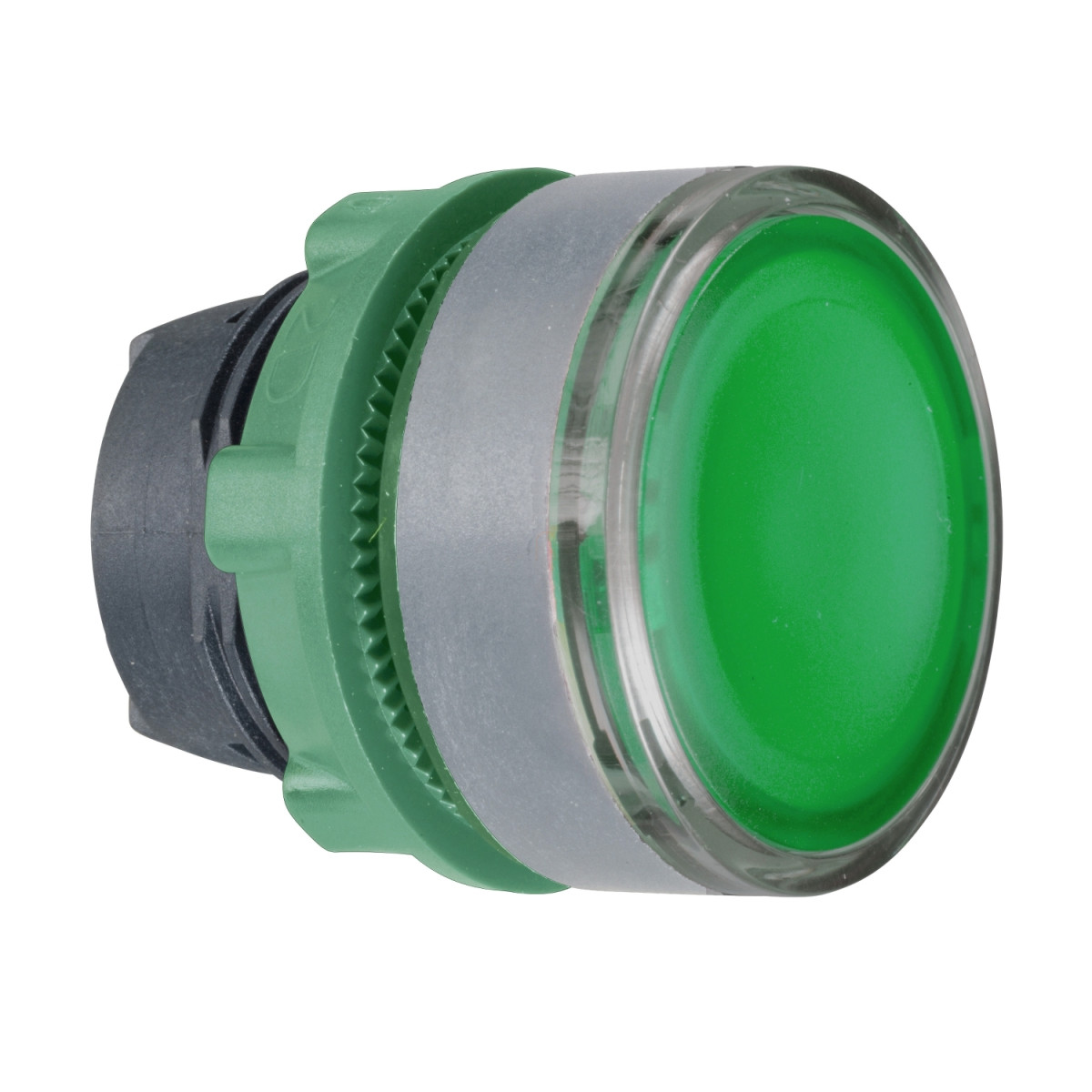

A Schneider Electric Harmony XB5 ZB5AH0383C0 egy innovatív és megbízható megoldás ipari vezérlőrendszerekhez. Ez a zöld színű, műanyag világító nyomógomb fej a népszerű Harmony XB5 termékcsalád része, mely széles körben használt ipari környezetben a magas minőségi és megbízhatósági követelmények miatt.
A ZB5AH0383C0 nyomógomb fej egy 22 mm-es szerelőnyílásba illeszthető, szabványos méretű kezelőegység, amely push-push (nyomó-nyomó) működési mechanizmussal rendelkezik. Ez a típusú működés azt jelenti, hogy az első megnyomáskor a gomb benyomódik és ebben az állapotban marad, majd a második megnyomáskor visszaáll az eredeti pozíciójába. A termék további különlegessége, hogy lehetőséget kínál egyedi címke vagy jelölés behelyezésére, így a felhasználási célnak megfelelően személyre szabható. A nyomógomb fejhez tartozik egy szürke színű, műanyag keret is, amely elegáns megjelenést biztosít.
A ZB5AH0383C0 világító nyomógomb fejhez integrált LED tartozik, amely biztosítja a láthatóságot még rossz fényviszonyok között is. A termék kompatibilis különböző elektromos összeállítási kódokkal: M5, M6, M10, MF1 és MR1. Ezek a kódok a különböző szerelési módokat jelölik, beleértve az előlapi szerelést integrált LED-del (M5, M10, MF1), előlapi szerelést integrált LED-del és transzformátorral (M6), valamint a hátsó szerelést integrált LED-del (MR1). Mindegyik konfigurációban legfeljebb 2 érintkezőt lehet használni.
A termék kiemelkedő műszaki paraméterekkel rendelkezik. A mechanikai élettartama rendkívül magas, 5 millió kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít. Az IP védettségi besorolása IP66 az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen védett por ellen és nagynyomású vízsugár ellen is védett minden irányból. A termék megfelel a NEMA 13 és NEMA 4X védettségi követelményeinek is. Különösen figyelemreméltó a nagy nyomású mosóval szembeni ellenállóképessége: 7000000 Pa nyomásig ellenáll 55 °C-on, 0,1 méter távolságból. Az IK ütésállósági fokozata IK05 az IEC 50102 szerint.
A Schneider Electric ZB5AH0383C0 nyomógomb fej számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, és JIS C8201-1 szabványokat. Rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL minősítésekkel. Elektromos védelmi osztálya Class II az IEC 60536 szerint. A termék kiváló rezgésállósággal is rendelkezik: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósága 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint.
A ZB5AH0383C0 működési hőmérsékleti tartománya -25...70 °C, míg tárolási hőmérsékleti tartománya -40...70 °C. A termék kompakt méretekkel rendelkezik: CAD szerinti szélessége és magassága egyaránt 29 mm, míg mélysége 30 mm. A termék kompatibilis XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásnevekkel. A Schneider Electric ZB5AH0383C0 nyomógomb fej alapvető eleme az ipari vezérlőrendszerek építőelemeinek, és ideális választás vezérlőpanelek, gépek és berendezések kezelőfelületeihez.
Schneider Electric Harmony XB5 - ZB5AH0383C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej világító nyomógombhoz
Termék kompatibilitás: Integrált LED
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag szürke színű bevonattal
Szerelési átmérő: 22 mm
Fejforma: Kerek
Fej típusa: Normál
Eladási egység: 1
Működési jellemzők
Működtető típusa: Nyomó-nyomó
Működtető profilja: Zöld, süllyesztett, jelölés nélkül
Működtető kiegészítő információ: Címke behelyezésére alkalmas
Méretek
CAD szerinti szélesség: 29 mm
CAD szerinti magasság: 29 mm
CAD szerinti mélység: 30 mm
Teljesítmény jellemzők
Mechanikai élettartam: 5000000 kapcsolási ciklus
Állomásnév kompatibilitás: XALD 1...5 kivágásos, XALK 2...5 kivágásos
Elektromos jellemzők
Elektromos összeállítási kódok:
M5: max. 2 érintkezőhöz, egyes blokkok használatával előlapi szerelésben integrált LED-del
M6: max. 2 érintkezőhöz, egyes blokkok használatával előlapi szerelésben integrált LED-del és transzformátorral
M10: max. 2 érintkezőhöz, egyes blokkok használatával előlapi szerelésben integrált LED-del
MF1: max. 2 érintkezőhöz, egyes blokkok használatával előlapi szerelésben integrált LED-del
MR1: max. 2 érintkezőhöz, egyes blokkok használatával hátsó szerelésben integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklete: -40...70 °C
Üzemi környezeti levegő hőmérséklete: -25...70 °C
Elektromos érintésvédelmi osztály: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK ütésállósági fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
