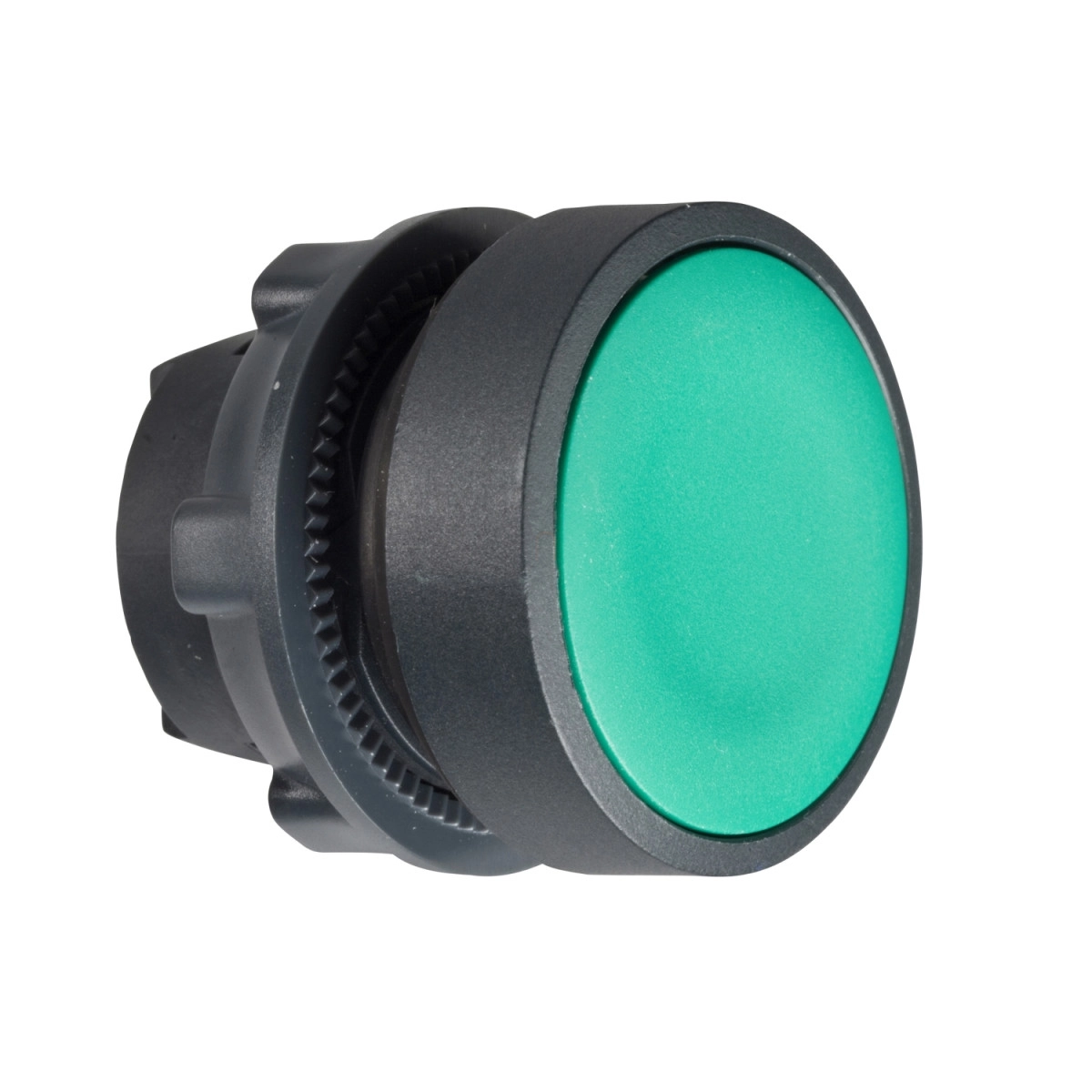

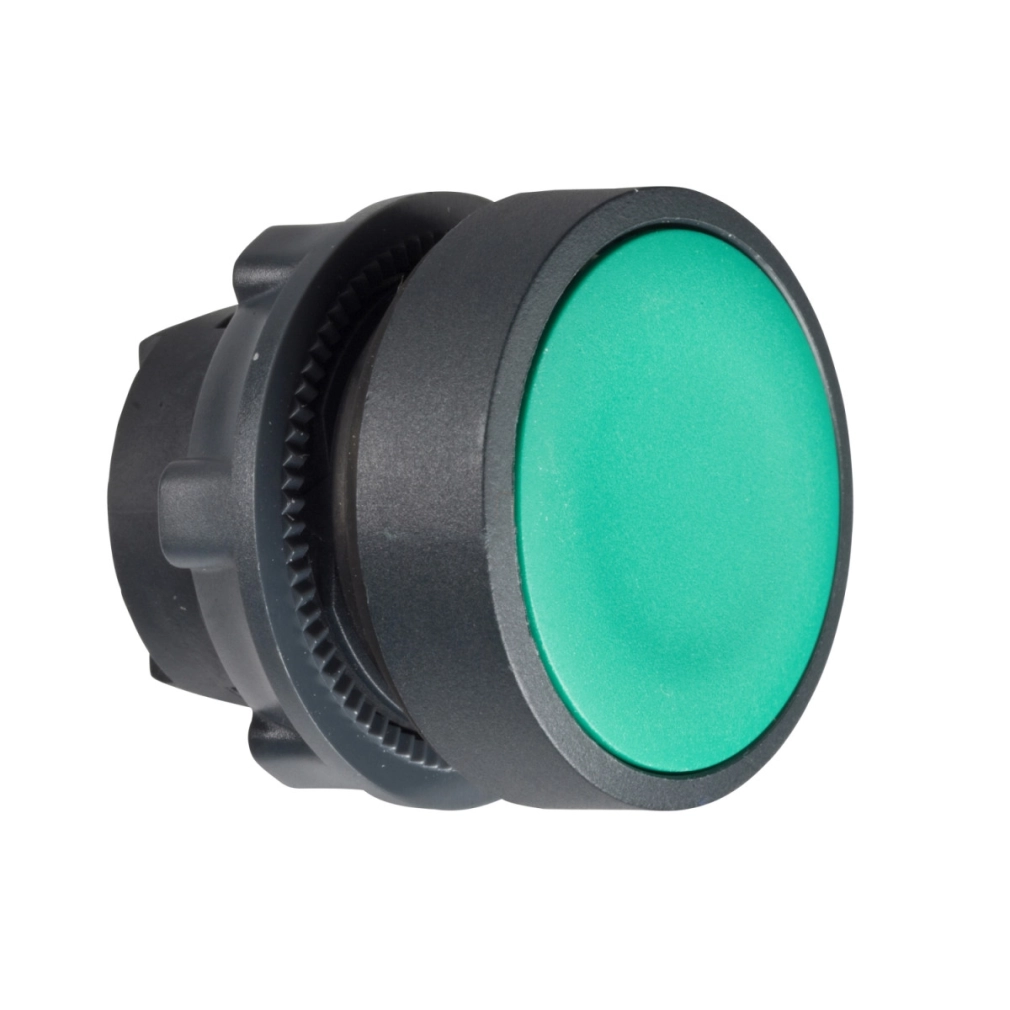

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5AH03 egy prémium minőségű, zöld színű, jelöletlen nyomógomb fej, amely számos ipari vezérlési alkalmazásban használható. Ez a nem világítható nyomógomb fej kifejezetten tartós kialakítású, amely hosszú élettartamot és megbízható működést biztosít még a legigényesebb ipari környezetben is.
A ZB5AH03 sötétszürke műanyag kerettel rendelkezik, amely esztétikusan keretezi a zöld, süllyesztett nyomógomb felületét. A standard, kerek kialakítás könnyen felismerhető és kezelhető a gépkezelők számára, miközben a nyomó-nyomó működési elv intuitív használatot biztosít. A nyomógomb 22 mm átmérőjű furatra szerelhető, ami iparági szabvány, így könnyen illeszthető a legtöbb vezérlőpanelre és konzolra. A rugós visszatérítés mechanizmusa biztosítja, hogy a gomb mindig visszatérjen alaphelyzetbe a megnyomás után.
Műszaki szempontból a ZB5AH03 nyomógomb fej kiemelkedő paraméterekkel rendelkezik. Az egység mechanikai élettartama lenyűgöző 500 000 kapcsolási ciklus, ami hosszú távú, karbantartás nélküli működést tesz lehetővé. A termék különböző elektromos összeállításokkal használható, ideértve a C9, C11, C15, SF1 és SR1 kódolású konfigurációkat, amelyek rugalmasságot biztosítanak a különböző alkalmazási igényekhez. Előlapra szerelhető vagy hátlapra szerelhető érintkezőkkel egyaránt használható, ami tovább növeli a sokoldalúságát. A termék egy alapelem, amely különböző állomásnevű rendszerekbe illeszthető, például XALD 1-5 kivágáshoz vagy XALK 2-5 kivágáshoz.
A környezeti ellenállóképesség tekintetében a ZB5AH03 rendkívül robusztus. IP66, IP69 és IP69K védettségi besorolással rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X védettséggel. Ez azt jelenti, hogy teljesen por- és vízzáró, valamint ellenáll a nagynyomású mosásnak is (akár 7000000 Pa nyomásig 55 °C-on). Az üzemi hőmérséklet-tartománya -40-től +70 °C-ig terjed, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. IK05 ütésállósággal rendelkezik az IEC 50102 szerint, és jelentős rezgésállóságot mutat: 5 gn (f = 2-500 Hz) az IEC 60068-2-6 szabványnak megfelelően. Ezen felül kiváló ütésállóságot is biztosít: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) a félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint.
A ZB5AH03 számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4 és JIS C8201-1 előírásokat. Rendelkezik továbbá DNV, CSA, BV, LROS (Lloyds register of shipping) és UL tanúsítvánnyal is, ami globális alkalmazhatóságát támasztja alá. A termék II. osztályú túlfeszültség kategóriába tartozik az IEC 60536 szerint, és TH védőkezeléssel rendelkezik a még nagyobb tartósság érdekében.
Schneider Electric Harmony XB5 - ZB5AH03 - műanyag nyomógomb fej, Ø22, nyomó - nyomó, zöld műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej nem világítható nyomógombhoz
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Eladás oszthatatlan mennyiségben: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profil: Zöld süllyesztett, jelöletlen
Méretek és műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C11 < 3 érintkezőhöz egyes blokkok használatával elülső szereléshez, C15 < 1 érintkezőhöz egyes blokkok használatával elülső szereléshez, SF1 < 3 érintkezőhöz egyes blokkok használatával elülső szereléshez, SR1 < 3 érintkezőhöz egyes blokkok használatával hátsó szereléshez, C9 < 3 érintkezőhöz egyes blokkok használatával elülső szereléshez
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
