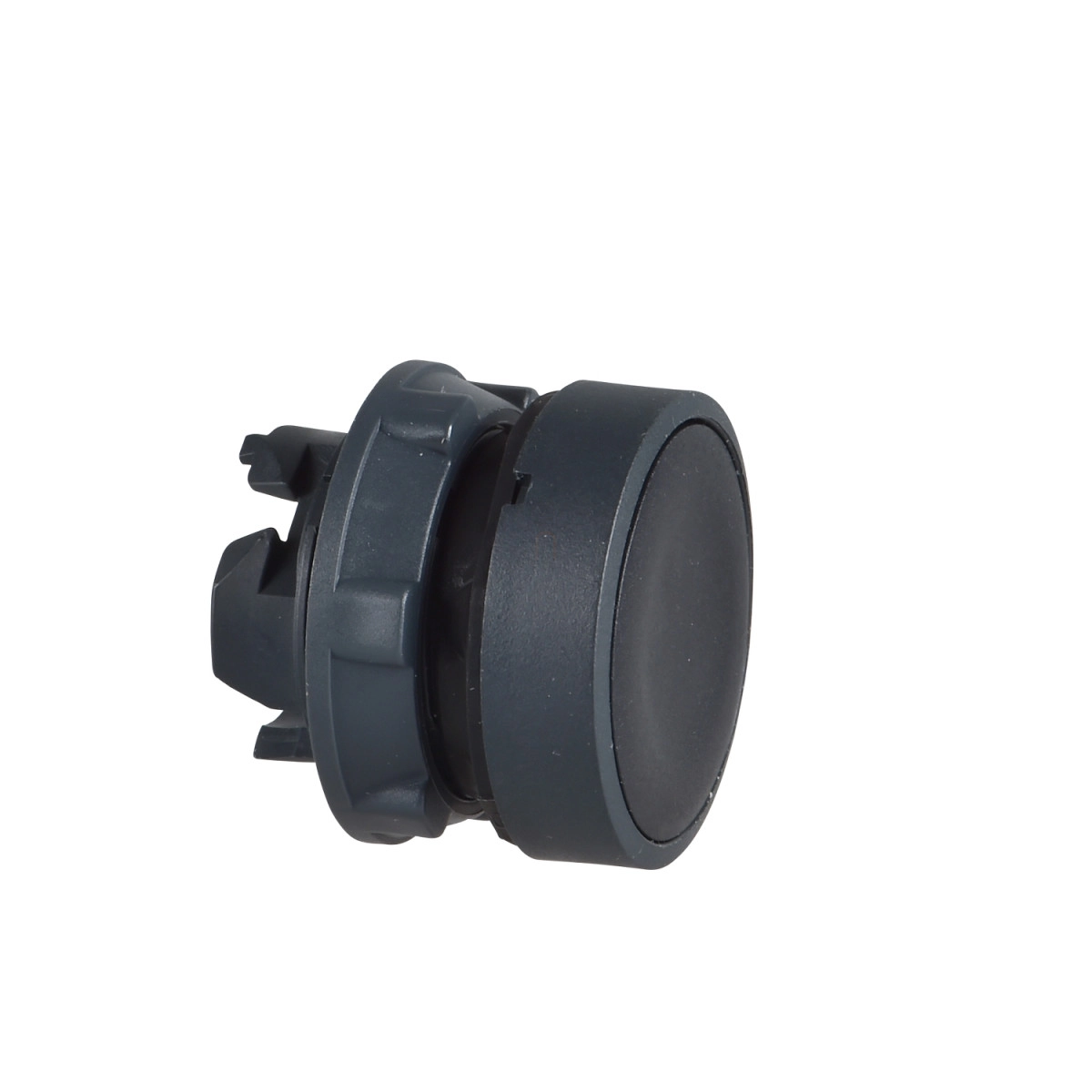

A Schneider Electric Harmony XB5 sorozat ZB5AH02 típusú műanyag nyomógomb fej a precíziós ipari vezérlőrendszerek megbízható alapeleme. Ez a 22 mm átmérőjű, fekete, süllyesztett felületű, jelöletlen nyomógomb ideális választás különböző ipari alkalmazásokhoz, ahol egyszerű, de robusztus kezelőfelületre van szükség.
A ZB5AH02 egy nem világító nyomógomb fej, amely push-push működési elvvel rendelkezik és rugós visszatérítésű mechanizmussal van ellátva. A sötétszürke műanyag keretbe foglalt fekete nyomógomb elegáns megjelenést biztosít, miközben ipari környezetben is kiválóan látható és kezelhető. A standard formájú, kerek kialakítás illeszkedik az XB5 termékcsalád egységes megjelenéséhez, így több kezelőelem alkalmazása esetén is egységes megjelenést biztosít a kezelőpanelen.
Műszaki szempontból a ZB5AH02 nyomógomb rendkívül sokoldalú. Különböző elektromos összeállításokban használható: C11, C15, SF1, SR1 és C9 kódoknak megfelelően, maximum 3 érintkezővel. Az eszköz kiemelkedő mechanikai tartósságát a 2.000.000 működési ciklus bizonyítja. CAD méretek tekintetében a szélessége és magassága egyaránt 29 mm, mélysége pedig 28 mm. A nyomógomb fej szabványos 22 mm-es furatba szerelhető, így a legtöbb ipari szabványnak megfelelő panelbe könnyedén beépíthető. A szerelést megkönnyíti a részletes telepítési útmutatóban található panel kivágási rajz és a 22,5 mm-es ajánlott furatátmérő.
A ZB5AH02 nyomógomb környezeti ellenállóképessége kiemelkedő, amit az IP66, IP67, IP69 és IP69K védettségi fokozat, valamint a NEMA 13 és NEMA 4X besorolás is alátámaszt. A termék -40 és +70 °C közötti üzemi és tárolási hőmérséklettartománya lehetővé teszi a legszélsőségesebb ipari körülmények közötti használatot is. A ZB5AH02 különleges ellenállóképességgel rendelkezik a nagy nyomású vízsugárral szemben is (7000000 Pa 55 °C-on, 0,1 m távolságból), továbbá IK03 fokozatú ütésállósággal. A termék ezen felül kiváló rezgésállósági (5 gn, f= 2...500 Hz) és ütésállósági (30/50 gn) értékekkel rendelkezik, megfelelve az IEC 60068-2-6 és IEC 60068-2-27 szabványok előírásainak.
A Schneider Electric ZB5AH02 nyomógomb számos nemzetközi szabványnak felel meg, többek között az IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4 és JIS C8201-1 előírásainak. Rendelkezik DNV, CSA, BV, LROS és UL tanúsítványokkal is, ami igazolja a termék magas minőségét és megbízhatóságát. A ZB5AH02 nyomógomb különböző állomásokban használható, mint például az XALD 1...5 kivágással vagy XALK 2...5 kivágással rendelkező egységekben, így rugalmasan illeszthető különböző vezérlőpanelekbe. A Schneider Electric Harmony XB5 ZB5AH02 nyomógomb fej mindezen tulajdonságai miatt tökéletes választás ipari vezérlőpanelek, gépek kezelőfelületeinek és automatizálási rendszerek kialakításához.
Schneider Electric Harmony XB5 - ZB5AH02 - műanyag nyomógomb fej, Ø22, nyomó - nyomó, fekete műszaki adatok
Főbb jellemzők
Termékkategória: Harmony XB5
Komponens típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Előlapi anyag: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profil: Fekete süllyesztett, jelöletlen
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 28 mm
Mechanikai élettartam: 2000000 ciklus
Állomás név: XALD 1...5 kivágással, XALK 2...5 kivágással
Elektromos összetétel kód: C11 <3 érintkezőhöz előlapról szerelhető egyes blokkok használatával, C15 <1 érintkezőhöz előlapról szerelhető egyes blokkok használatával, SF1 <3 érintkezőhöz előlapról szerelhető egyes blokkok használatával, SR1 <3 érintkezőhöz hátlapról szerelhető egyes blokkok használatával, C9 <3 érintkezőhöz előlapról szerelhető egyes blokkok használatával
Eszköz megjelenítés: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettségi fokozat: IP66 IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 IEC 50102 szerint
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listázott
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) IEC 60068-2-6 szerint
