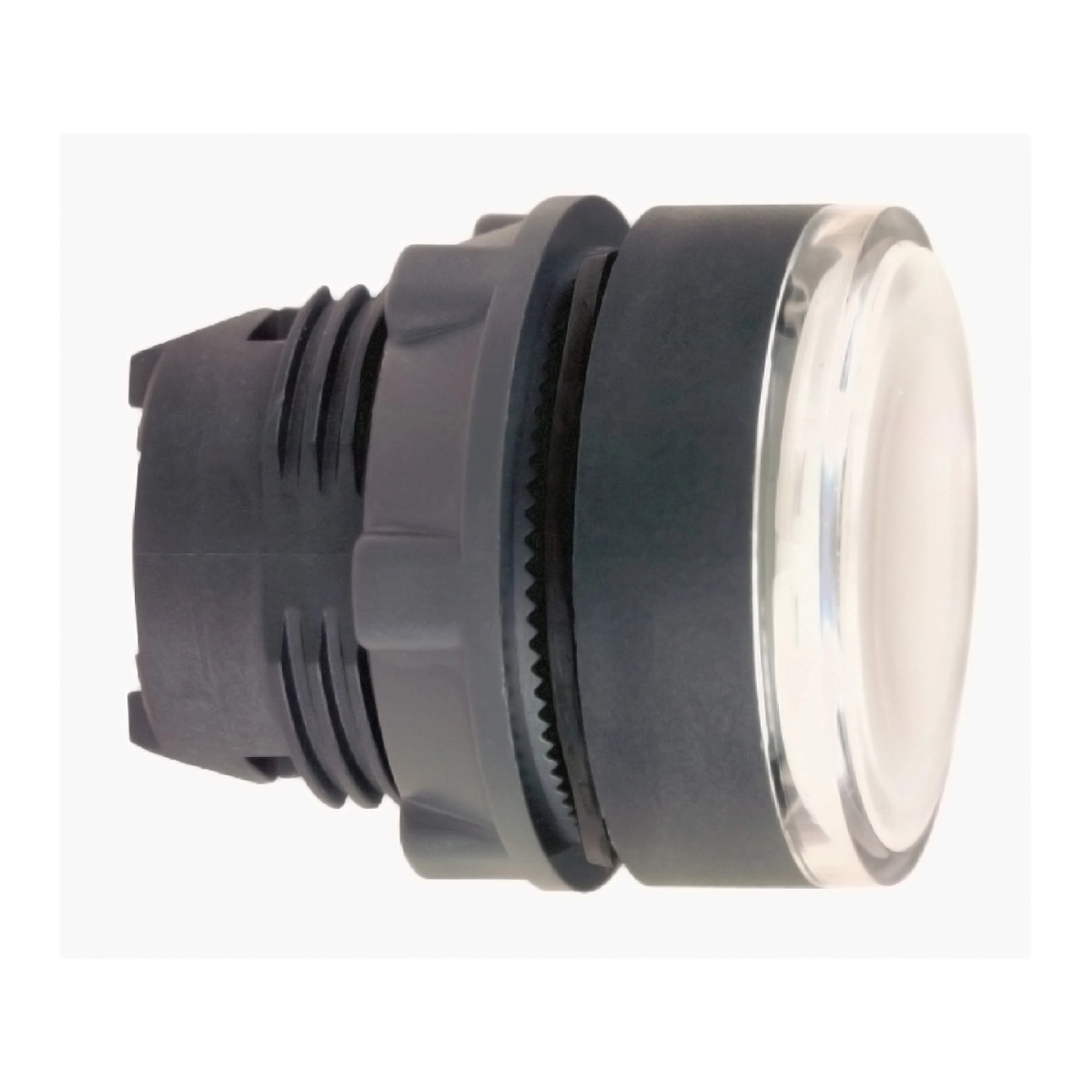

A Schneider Electric Harmony XB5 sorozatú ZB5AH0183 típusú világító nyomógomb fej egy rendkívül praktikus és tartós ipari vezérlőelem, amely a modern automatizálási rendszerek megbízható részét képezi. Ez a kör alakú, fehér, süllyesztett kivitelű nyomógomb kiváló minőségű, sötétszürke műanyag kerettel készül, és 22 mm-es standard furatba szerelhető, ami az iparban széles körben elfogadott méret.
A ZB5AH0183 nyomógomb működése push-to-release (nyomó-nyomó) típusú, ami azt jelenti, hogy az első nyomásra aktiválódik, a második nyomásra pedig kiold. A gomb jelölés nélküli, de kialakítása lehetővé teszi egyedi címke, felirat behelyezését, így testre szabható a konkrét alkalmazáshoz. A beépített LED világítás egyértelmű vizuális visszajelzést ad a gomb állapotáról, ezzel növelve a kezelés biztonságát és a felhasználó komfortérzetét. A termék IP66 védettségi fokozata garantálja a por és erős vízsugár elleni védelmet, míg az IK05 ütésállósági fokozat megfelelő mechanikai védelmet biztosít.
A műszaki paraméterek tekintetében a ZB5AH0183 nyomógomb fej lenyűgöző műszaki adatokkal rendelkezik. A termék mechanikai élettartama 5 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. Kompatibilis különböző elektromos összeállításokkal: M5, M6, M10, MF1, MR1 kódoknak megfelelően, maximum 2 érintkezővel használható, különböző szerelési módokban (előlapi vagy hátlapi), beépített LED-del vagy akár transzformátorral. A termék működési hőmérséklet-tartománya -25°C-tól +70°C-ig terjed, így szélsőséges környezeti feltételek között is megbízhatóan üzemel. A NEMA 13 és NEMA 4X szabványoknak is megfelel, valamint ellenáll a nagynyomású mosásnak (7000000 Pa 55°C-on, 0,1 m távolságból).
A ZB5AH0183 világító nyomógomb fej különösen ajánlott ipari vezérlőpanelek, gépek, gyártósorok, automatizálási rendszerek kialakításához, ahol fontos a megbízható működés, a jó láthatóság és a hosszú élettartam. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg (IEC 60947-1, UL 508, CSA C22.2 No 14, stb.), és rendelkezik CSA, DNV, BV, LROS és UL listázással is. A vibráció- és ütésállóságra vonatkozó tesztek (5 gn rezgésállóság 2-500 Hz frekvenciatartományban, valamint 30/50 gn ütésállóság) igazolják, hogy a termék még a legmostohább ipari környezetben is megállja a helyét.
Schneider Electric Harmony XB5 - ZB5AH0183 műszaki adatok
Termék jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Termék kompatibilitás: Beépített LED
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejforma: Kör alakú
Működtető típus: Nyomó-nyomó (push-push)
Működtető profilja: Fehér, süllyesztett, jelölés nélküli
További információ a működtetőről: Címke behelyezési lehetőséggel
Kiegészítő műszaki adatok
CAD méretek: 29 mm szélesség, 29 mm magasság, 30 mm mélység
Mechanikai élettartam: 5000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: M5, M6, M10, MF1, MR1 kódokkal kompatibilis, max 2 érintkezővel
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -25...70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettség: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Megfelelő szabványok: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1, JIS C8201-5-1, UL 508, CSA C22.2 No 14
Terméktanúsítványok: CSA, DNV, BV, LROS, UL listázott
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
