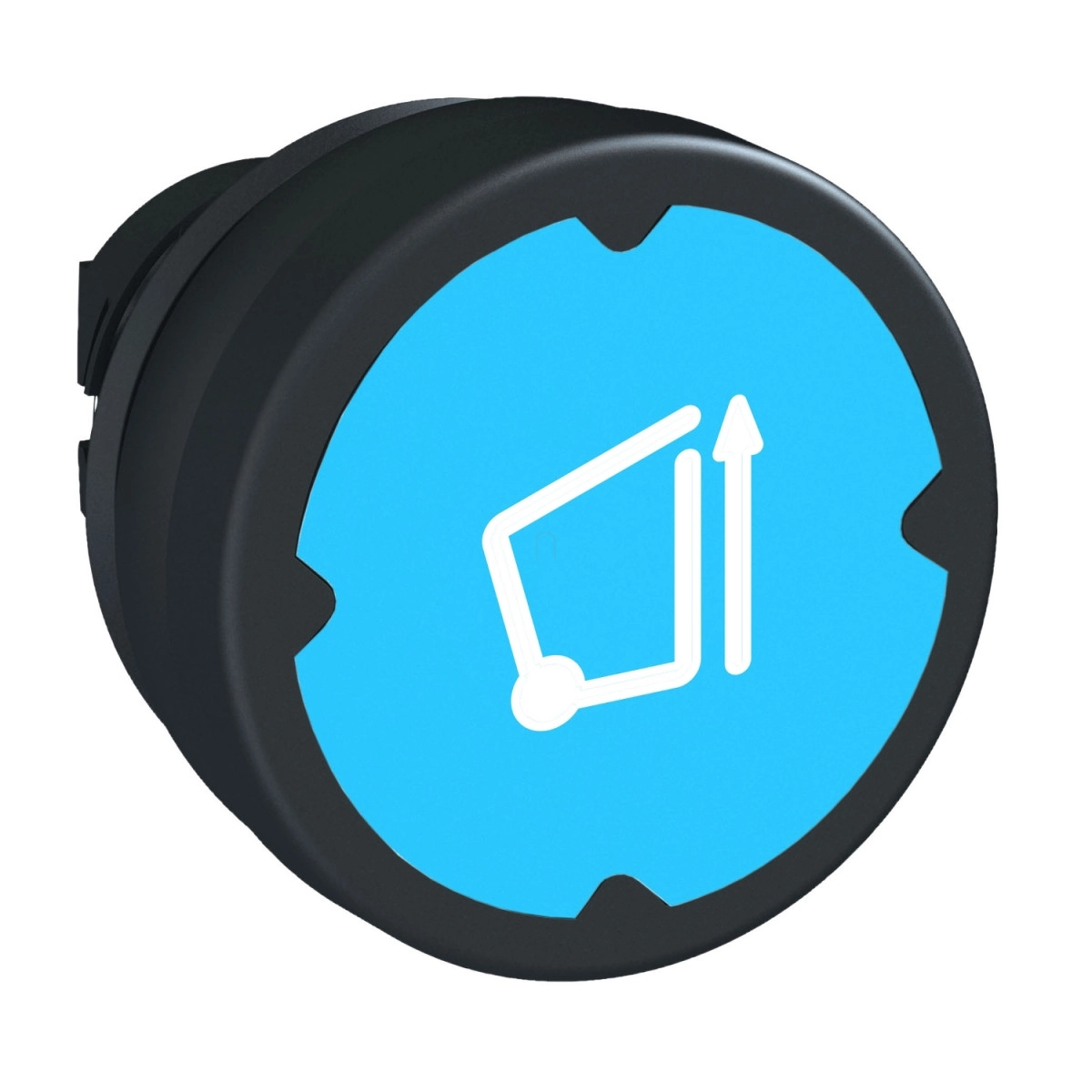

A Schneider Electric Harmony XB5 termékvonal ZB5AC98005 jelzésű nyomógombfeje egy kifejezetten durva ipari környezetbe tervezett, prémium minőségű kapcsolóelem. Ez a világoskék színű, 22 mm-es átmérőjű nyomógomb kiválóan alkalmazható olyan helyeken, ahol a megbízható működés mellett a fokozott környezeti védelem is elsődleges szempont.
A ZB5AC98005 nyomógombfej standard kialakítású, kerek jelzőegységgel rendelkezik, és rugós visszatérésű működéssel bír. A termék fekete műanyag kerettel és világoskék, H005 típusú jelöléssel ellátott nyomófelülettel készül. A nyomógomb vertikális szerelésre van tervezve, így ideális megoldást kínál vezérlőpanelek, gépek kezelőfelületei és ipari berendezések számára, ahol egyértelmű vizuális visszajelzést kell biztosítani a kezelő számára.
A Harmony XB5 sorozat ezen tagja kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66, IP67 és IP69K védettségi szinttel büszkélkedhet, ami azt jelenti, hogy teljes mértékben por- és vízzáró, továbbá nagynyomású, magas hőmérsékletű vízsugárnak is ellenáll akár 90 Pa nyomásig 82,5 °C-on. A NEMA szerinti besorolása NEMA 4, NEMA 12 és NEMA 13, az IK szerinti ütésállósága pedig IK03 szintű az IEC 62262 szabvány szerint. Mindez extrém környezeti feltételek között is megbízható működést garantál.
A termék további műszaki jellemzői között szerepel a kiemelkedő mechanikai tartósság, amely 10 millió kapcsolási ciklust biztosít, valamint a széles működési hőmérséklet-tartomány (-40…+70 °C). A nyomógombfej 37 mm szélességű és mélységű, magassága pedig 18,5 mm. A termék CSA, UL és CE minősítésekkel rendelkezik, és megfelel az IEC 60947-1, IEC 60947-5-1, UL 508 és CSA C22.2 szabványoknak. Az elektromos áramütés elleni védelem szempontjából Class II besorolású az IEC 61140 szerint. A vibráció- és ütésállóság tekintetében is kimagasló teljesítményt nyújt: 5 gn rezgésállóság (f= 2…500 Hz) az IEC 60068-2-6 szerint, valamint 30 gn ütésállóság (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint.
A ZB5AC98005 modell különböző elektromos összeállításokhoz használható, többféle kódnak megfelelően, úgymint C1 (max. 9 kontaktus egyszeres blokkokkal, elölről szerelve), C2 (max. 9 kontaktus egyszeres és dupla blokkokkal, elölről szerelve), C11 (max. 3 kontaktus egyszeres blokkokkal, elölről szerelve), C15 (max. 1 kontaktus egyszeres blokkokkal, elölről szerelve), SF1 (max. 3 kontaktus egyszeres blokkokkal, elölről szerelve) és SR1 (max. 3 kontaktus egyszeres blokkokkal, hátulról szerelve). Ez a sokoldalúság lehetővé teszi a nyomógomb rugalmas alkalmazását különböző vezérlési feladatokhoz.
Schneider Electric Harmony XB5 - ZB5AC98005 - műanyag durva környezeti nyomógomb fej, Ø22, visszatérő, világos kék, szimbólummal műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB5
Termék típus: Nyomógomb fej
Rövid terméknév: ZB5
Keret anyaga: Fekete műanyag
Fej típusa: Standard
Szerelési átmérő: 22 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető kiegészítő információ: Függőleges szerelés
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 18.5 mm
CAD teljes mélység: 37 mm
Nagynyomású mosóval szembeni ellenállás: 90 Pa 82.5 °C-on
Működtető profilja: Világoskék süllyesztett, H005 típus (fehér)
Mechanikai tartósság: 10000000 ciklus
Elektromos összeállítási kód: C1, C2, C11, C15, SF1, SR1 különböző kontaktus konfigurációkhoz
Környezeti paraméterek
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP66, IP69K, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 4, NEMA 13, NEMA 12 az UL 508 szerint
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-1, CSA C22.2, IEC 60947-5-1
Termék tanúsítványok: CSA, UL, CE
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
