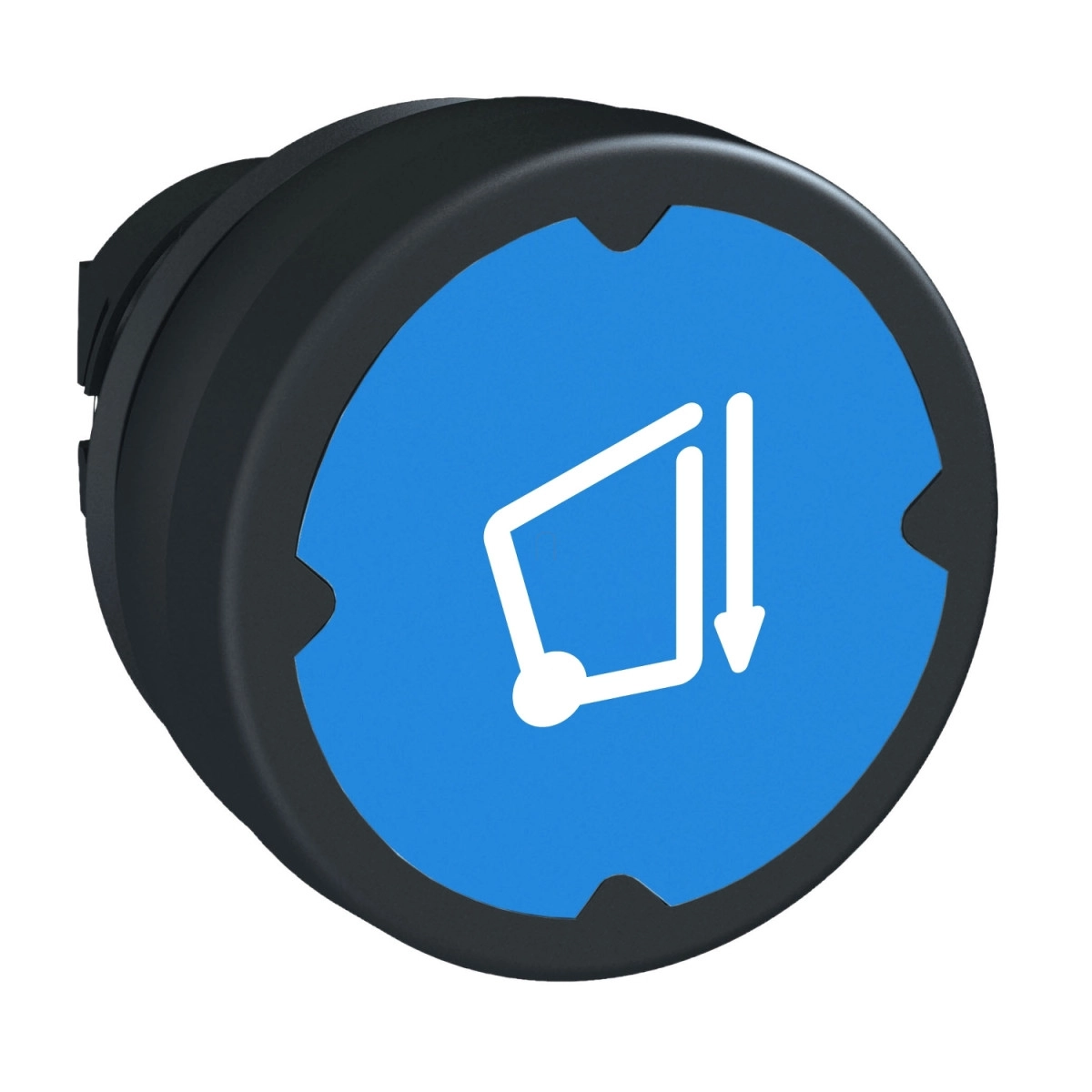

A Schneider Electric Harmony XB5 sorozatához tartozó ZB5AC68006 egy speciálisan durva környezetre tervezett nyomógomb fej, amely kiemelkedő minőségével és robusztus kialakításával tökéletes választás ipari alkalmazásokhoz. Ez a sötétkék színű, 22 mm átmérőjű nyomógomb fej különösen olyan környezetben ideális, ahol fontos a megbízhatóság és a tartósság.
A ZB5AC68006 modell egy rugós visszatérésű működtetővel rendelkezik, ami biztosítja, hogy a nyomógomb minden használat után automatikusan visszatérjen alapállapotába. A termék H006 típusú fehér jelöléssel van ellátva, amely intuitív vizuális visszajelzést biztosít a kezelők számára. Ezt a nyomógomb fejet függőlegesen kell felszerelni, ahogy azt a gyártói specifikáció is előírja. A standard fejkialakítás és a kerek formájú jelzőegység könnyen felismerhető kezelőfelületet biztosít bármilyen ipari környezetben.
A ZB5AC68006 nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik, amelyek hosszú élettartamot és megbízható működést garantálnak. A mechanikai élettartama lenyűgöző 10 millió kapcsolási ciklus, ami kivételes tartósságot biztosít még intenzív használat mellett is. A fekete műanyag kerettel ellátott termék különböző környezeti hatásokkal szemben is rendkívül ellenálló. Képes ellenállni a 90 Pa nyomású, 82,5 °C hőmérsékletű nagynyomású mosásnak, valamint -40 és +70 °C közötti üzemi hőmérséklettartományban is megbízhatóan működik. Tárolási hőmérséklettartománya -40 és +85 °C között van.
Védelmi szempontból a ZB5AC68006 kiemelkedő jellemzőkkel rendelkezik. IP66, IP67 és IP69K védelmi besorolással rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és víz ellen még a legzordabb körülmények között is. Emellett IK03 ütésállósági védelemmel is rendelkezik az IEC 62262 szabványnak megfelelően. A termék NEMA 4, NEMA 12 és NEMA 13 védelmi osztályoknak is megfelel az UL 508 szerint. Az IEC 61140 szabvány szerinti II. érintésvédelmi osztály további biztonságot nyújt az elektromos áramütés ellen.
A Schneider Electric ZB5AC68006 nyomógomb fej különböző elektromos összeállításokban használható: C1 (legfeljebb 9 érintkező előlapi szerelésű egyes blokkokkal), C2 (legfeljebb 9 érintkező előlapi szerelésű egyes és dupla blokkokkal), C11 (legfeljebb 3 érintkező előlapi szerelésű egyes blokkokkal), C15 (legfeljebb 1 érintkező előlapi szerelésű egyes blokkokkal), SF1 (legfeljebb 3 érintkező előlapi szerelésű egyes blokkokkal) és SR1 (legfeljebb 3 érintkező hátlapi szerelésű egyes blokkokkal). A termék 5 gn rezgésállósággal rendelkezik 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint, valamint 30 gn ütésállósággal 18 ms időtartam és félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően. A termék rendelkezik CE, CSA és UL tanúsítványokkal, valamint megfelel az IEC 60947-1, UL 508, IEC 60947-5-1 és CSA C22.2 szabványoknak, ami garantálja a nemzetközi megfelelőséget és a kiváló minőséget.
Schneider Electric Harmony XB5 - ZB5AC68006 - műanyag durva környezeti nyomógomb fej, Ø22, visszatérő, kék, szimbólummal műszaki adatok
Főbb jellemzők
Terméksorozat: Harmony XB5
Termék típusa: Nyomógomb fej
Eszköz rövid neve: ZB5
Keret anyaga: Fekete műanyag
Fej típusa: Standard
Szerelési átmérő: 22 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető kiegészítő információ: Függőleges szerelés
Méretadatok
Teljes szélesség (CAD): 37 mm
Teljes magasság (CAD): 18,5 mm
Teljes mélység (CAD): 37 mm
Műszaki specifikációk
Nagynyomású mosóval szembeni ellenállás: 90 Pa 82,5 °C-on
Működtető profilja: Kék süllyesztett, H006 típus (fehér)
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 (<9 érintkező egyes blokkok használatával előlapi szerelésnél), C2 (<9 érintkező egyes és dupla blokkok használatával előlapi szerelésnél), C11 (<3 érintkező egyes blokkok használatával előlapi szerelésnél), C15 (<1 érintkező egyes blokkok használatával előlapi szerelésnél), SF1 (<3 érintkező egyes blokkok használatával előlapi szerelésnél), SR1 (<3 érintkező egyes blokkok használatával hátlapi szerelésnél)
Környezeti feltételek
Tárolási környezeti levegő hőmérséklete: -40…85 °C
Üzemi környezeti levegő hőmérséklete: -40…70 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint, IP69K, IP67
NEMA védelmi fokozat: NEMA 4 az UL 508 szerint, NEMA 13, NEMA 12
IK védelmi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, IEC 60947-5-1, CSA C22.2
Terméktanúsítványok: CE, CSA, UL
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
