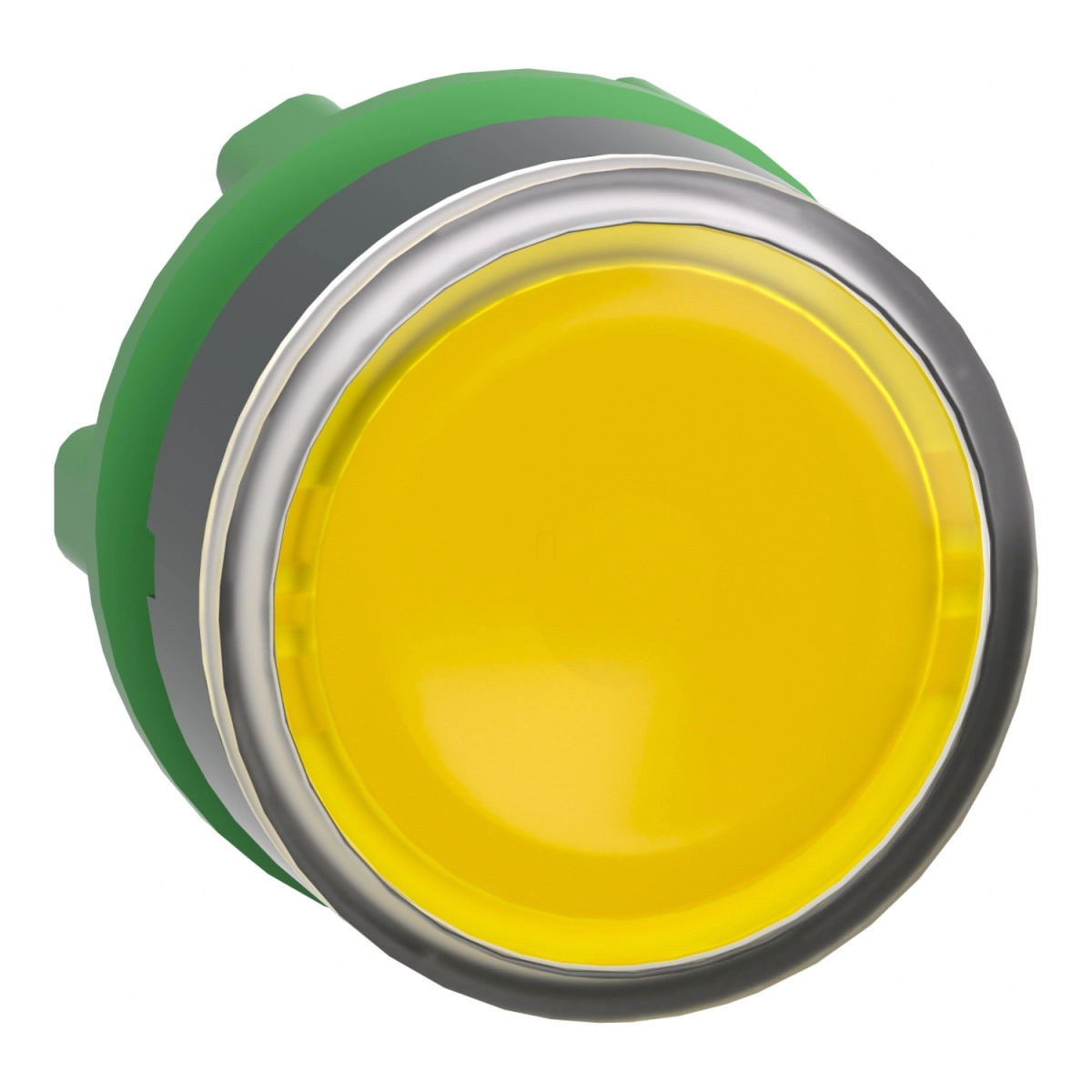

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5AA88 egy professzionális minőségű nyomógombfej, amely kifejezetten ipari környezetbe tervezett alkalmazásokhoz készült. Ez a sárga, világítható nyomógomb modern megoldást kínál vezérlőpanelek, irányítópultok és elektromos kapcsolószekrények kialakításához.
A ZB5AA88 modell a Harmony XB5 és XALF termékcsaládok része, és sötétszürke műanyag kerettel, sárga, sík kivitelű nyomógomb felülettel rendelkezik. Az eszköz 22 mm-es szabványos furatba szerelhető, ami megfelel a legtöbb ipari kapcsolótábla követelményeinek. Ami különösen előnyössé teszi ezt a terméket, hogy univerzális LED megvilágítással kompatibilis, így rugalmasan illeszthető különböző vezérlőrendszerekbe. Fontos megjegyzés, hogy bár a termék megjelenésében esetleg változás tapasztalható, ez nem befolyásolja a funkcionalitást és a biztonsági jellemzőket - ez teszi kompatibilissé az univerzális LED blokkokkal.
A ZB5AA88 műszaki paraméterei impozánsak: a nyomógomb visszatérő rugós működésű, és lehetőséget kínál jelölések, feliratok behelyezésére. Méreteit tekintve a CAD szerinti szélessége és magassága 29 mm, mélysége pedig 30 mm. Az egység különösen ellenálló a mosóberendezésekkel szemben, akár 7 000 000 Pa nyomást is kibír 55 °C-on, 0,1 m távolságból. Mechanikai élettartama kiemelkedő - 10 000 000 kapcsolási ciklust garantál a gyártó, ami hosszú távú, megbízható működést biztosít még intenzív használat mellett is.
A termék védelmi besorolása is figyelemreméltó: IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen por- és vízbiztos, sőt, nagynyomású és magas hőmérsékletű vízsugárral szemben is védett. A NEMA 13 és NEMA 4X besorolás további bizonyíték a robosztus kialakításra. Az IK03 ütésállósági fokozat pedig garantálja a mechanikai sérülésekkel szembeni ellenállást. A termék számos nemzetközi szabványnak megfelel, többek között: CSA C22.2 No 14, UL 508, IEC 60947-5-4, GB 14048.5, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, JIS C8201-1.
A ZB5AA88 modell szélsőséges környezeti feltételek között is megbízhatóan működik, tárolási és működési hőmérséklet-tartománya -40...+70 °C. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén, az IEC 60068-2-27 szabványnak megfelelően. Ezek a specifikációk ideálissá teszik a terméket olyan ipari környezetben, ahol a rezgés, az extrém hőmérsékleti viszonyok és a mechanikai behatások mindennaposak.
Schneider Electric Harmony XB5 - ZB5AA88 műszaki adatok
Általános információk
Termékcsalád: Harmony XB5, Harmony XALF
Termék típus: Fej világítható nyomógombhoz
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Keret anyag: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Oszthatatlan értékesítési mennyiség: 1
Működési jellemzők
Jelzőfej formája: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Sárga, sík, jelöletlen
További információ: Címke behelyezési lehetőséggel
Sapka/működtető vagy lencse színe: Sárga
Jelölés: Jelöletlen
Műszaki paraméterek
Méretek:
CAD szerinti szélesség: 29 mm
CAD szerinti magasság: 29 mm
CAD szerinti mélység: 30 mm
Védelmi kategóriák
Védettségi fokozat: IP66, IP67, IP69, IP69K (IEC 60529 szerint)
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 (IEC 62262 szerint)
Környezeti feltételek
Védő kezelés: TC
Tárolási környezeti levegőhőmérséklet: -40...70 °C
Üzemi környezeti levegőhőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály (IEC 60536 szerint)
Tanúsítványok és megfelelőségek
Szabványok: CSA C22.2 No 14, UL 508, IEC 60947-5-4, GB 14048.5, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Mechanikai élettartam: 10 000 000 ciklus
Nagynyomású mosóval szembeni ellenállás: 7 000 000 Pa 55 °C-on, távolság: 0,1 m
Elektromos összetétel kódok
M1: <6 érintkező egyes blokkok használatával elöl szereléssel, integrált LED-del
M2: <6 érintkező egyes és dupla blokkok használatával elöl szereléssel, integrált LED-del
M6: <2 érintkező egyes blokkok használatával elöl szereléssel, integrált LED-del és transzformátorral
M10: <2 érintkező egyes blokkok használatával elöl szereléssel, integrált LED-del
MF1: <2 érintkező egyes blokkok használatával elöl szereléssel, integrált LED-del
MR1: <2 érintkező egyes blokkok használatával hátul szereléssel, integrált LED-del
C3: <6 érintkező egyes blokkok használatával elöl szereléssel
C4: <6 érintkező egyes és dupla blokkok használatával elöl szereléssel
C14: <2 érintkező egyes blokkok használatával elöl szereléssel
SF2: <2 érintkező egyes blokkok használatával elöl szereléssel
SR2: <2 érintkező egyes blokkok használatával hátul szereléssel
