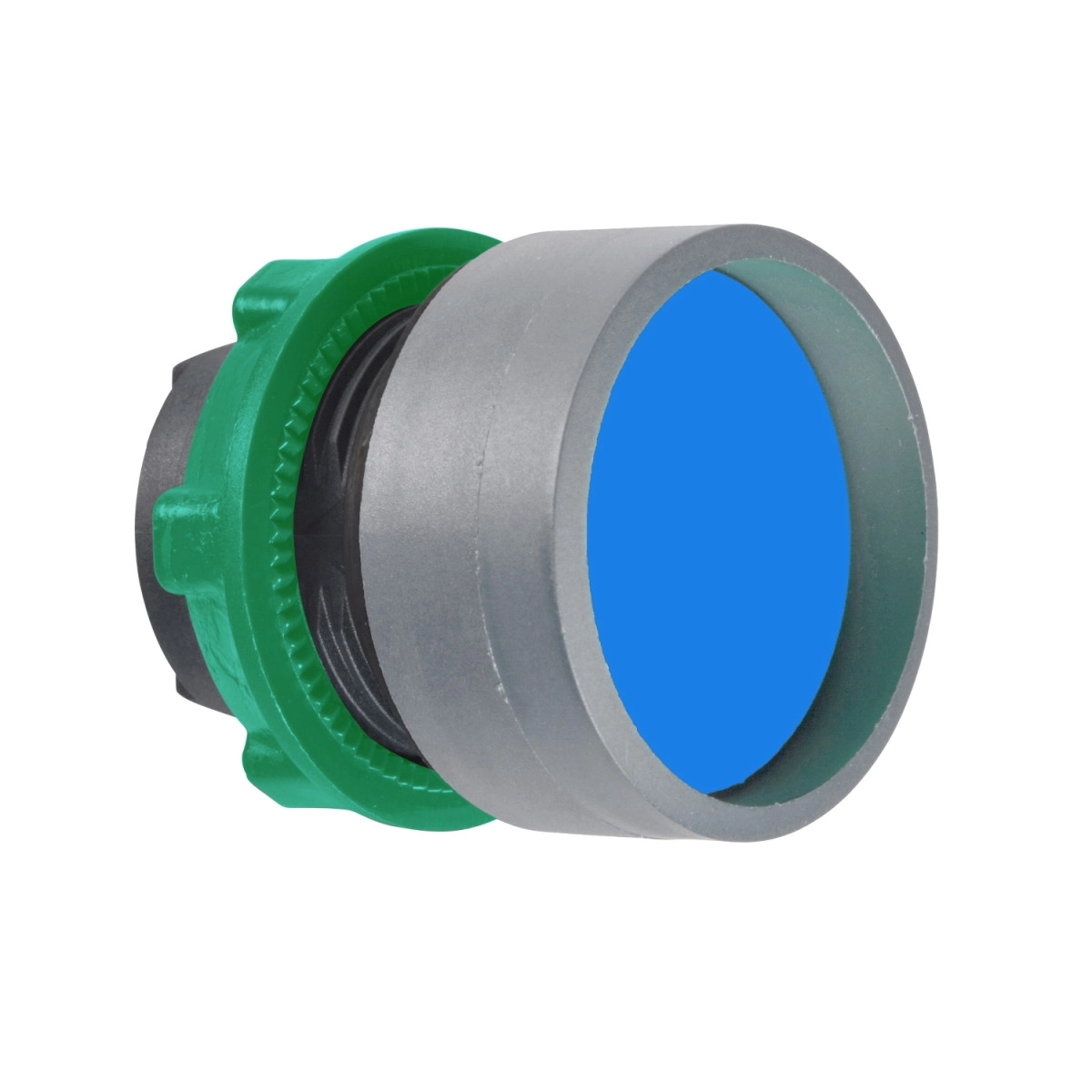

A Schneider Electric Harmony XB5 termékcsalád ZB5AA66C0 típusú nyomógomb feje egy kiváló minőségű ipari vezérlőelem, amely kimagasló tartóssággal és megbízhatósággal rendelkezik. Ez a kék színű, süllyesztett kezelőfelületű nyomógomb fej szürke színű műanyag kerettel kerül forgalomba, és tökéletes választás ipari berendezések, gépek és vezérlőpanelek működtetéséhez.
A 22 mm átmérőjű nyomógomb fej rugós visszatérésű működési móddal rendelkezik, így használat után automatikusan visszaáll alaphelyzetbe. A ZB5AA66C0 jelzésmentes kivitelben készül, így felhasználói igény szerint testreszabható. A termék emelt peremmel (High guard) rendelkezik, amely védelmet nyújt a véletlen működtetés ellen, valamint növeli a kezelés biztonságát. A Schneider Electric Harmony XB5 sorozatú nyomógombok ideálisak olyan környezetben, ahol fontos a megbízható működés és a hosszú élettartam.
A ZB5AA66C0 nyomógomb fej műszaki paraméterei kiemelkedőek. A termék 10 millió kapcsolási ciklust garantál, ami rendkívüli mechanikai tartósságot jelent. A CAD méretei pontosan meghatározottak: 29 mm szélesség, 29 mm magasság és 31 mm mélység. A termék kompatibilis a különböző XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásnevekkel. Többféle elektromos összeállítási kóddal használható, mint például a C1 (maximum 9 érintkező egyes blokkok használatával elölről szerelve), C2 (maximum 9 érintkező egyes és dupla blokkok használatával elölről szerelve), C11 (maximum 3 érintkező egyes blokkok használatával elölről szerelve), C15 (maximum 1 érintkező egyes blokkok használatával elölről szerelve), SF1 (maximum 3 érintkező egyes blokkok használatával elölről szerelve), valamint SR1 (maximum 3 érintkező egyes blokkok használatával hátulról szerelve).
A ZB5AA66C0 nyomógomb fej környezeti paraméterei is kiemelkedőek. A termék IP66 és IP67 védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is. Ellenáll a nagynyomású mosásnak 7000000 Pa nyomásig 55°C hőmérsékleten, 0,1 m távolságról. Az IK03 ütésállósági fokozattal rendelkezik az IEC 50102 szabvány szerint. Üzemi és tárolási hőmérséklet-tartománya -40°C-tól +70°C-ig terjed, így szélsőséges körülmények között is megbízhatóan működik. A ZB5AA66C0 megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4 és JIS C8201-1 előírásainak. Rendelkezik DNV, CSA, BV, LROS és UL tanúsítványokkal, ami garantálja a termék nemzetközi megfelelőségét és minőségét.
Schneider Electric Harmony XB5 - ZB5AA66C0 - műanyag nyomógomb fej, Ø22, visszatérő, mélyítet, kék, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5
Előlap anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fejforma: Kerek
Működtetés módja: Rugós visszatérésű
Működtető kialakítása: Kék, mélyített, jelölés nélküli
További információ: Magas védőperem
Műszaki specifikációk
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 31 mm
Mechanikai élettartam: 10 millió kapcsolási ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C1, C2, C11, C15, SF1, SR1 (különböző érintkező konfigurációkhoz)
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet-tartomány: -40...+70 °C
Üzemi hőmérséklet-tartomány: -40...+70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettség: NEMA 13, NEMA 4X
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
