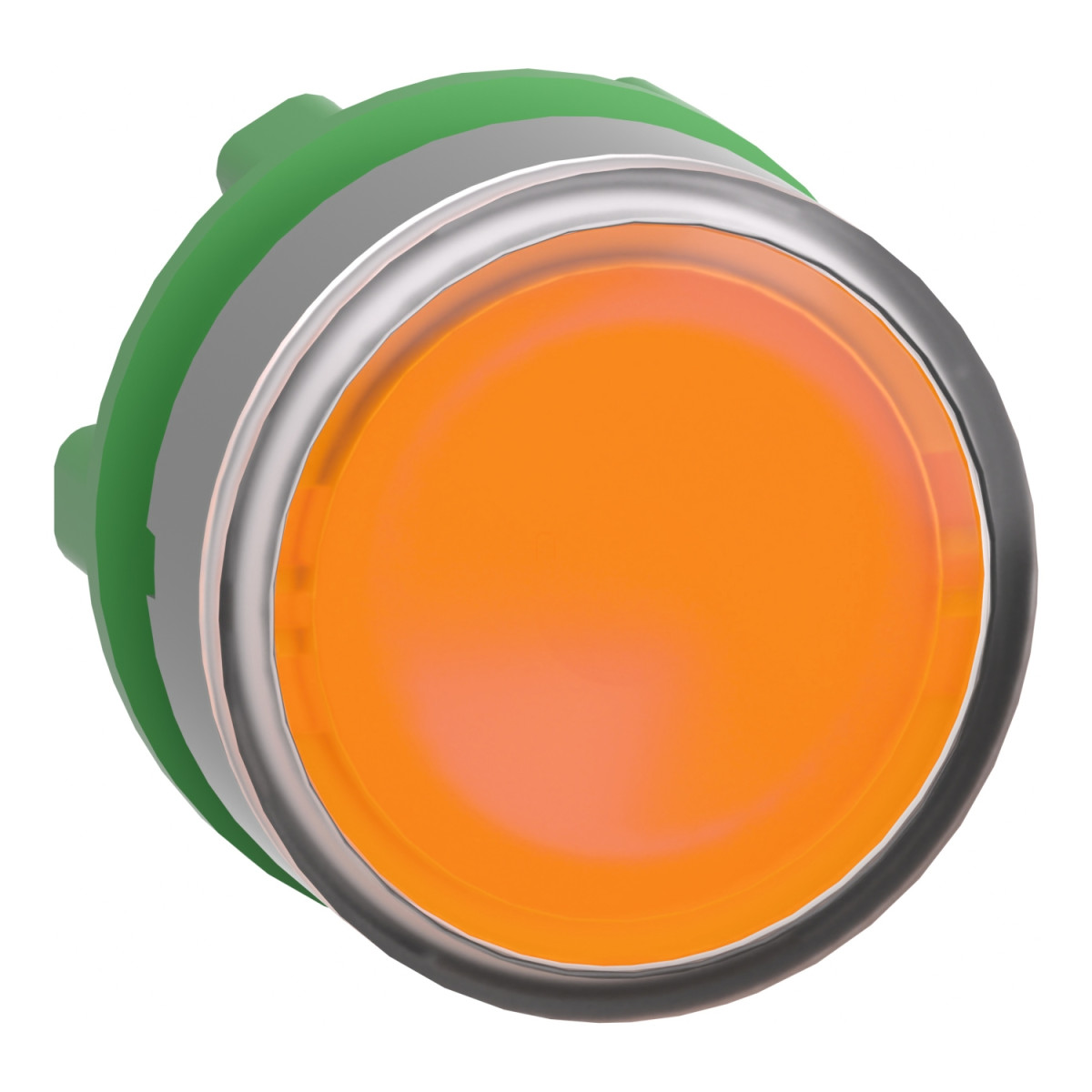

A Schneider Electric Harmony XB5 sorozatú ZB5AA58C0 világítható nyomógombfej egy rendkívül megbízható és sokoldalú ipari vezérlőelem, amely elsősorban kapcsolószekrényekbe, vezérlőpanelekbe és gépvezérlő egységekbe való beépítésre készült. Ez a precíziós alkatrész tökéletes választás olyan környezetben, ahol a kezelőelemek megbízhatósága és hosszú élettartama kritikus követelmény.
A ZB5AA58C0 nyomógombfej a Harmony XB5 és XALF termékcsaládok szerves része, mely a Schneider Electric prémium ipari vezérlőelem kínálatához tartozik. A termék fő jellemzője a narancs színű, sima (flush) kivitelű, jelöletlen működtető felület és a szürke színű műanyag perem. A 22 mm átmérőjű rögzítési furattal rendelkező nyomógomb univerzális LED-es megvilágítással kompatibilis, így ideális választás olyan alkalmazásokhoz, ahol a vizuális visszajelzés fontos szempont. Az ergonomikus kialakítású, rugós visszatérésű működtetővel rendelkező nyomógomb lehetőséget biztosít egyedi feliratok, jelölések behelyezésére, így testre szabható a különböző alkalmazásokhoz.
A ZB5AA58C0 nyomógombfej kiemelkedő műszaki paraméterekkel rendelkezik. IP66 és IP67 védelmi osztálynak megfelelő kialakítása révén por- és vízálló, így kiválóan alkalmas zord ipari környezetben való használatra. A nyomógomb ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), ami különösen előnyös olyan iparágakban, ahol a berendezések rendszeres tisztítása szükséges. Mechanikai élettartama legalább 10 millió kapcsolási ciklus, ami kiemelkedő megbízhatóságot biztosít hosszú távú használat során is.
A termék alkalmas XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokba történő beszerelésre, továbbá számos különböző elektromos összeállítási kóddal (M1, M2, M6, M10, MF1, MR1, C3, C4, C14, SF2, SR2) használható. A nyomógomb széleskörű szabványoknak felel meg, többek között: UL 508, IEC 60947-5-1, IEC 60947-5-4, GB 14048.5, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, JIS C8201-1. Rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is, ami garantálja a termék minőségét és megfelelőségét a nemzetközi előírásoknak.
A ZB5AA58C0 nyomógombfej szélsőséges környezeti feltételek között is megbízhatóan működik, -40 és +70 °C közötti tárolási és üzemi hőmérsékleti tartományban. Ellenáll a vibrációnak (5 gn, f= 2-500 Hz) és a mechanikai ütéseknek (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig). NEMA 13 és NEMA 4X védelmi fokozattal, valamint IK03 ütésállósági fokozattal rendelkezik. Ez a nyomógombfej ideális választás ipari automatizálási, vezérlési és felügyeleti rendszerekhez, ahol a megbízhatóság és a tartósság alapvető követelmény.
Schneider Electric Harmony XB5 - ZB5AA58C0 - műanyag nyomógomb fej, Ø22, visszatérő, címkézhető tetővel, sárga, szürke perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5, Harmony XALF
Termék vagy komponens típus: Világítható nyomógombfej
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Perem anyaga: Műanyag, szürke színű bevonattal
Rögzítési átmérő: 22 mm
Fejezet típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Narancs, jelöletlen
Működtetővel kapcsolatos kiegészítő információ: Felirat behelyezési lehetőséggel
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Ellenállás nagy nyomású mosással szemben: 7000000 Pa 55 °C hőmérsékleten, 0,1 m távolságból
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Kupak/működtető vagy lencse színe: Narancs
Jelölés: Jelöletlen
Környezeti feltételek
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, IEC 60947-5-4, GB 14048.5, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
