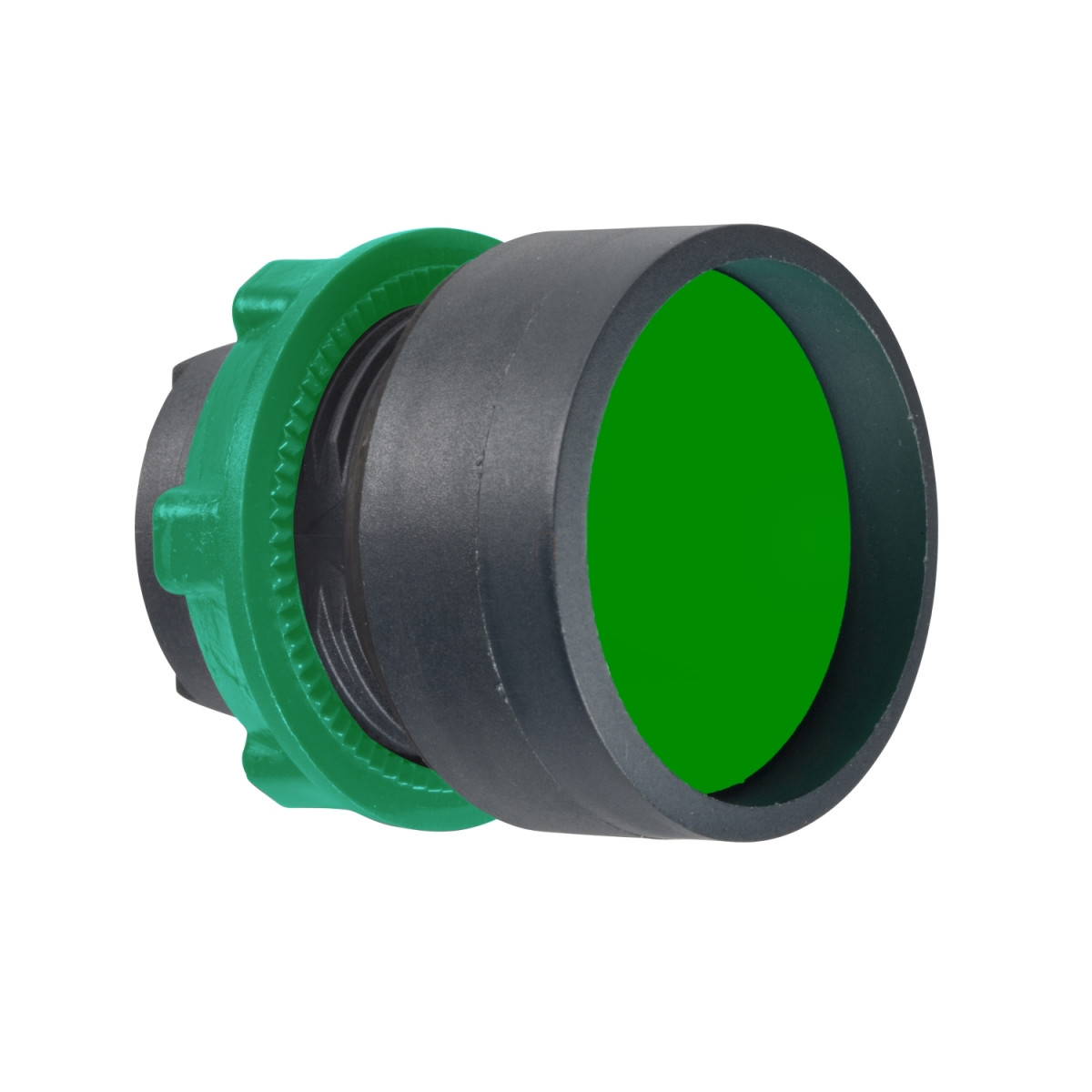

A Schneider Electric Harmony XB5 sorozatának ZB5AA36 nyomógomb feje egy sokoldalúan használható ipari kapcsolóelem, amely mélyített, zöld színű kialakításával és magas fokú ellenállóképességével tűnik ki. Ez a 22 mm-es átmérővel rendelkező, jelöletlen, rugóvisszatérítésű kezelőelem ideális választás különböző ipari automatizálási, vezérlési és irányítási rendszerek kezelőfelületeinek kialakításához.
A ZB5AA36 típusú nyomógomb fej a Harmony XB5 termékcsalád részeként számos kiemelkedő tulajdonsággal rendelkezik, amelyek biztosítják hosszú élettartamát és megbízható működését. A termék sötétszürke műanyag peremmel és mélyített, zöld kezelőfelülettel rendelkezik, amely ergonomikus kialakításának köszönhetően kényelmes használatot biztosít. A rugóvisszatérítésű működés garantálja, hogy a gomb az elengedést követően automatikusan visszatérjen alaphelyzetébe, ami fontos biztonsági szempont számos alkalmazásnál. A mélyített kialakítás és a magas védőgyűrű (high guard) extra védelmet biztosít a véletlen működtetés ellen, ami különösen előnyös lehet olyan környezetben, ahol ez kockázati tényezőt jelenthet.
A ZB5AA36 nyomógomb fej rendkívül strapabíró, amit jól mutat a 10 millió működtetési ciklust garantáló mechanikai élettartam. Ez a kiemelkedő érték biztosítja, hogy a termék hosszú évekig megbízhatóan szolgálja a felhasználót még intenzív igénybevétel mellett is. A komponens kiváló környezeti ellenállóképességgel rendelkezik, amit az IP66, IP67, IP69 és IP69K védettségi fokozatok is alátámasztanak. Ezek garantálják a por és nedvesség elleni védelmet, valamint a nagy nyomású, magas hőmérsékletű vízsugár elleni ellenállóképességet (7000000 Pa nyomásig, 55 °C hőmérsékleten). A NEMA 13 és NEMA 4X besorolások tovább erősítik a termék környezeti ellenállóképességét. Az IK03 fokozatú ütésállóság biztosítja, hogy a termék a mechanikai behatásoknak is ellenálljon. A nyomógomb fej széles, -40...+70 °C közötti hőmérséklettartományban működőképes, ami lehetővé teszi használatát szélsőséges környezeti feltételek mellett is.
A ZB5AA36 termék számos nemzetközi szabványnak és előírásnak felel meg, többek között az IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4 és JIS C8201-1 szabványoknak. A termék rendelkezik többek között DNV, CSA, BV, LROS (Lloyds register of shipping) és UL listázott tanúsítványokkal is, ami lehetővé teszi használatát különböző nemzetközi projektekben és iparágakban. A termék kiváló rezgésállósággal (5 gn, f= 2...500 Hz) és ütésállósággal (30 gn, 18 ms vagy 50 gn, 11 ms félszinusz hullám gyorsulás mellett) rendelkezik, ami biztosítja a megbízható működést vibráló környezetben, például járműveken vagy gépeken történő alkalmazás során. A CAD méretei (29 mm szélesség, 29 mm magasság, 31 mm mélység) kompakt kialakítást biztosítanak, ami előnyös a helytakarékos vezérlőpanelek tervezésekor.
Schneider Electric Harmony XB5 - ZB5AA36 - műanyag nyomógomb fej, Ø22, visszatérő, mélyítet, zöld műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Perem anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Egységcsomag mennyiség: 1
Kezelőegység fej alakja: Kerek
Működtető típusa: Rugóvisszatérítéses
Működtető profil: Zöld, mélyített, jelöletlen
Működtető kiegészítő információ: Magas védőgyűrű
Méret adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 31 mm
Mechanikai jellemzők
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kódok
C1: <9 érintkező egyes blokkok használatával elülső rögzítéssel
C2: <9 érintkező egyes és kettős blokkok használatával elülső rögzítéssel
C11: <3 érintkező egyes blokkok használatával elülső rögzítéssel
C15: <1 érintkező egyes blokkok használatával elülső rögzítéssel
SF1: <3 érintkező egyes blokkok használatával elülső rögzítéssel
SR1: <3 érintkező egyes blokkok használatával hátsó rögzítéssel
Eszköz bemutatás
Alap elem
Környezeti jellemzők
Védelem: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listázott
Ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásnál az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásnál az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
