A Schneider Electric Harmony XB5 sorozatú ZB5AA331C0 nyomógomb fej egy kiváló minőségű, professzionális ipari vezérlőelem, amely tökéletes választás különféle kapcsolószekrények, vezérlőpanelek és ipari berendezések működtetéséhez. Ez a műanyag nyomógomb fej a megbízható Harmony XB5 termékcsalád tagja, amelyet világszerte elismernek tartóssága és megbízhatósága miatt.

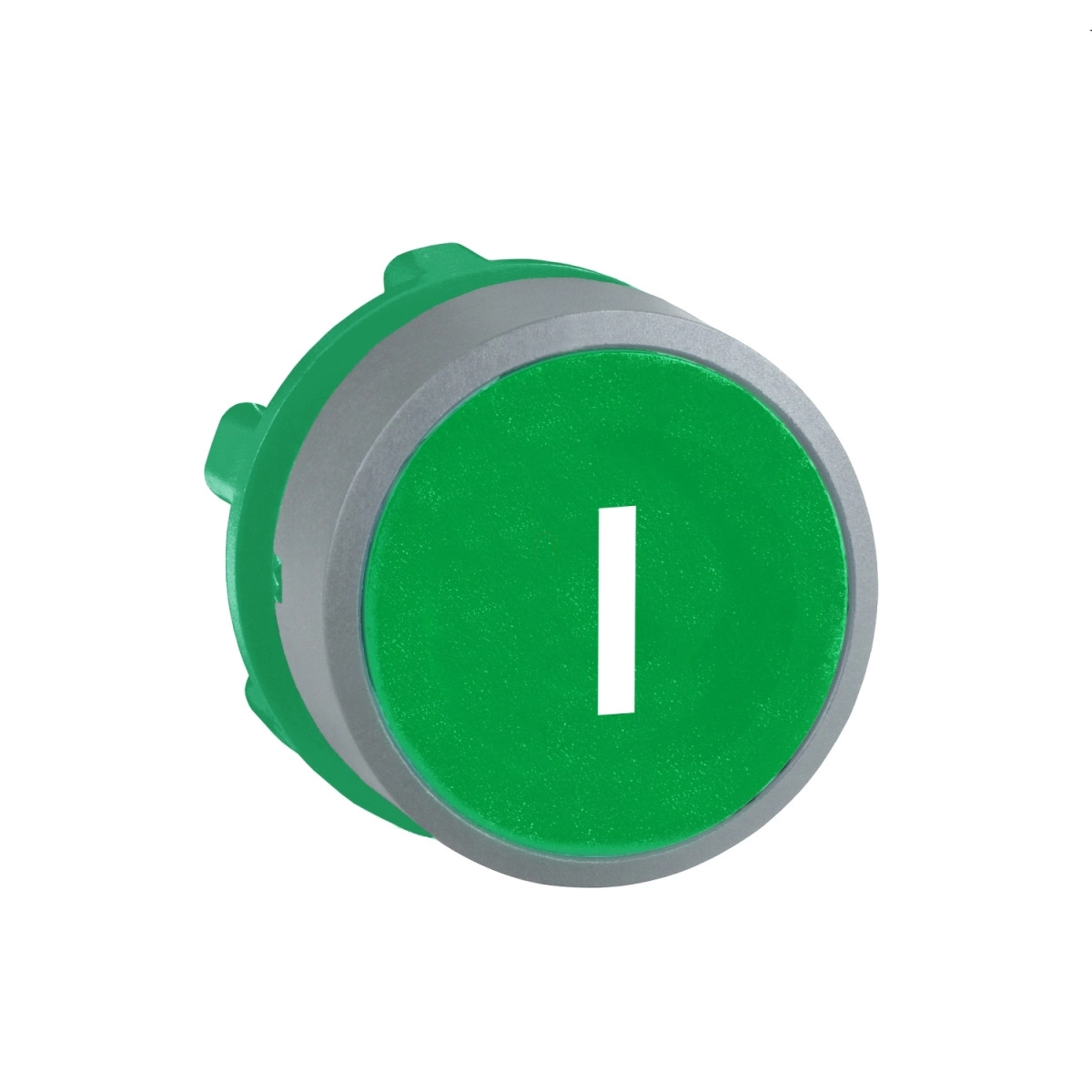

A ZB5AA331C0 típusú nyomógomb fej zöld színű, süllyesztett kialakítású működtetővel rendelkezik, amelyen fehér "I" jelzés található, míg a pereme szürke színű műanyag bevonattal készült. A nyomógomb 22 mm-es szerelőfuratba illeszthető, ami megfelel a nemzetközi szabványoknak, így kompatibilis a legtöbb ipari alkalmazással. A rugós visszatérésű működtetés biztosítja, hogy a gomb automatikusan visszaálljon alaphelyzetbe a nyomás megszüntetése után, így ideális pillanatkapcsoláshoz vagy érintésvezérléshez.
A ZB5AA331C0 műszaki adatai lenyűgözőek: IP66 és IP67 védettségi szinttel rendelkezik, ami kiváló védelmet biztosít por és víz behatolása ellen, így alkalmas nedves vagy poros környezetben való használatra is. NEMA 13 és NEMA 4X védettségi besorolása tovább növeli alkalmazhatóságát különböző ipari környezetekben. A nyomógomb mechanikai élettartama kiemelkedően magas, 10 millió működési ciklus, ami hosszú távú, megbízható teljesítményt garantál még intenzív használat mellett is. A nyomógomb továbbá ellenáll akár 7000000 Pa nyomású nagynyomású mosóberendezésnek 55 °C-on, 0,1 méter távolságból, így ipari tisztítási folyamatoknak is kitehető.
A ZB5AA331C0 nyomógomb fej különféle elektromos konfigurációkkal használható, többek között C1, C2, C11, C15, SF1 és SR1 kódokkal, amelyek különböző kontaktus elrendezéseket tesznek lehetővé. Működési hőmérséklet-tartománya -40°C-tól +70°C-ig terjed, ami lehetővé teszi extrém környezetben való alkalmazását is. IK03 fokozatú mechanikai ütésállósággal rendelkezik az IEC 50102 szabvány szerint, valamint kiváló rezgésállóságot biztosít (5 gn, f= 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően. Ütésállósága is kiemelkedő: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén, az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB5 - ZB5AA331C0 - műanyag nyomógomb fej, Ø22, visszatérő, zöld, "I", szürke perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke bevonatú
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Zöld, süllyesztett, I (fehér)
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C1 <9 érintkezőhöz, egyes blokkok használatával előlapi szereléshez
C2 <9 érintkezőhöz, egyes és kettős blokkok használatával előlapi szereléshez
C11 <3 érintkezőhöz, egyes blokkok használatával előlapi szereléshez
C15 <1 érintkezőhöz, egyes blokkok használatával előlapi szereléshez
SF1 <3 érintkezőhöz, egyes blokkok használatával előlapi szereléshez
SR1 <3 érintkezőhöz, egyes blokkok használatával hátsó szereléshez
Környezet
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültségi kategória: II. osztály, az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Ellenállási tulajdonságok
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
