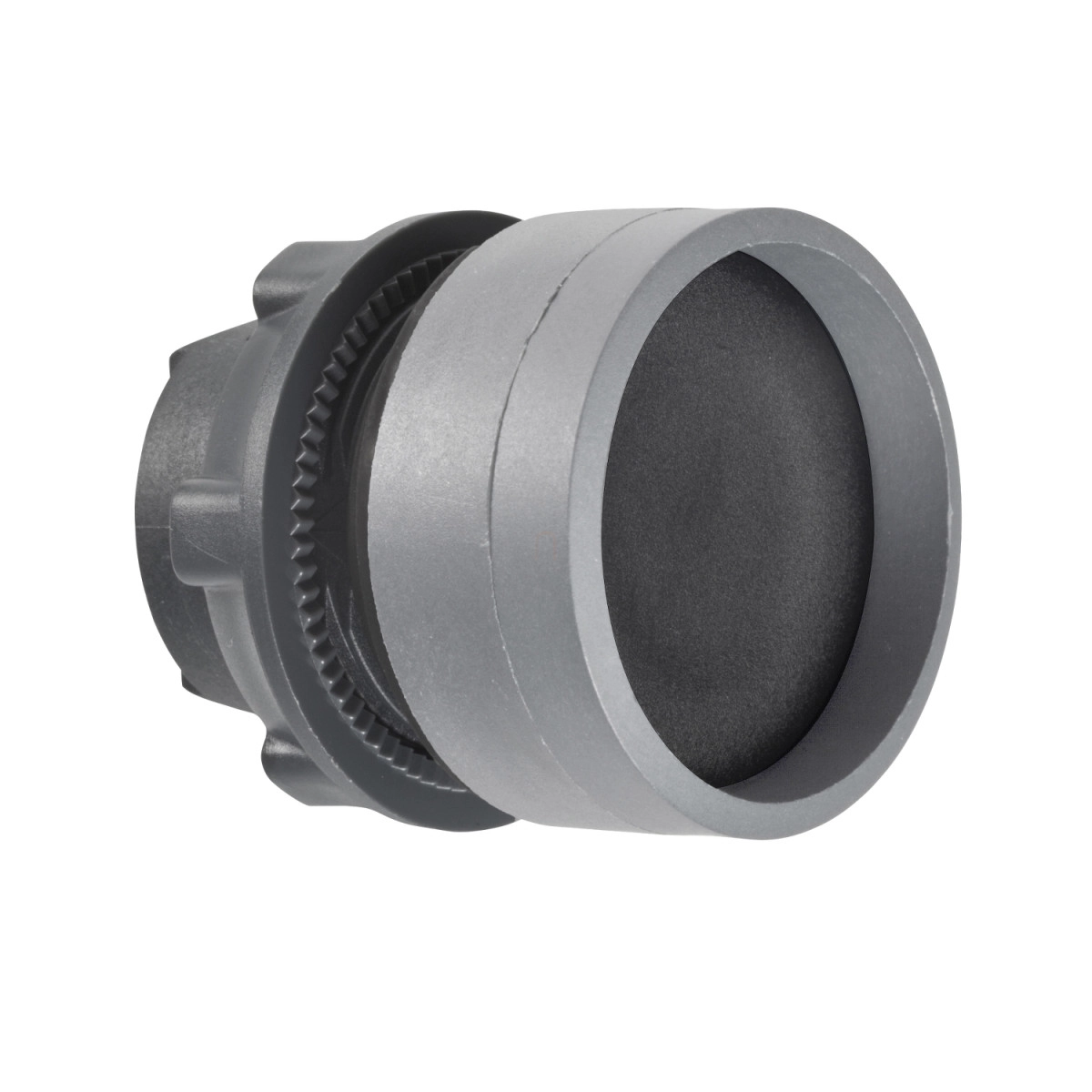

A Schneider Electric Harmony XB5 termékcsalád ZB5AA26C0 típusú nyomógomb feje ipari vezérlőpanelekhez és kapcsolószekrényekhez készült, modern és megbízható kialakítással. A fekete, mélyített kezelőfelülettel és szürke peremmel rendelkező nyomógomb eleganciát kölcsönöz bármely ipari környezetben, miközben fokozott védettséget és tartósságot biztosít.
A termék standard kerek kialakítású, 22 mm-es szerelési átmérővel rendelkezik, ami az iparban széles körben elfogadott szabvány. A nyomógomb fejrész műanyag alapanyagú, színezett szürke peremmel, amely harmonizál az ipari környezettel. A fekete, mélyített, jelölés nélküli nyomógomb felület intuitív használatot tesz lehetővé, miközben a magas perem (high guard) védelmet nyújt a véletlen működtetés ellen. A rugós visszatérítő mechanizmusnak köszönhetően a nyomógomb automatikusan visszaáll alaphelyzetbe a nyomás megszűnte után, így biztosítva a pillanatnyi kapcsolási funkciót.
A Schneider Electric Harmony XB5 ZB5AA26C0 nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik. A termék IP66 és IP67 védettségi besorolással büszkélkedhet az IEC 60529 szabványnak megfelelően, ami teljes por elleni védelmet és időszakos alámerítés elleni védelmet biztosít. NEMA 13 és NEMA 4X besorolása további védelmet garantál olaj, por és víz ellen. A termék ellenáll akár 7000000 Pa nyomású vízsugárnak is 55 °C hőmérsékleten, 0,1 méter távolságból. Mechanikai tartóssága lenyűgöző, 10 millió kapcsolási ciklust képes teljesíteni meghibásodás nélkül. Az IK03 ütésállósági fokozat az IEC 50102 szabvány szerint megfelelő védelmet nyújt az ütődésekkel szemben. A termék kiemelkedő rezgésállósággal is rendelkezik, akár 5 gn (f= 2...500 Hz) terhelést is elvisel az IEC 60068-2-6 szerint, valamint ütésállósága 30 gn (18 ms) és 50 gn (11 ms) félszinusz hullámú gyorsulás esetén is megfelelő az IEC 60068-2-27 szabvány alapján.
A ZB5AA26C0 nyomógomb fej széleskörű felhasználhatósággal rendelkezik. Különböző elektromos konfigurációk építhetők ki vele, többek között C1, C2, C11, C15, SF1 és SR1 kódoknak megfelelő elrendezésben. A nyomógomb fejhez különféle érintkezőblokkok csatlakoztathatók, lehetőséget biztosítva akár 9 érintkezős konfigurációkhoz is. A termék csavaros kapcsokkal, dugaszolható csatlakozókkal, Faston csatlakozókkal, vagy nyomtatott áramköri lapra szerelhető változatban is használható, rendkívül sokoldalú alkalmazhatóságot biztosítva. A ZB5AA26C0 nyomógomb különösen ajánlott ipari vezérlőpanelekhez, kapcsolószekrényekhez, gyártósorokhoz, ahol megbízható és hosszú élettartamú kapcsoló elemekre van szükség. A termék -40...70 °C közötti üzemi hőmérséklet-tartományban használható, ami szélsőséges ipari környezetben is biztosítja a megfelelő működést. A Schneider Electric ZB5AA26C0 számos nemzetközi szabványnak és tanúsítványnak megfelel, köztük az UL 508, IEC 60947-5-1, CSA C22.2 No 14, és JIS C8201 előírásoknak, valamint rendelkezik DNV, CSA, BV, LROS és UL minősítésekkel is, ami globális alkalmazhatóságát és kiváló minőségét bizonyítja.
Harmony XB5 Push button head műszaki adatok
Általános információk
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világítható nyomógombhoz
Rövid név: ZB5
Perem anyaga: Műanyag, szürke színezett
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Fekete, mélyített, jelöletlen
További információk: Magas perem
Méret és műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Mechanikai élettartam: 10.000.000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód
C1: <9 érintkező egyes blokkokkal előlapra szerelve
C2: <9 érintkező egyes és dupla blokkokkal előlapra szerelve
C11: <3 érintkező egyes blokkokkal előlapra szerelve
C15: <1 érintkező egyes blokkokkal előlapra szerelve
SF1: <3 érintkező egyes blokkokkal előlapra szerelve
SR1: <3 érintkező egyes blokkokkal hátlapra szerelve
Környezeti paraméterek
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettség: IP66 az IEC 60529 szerint, IP67
NEMA védettség: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK védettség: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenálló képesség
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
