A Schneider Electric Harmony XB5 sorozatú ZB5AA26 típusú nyomógomb fej az ipari automatizálás és vezérlőrendszerek egyik megbízható alapeleme, amely sokoldalú felhasználhatóságával és tartósságával kiemelkedik a piacon. Ez a nem világító kivitelű nyomógomb fej különösen alkalmas olyan ipari környezetben, ahol egyértelmű vizuális visszajelzés és robusztus kivitelezés szükséges.

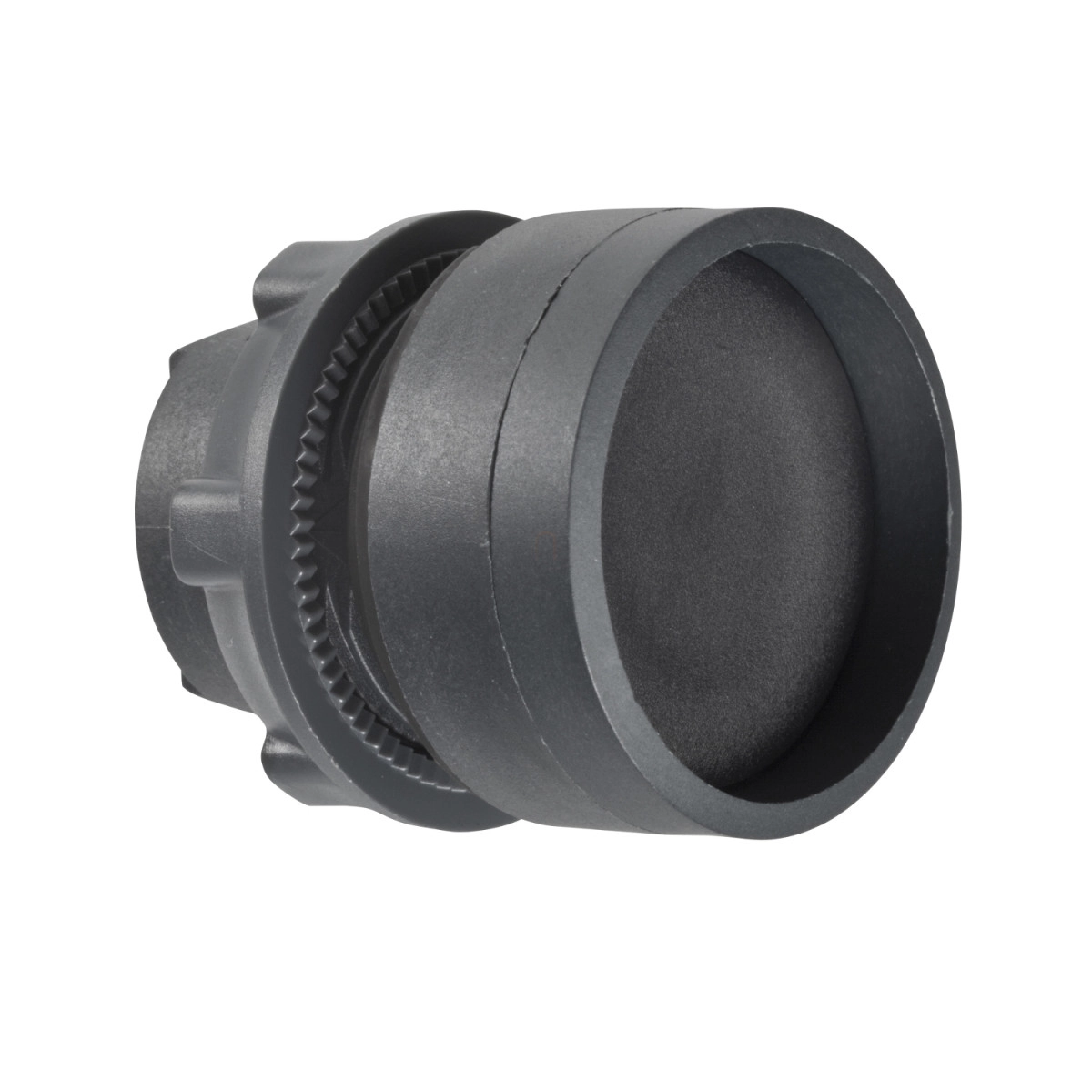

A ZB5AA26 modell egy fekete, mélyített nyomógombot kínál, amely tökéletes választás akkor, ha a véletlen működtetés elkerülése a cél. A 22 mm-es szabványos szerelési átmérővel rendelkező nyomógomb fej könnyen integrálható a legtöbb ipari panelbe vagy vezérlőegységbe. Rugós visszatérési mechanizmussal működik, ami azt jelenti, hogy a gomb megnyomása után automatikusan visszatér alaphelyzetbe. A sötétszürke műanyag keret és a magas védőperemmel ellátott kialakítás nemcsak esztétikus megjelenést, hanem praktikus védelmet is biztosít a mindennapi használat során.
A Harmony XB5 sorozat részeként ez a nyomógomb fej kimagasló műszaki paraméterekkel büszkélkedhet. A termék mechanikai élettartama lenyűgöző, akár 10 millió működési ciklust is kibír, ami hosszú távú és megbízható működést garantál még a legkeményebb ipari környezetben is. Védelmi besorolása is kiemelkedő: IP66, IP67, IP69 és IP69K fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes porállóságot és magas szintű vízvédelmet biztosít. A termék ellenáll akár 7000000 Pa nyomású vízsugárnak 55°C-on, 0,1 méter távolságból. Az IK03 besorolás (IEC 50102 szerint) mechanikai ütésállóságot jelez, míg a NEMA 13 és NEMA 4X minősítések további bizonyítékát adják a termék robusztus jellegének. A termék -40°C és +70°C közötti üzemi és tárolási hőmérséklettartománya szinte bármilyen környezetben való alkalmazást lehetővé tesz.
A ZB5AA26 nyomógomb fej különböző elektromos konfigurációkkal használható, beleértve a különféle érintkező elrendezéseket (C1, C2, C11, C15, SF1, SR1 kódok). Alkalmazható XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokhoz is, így rugalmasan illeszkedik a különböző vezérlőpanel kialakításokhoz. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az UL 508, IEC 60947-5-1, CSA C22.2 No 14, és többek között rendelkezik DNV, CSA, BV, LROS és UL listázással is. A vibráció- és ütésállósági tesztek (5 gn 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint, valamint 30 gn és 50 gn félszinusz hullám gyorsulás az IEC 60068-2-27 szerint) tovább erősítik a termék megbízhatóságát a legzordabb ipari környezetben is.
Schneider Electric Harmony XB5 - ZB5AA26 - műanyag nyomógomb fej, Ø22, visszatérő, mélyítet, fekete műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Fekete mélyített, jelölés nélkül
Működtető kiegészítő információk: Magas védőelem
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Mechanikai élettartam: 10000000 ciklus
Állomás név: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: C1 <9 érintkezőhöz egyedi blokkok használatával elülső rögzítéssel
C2 <9 érintkezőhöz egyedi és dupla blokkok használatával elülső rögzítéssel
C11 <3 érintkezőhöz egyedi blokkok használatával elülső rögzítéssel
C15 <1 érintkezőhöz egyedi blokkok használatával elülső rögzítéssel
SF1 <3 érintkezőhöz egyedi blokkok használatával elülső rögzítéssel
SR1 <3 érintkezőhöz egyedi blokkok használatával hátsó rögzítéssel
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds hajózási nyilvántartása), UL listázott
Ellenállási jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
