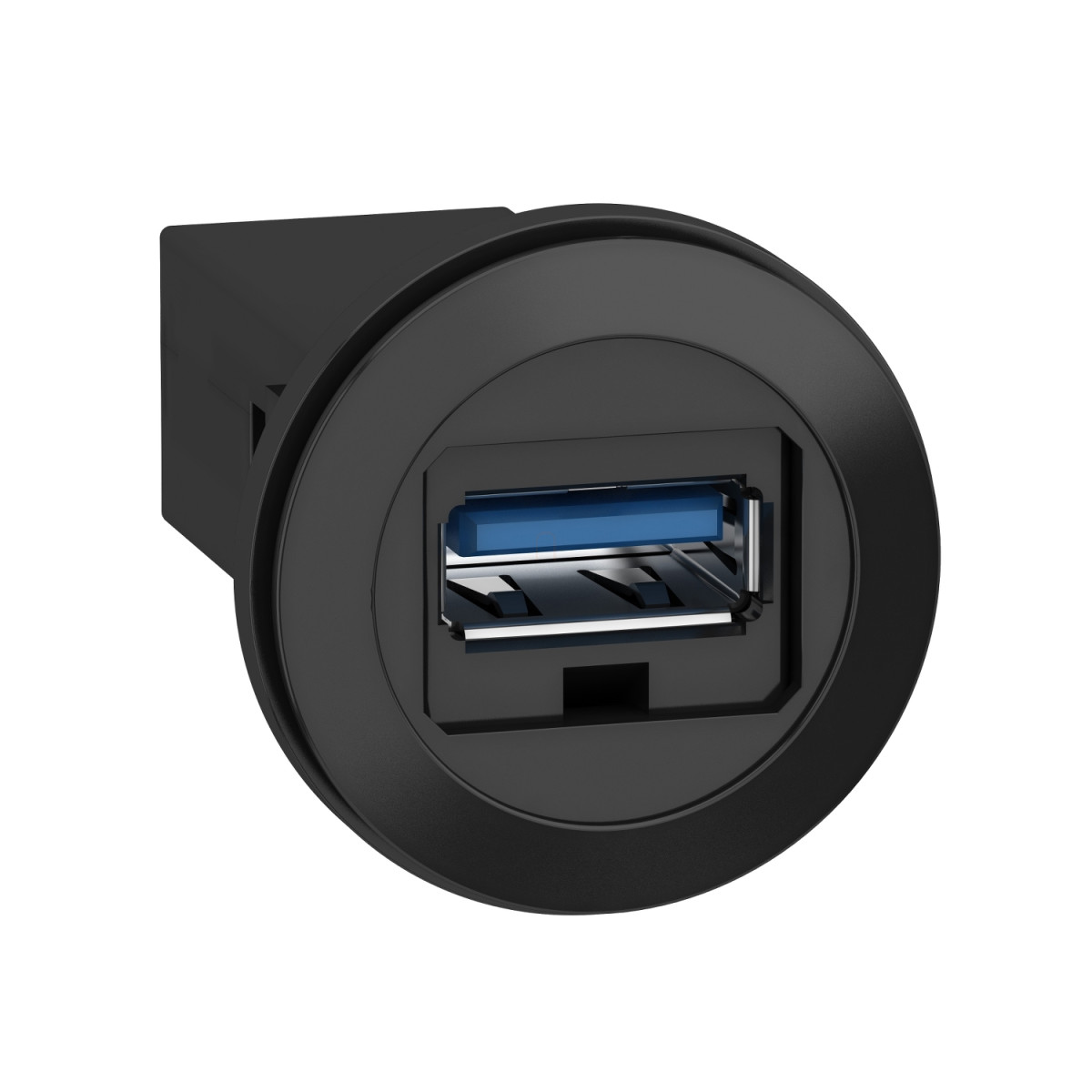

A Schneider Electric Harmony XB5 termékcsalád Panel mounted USB port XB5PUSB3 egy kifejezetten ipari környezetbe tervezett, panelbe szerelhető USB 3.0 csatlakozó, amely professzionális felhasználásra készült. Ez a műanyag házas, 22 mm átmérőjű szerelőnyílásba illeszthető USB port ideális választás vezérlőpultok, kapcsolószekrények és ipari berendezések USB csatlakozási pontjainak kialakításához.
Az XB5PUSB3 egy USB 3.0 Type A aljzat, amely kompatibilis a szabványos USB-eszközökkel, biztosítva a gyors és megbízható adatátvitelt. A termék műanyag előlappal és rögzítőgyűrűvel rendelkezik, amelyek biztosítják a stabil felszerelést a vezérlőpanelekre. A szerelési vastagság védőburkolat nélkül 6 mm, műanyag védőburkolattal 1,5-5 mm között, merev műanyag védőburkolattal szintén 1,5-5 mm, míg fém védőburkolattal 1,5-2,5 mm között változhat. A port legalább 1500 csatlakoztatási ciklust garantál, ami hosszú élettartamot biztosít még gyakori használat esetén is.
Technikai specifikációit tekintve az XB5PUSB3 28 mm magassággal, 28 mm szélességgel és 44 mm mélységgel rendelkezik, ami kompakt méreteket jelent a legtöbb alkalmazáshoz. A front oldalon IP20, a hátoldalon szintén IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint. Működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között, ami lehetővé teszi szélsőséges környezeti feltételek melletti használatát is. Ugyanez a hőmérséklet-tartomány érvényes a tárolásra is. A termék ellenáll a vibrációnak (5,35 gn 15 percig tengelyenként) és a mechanikai sokkhatásoknak (30 gn 11 ms 3 ütés mindhárom X, Y és Z irányban), ami kritikus fontosságú az ipari környezetben történő megbízható működéshez. A rögzítés során 1,5 N.m nyomatékkal kell meghúzni a rögzítőelemeket.
A Schneider Electric XB5PUSB3 termék CSA és UL tanúsítványokkal rendelkezik, amelyek igazolják a termék biztonságosságát és megfelelőségét a nemzetközi szabványoknak. A termék telepítése egyszerű, a szabványos 22,5 mm átmérőjű (ajánlott: Ø22,3 mm +0,4 mm) furatba történik. A panel kivágására vonatkozó részletes méretezési útmutató biztosítja a megfelelő elhelyezést és rögzítést. Fontos megjegyezni, hogy a termék gyártása 2026. május 29-én megszűnik, ami befolyásolhatja a hosszú távú projekteket és a pótalkatrészek rendelkezésre állását a jövőben.
Schneider Electric Harmony XB5 - XB5PUSB3 - komplett műanyag USB csatlakozó, Ø22, USB3.0 aljzat A - A műszaki adatok
Alapadatok
Termékcsalád: Harmony XB5
Termék típusa: Panelbe szerelhető USB port
Rövid típusnév: XB5P
Előlap anyaga: Műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22 mm
Kiegészítő adatok
Vastagság: 6 mm védőburkolat nélkül, 1,5...5 mm műanyag védőburkolattal, 1,5...5 mm merev műanyag védőburkolattal, 1,5...2,5 mm fém védőburkolattal
Integrált csatlakozó típusa: USB 3.0 A típus
Minimális csatlakoztatások száma: 1500 ciklus
Meghúzási nyomaték: 1,5 N.m
Magasság: 28 mm
Szélesség: 28 mm
Mélység: 44 mm
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap (IEC 60529 szerint), IP20 hátlap (IEC 60529 szerint)
Üzemi környezeti hőmérséklet: -40...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 5,35 gn 15 perc tengelyenként
Ütésállóság: 30 gn 11 ms 3 ütés minden X, Y és Z irányban
Szabványok és tanúsítványok
Szabványok: USB 3.0
Terméktanúsítványok: CSA, UL listed
Szerelési útmutató
Panelkivágási átmérő: Ø22,5 mm ajánlott (Ø22,3 0+0,4 mm)
Csatlakozási távolságok: a = 35 mm, b = 35 mm
Fontos információ: A termék gyártása 2026. május 29-én megszűnik
