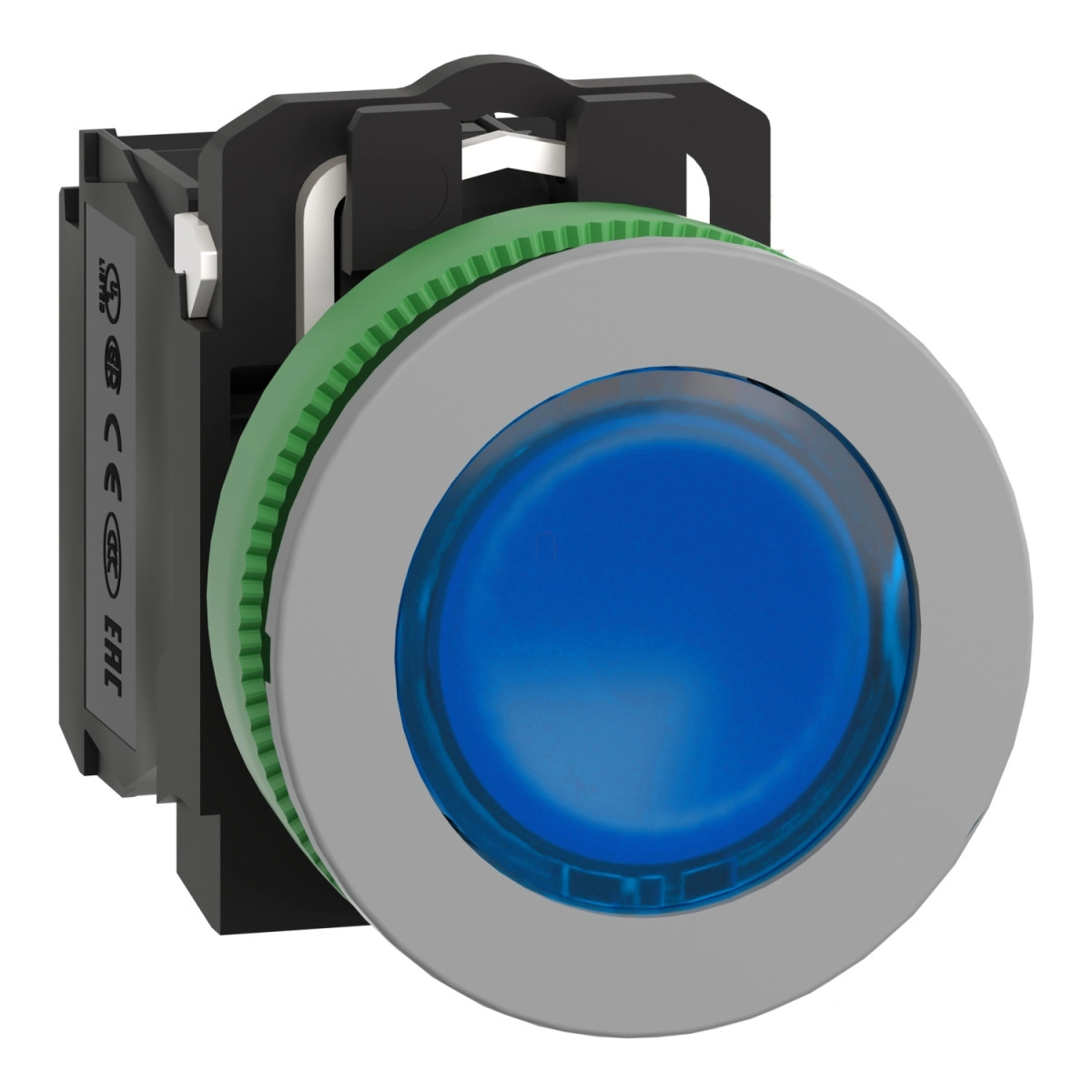

A Schneider Electric Harmony XB5 sorozatú XB5FW36M5C0 világító nyomógomb egy rendkívül sokoldalú ipari vezérlőeszköz, amely egyaránt alkalmas ipari berendezések, gépek és automatizált rendszerek irányítására. Ez a 30 mm átmérőjű, süllyesztett kialakítású, kék színű, szürke gyűrűvel rendelkező nyomógomb tökéletes választás olyan alkalmazásokban, ahol a vizuális visszajelzés kritikus fontosságú az üzemeltetés során.
A termék kiváló minőségű műanyag anyagból készült, amely tartósságot és hosszú élettartamot biztosít még ipari környezetben is. A nyomógomb univerzális LED megvilágítással rendelkezik, amely 230-240V AC tápfeszültséggel működik. A termék 1 záró (NO) és 1 nyitó (NC) érintkezőt tartalmaz, így rugalmasan használható különböző vezérlési feladatokra. A kapcsolók lassú bontású típusúak, ami megbízható működést biztosít. A beépített univerzális LED technológia hosszú, akár 100 000 órás élettartamot kínál 25°C-on, ezáltal csökkentve a karbantartási költségeket és növelve a rendszer megbízhatóságát.
A termék IP66 és IP67 védettséggel rendelkezik, ami kiváló védelmet biztosít por és víz ellen, ezáltal lehetővé téve a használatát még mostoha környezeti feltételek között is. Ezen kívül 7000000 Pa nyomásig ellenáll magasnyomású mosásnak 55°C-on, 0,1 méter távolságból. A termék mechanikai élettartama lenyűgöző, akár 10 millió kapcsolási ciklus. Az elektromos élettartama különböző terhelési típusoknál 1 millió ciklus, ami kiemelkedő értéket jelent az iparágban. Az XB5FW36M5C0 működési hőmérséklet-tartománya -40°C és +70°C között van, így széles körben használható különböző környezeti feltételek mellett. A műanyag házas Harmony XB5 nyomógomb megfelel a szigorú ipari szabványoknak, beleértve az IEC 60947-1, IEC 60947-5-1, UL 508 és egyéb szabványokat, ami biztosítja a magas minőséget és a megbízhatóságot.
A termék beépítése egyszerű, a 30,5 mm-es szerelési átmérőnek köszönhetően. A csavaros csatlakozókkal akár 2×1,5 mm² vezetékek (érvéghüvellyel) vagy 1×0,22...2×2,5 mm² vezetékek (érvéghüvely nélkül) csatlakoztathatók az IEC 60947-1 szabványnak megfelelően. A nyomógomb pozitív nyitással rendelkezik az IEC 60947-5-1 K melléklet szerint, ami biztonsági alkalmazásokban előnyös. A kapcsolóelem működési útja pontosan meghatározott: NC állapotváltozás 1,5 mm-nél, NO állapotváltozás 2,6 mm-nél, a teljes út pedig 4,3 mm. Az XB5FW36M5C0 nyomógomb különleges funkciója a kék színű világítás, amely jól látható visszajelzést biztosít a kezelő számára. Ez a vizuális visszajelzés kulcsfontosságú lehet bizonyos ipari folyamatokban, ahol a gépkezelőnek azonnal látnia kell az adott funkció állapotát. A Schneider Electric Harmony XB5FW36M5C0 egy rendkívül megbízható, hosszú élettartamú és sokoldalú vezérlőeszköz, amely kiváló választás ipari automatizálási alkalmazásokhoz, vezérlőpanelekhez és gépvezérlésekhez.
Schneider Electric Harmony XB5 - XB5FW36M5C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító nyomógomb
Rövid terméknév: XB5F
Gyűrű anyaga: Műanyag, szürke színű bevonattal
Rögzítő gallér anyaga: Műanyag
Fej típusa: Süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Kék, süllyesztett, jelölés nélküli
Működtető további információja: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint; Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 220...240 V AC 50/60 Hz
Kupak/működtető vagy lencse színe: Kék
Kiegészítő jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 K mellékletnek megfelelően
Működési jellemzők
Működési út: 1,5 mm (NC elektromos állapotváltás), 2,6 mm (NO elektromos állapotváltás), 4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapotváltás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt, kompatibilis Philips 1-es csavarhúzóval, Kereszt, kompatibilis pozidriv 1-es csavarhúzóval, Hornyolt, kompatibilis lapos Ø 4 mm csavarhúzóval, Hornyolt, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőben termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-on, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklet szerint, és további terhelési típusoknál
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V-on, 1 mA-nál tiszta környezetben az IEC 60947-5-4 szerint, Λ < 10exp(-8) 17 V-on, 5 mA-nál tiszta környezetben az IEC 60947-5-4 szerint
Jelzés típusa: Folyamatos
Tápfeszültség határértékek: 195...264 V AC
Áramfogyasztás: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete üzemeltetéskor: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Ellenállás gyors tranziensekkel szemben: 2 kV az IEC 61000-4-4 szerint
Ellenállás elektromágneses mezőkkel szemben: 10 V/m az IEC 61000-4-3 szerint
Ellenállás elektrosztatikus kisülésekkel szemben: 6 kV érintkezéssel (fém részeken) az IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
